钢缆检测用TF-200张力指示装置结构

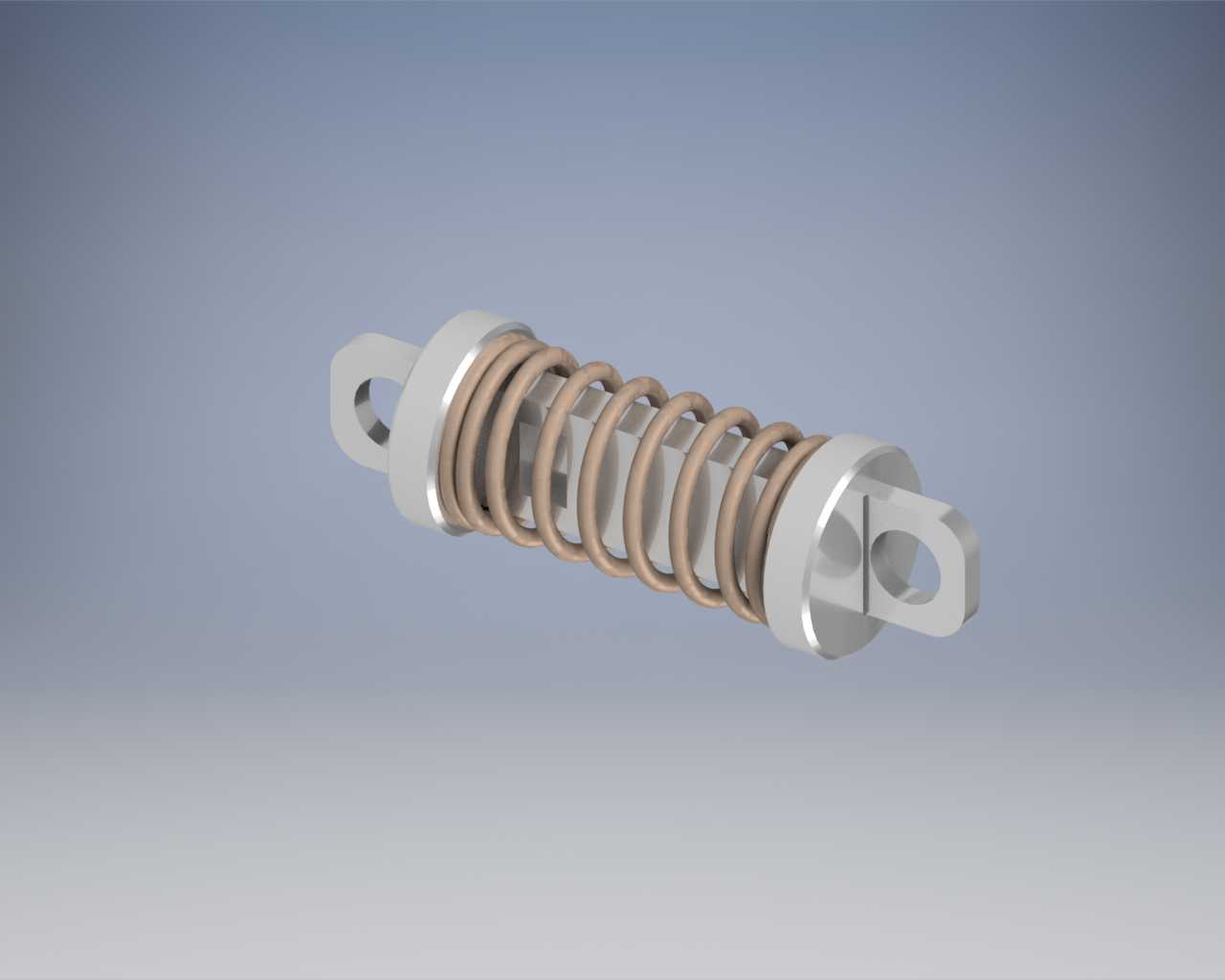

　　这款张力指示装置主要面向高空作业生命线系统、架空钢缆运维场景设计，核心作用是实时反馈钢缆的张紧状态，同时可兼做钢缆带电情况的检测提示，避免运维人员在未确认钢缆张力、带电状态的情况下贸然作业，降低高空坠落、触电的作业风险。从结构设计来看，整体采用两端对称吊耳的安装形式，吊耳上预留的同轴通孔可直接配合销轴完成与钢缆端部、锚固基座的铰接连接，安装时无需额外加工适配连接件，能直接适配现有多数屋顶生命线、架空缆索的安装接口，铰接结构也可抵消钢缆受载时产生的小幅偏摆力矩，避免装置本体承受额外的弯曲载荷，延长使用寿命。

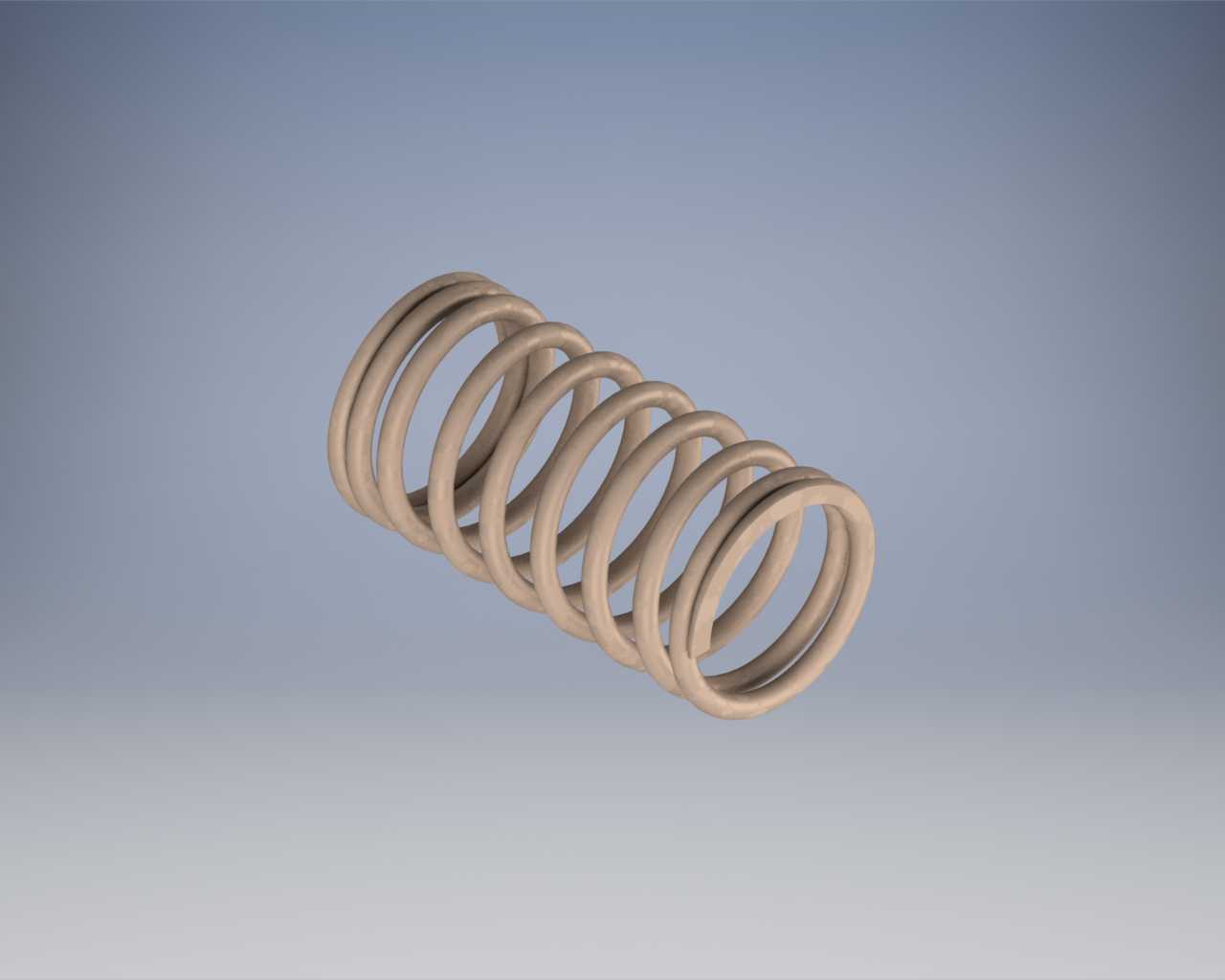

　　主体承压部分采用圆柱螺旋压缩弹簧作为张力感应核心，弹簧两端分别抵靠在两端的导向座上，当钢缆受拉产生张力变化时，弹簧会产生对应线性压缩量，通过预设的刻度对应关系即可直观读取当前钢缆的实际张力值，无需额外外接传感设备或供电线路，纯机械结构的设计让装置可在户外暴晒、雨淋、高低温交替的恶劣环境下长期稳定工作，不存在电子元件老化失效的问题。两端导向座采用同轴台阶结构设计，弹簧内圈与导向座的圆柱导向段间隙配合，可避免弹簧受压缩时出现径向偏斜、卡滞的问题，保证张力反馈的线性度与准确性，导向座外侧的限位凸台可限制弹簧的最大压缩量，当钢缆张力超过设计阈值时，两端导向座端面直接贴合，避免弹簧被压并产生塑性变形，起到过载保护的作用。

　　从安装边界来看，整体为细长圆柱结构，径向尺寸紧凑，安装后不会额外占用过多的缆索布置空间，两端吊耳的铰接孔中心距为核心安装尺寸，选型时只需确认对应安装点位的铰接间距与张力量程匹配即可，无需调整原有缆索的锚固位置。装置的外露金属部件均做了防锈钝化处理，弹簧表面采用防腐涂层包覆，可适应沿海高盐雾、工业厂区高腐蚀的作业环境，日常运维仅需定期检查铰接销轴的磨损情况、弹簧是否出现锈蚀断裂即可，维护成本极低。

　　在实际布线作业中，该装置可串联在钢缆的锚固端位置，作业人员登高前可直接通过装置的压缩状态判断钢缆张紧度是否符合安全要求，同时装置内置的电压感应模块可在钢缆意外带电时给出明确提示，无需作业人员手持验电设备逐段检测，大幅提升高空作业前的安全检查效率。
