储罐式消防泡沫灭火系统三维结构

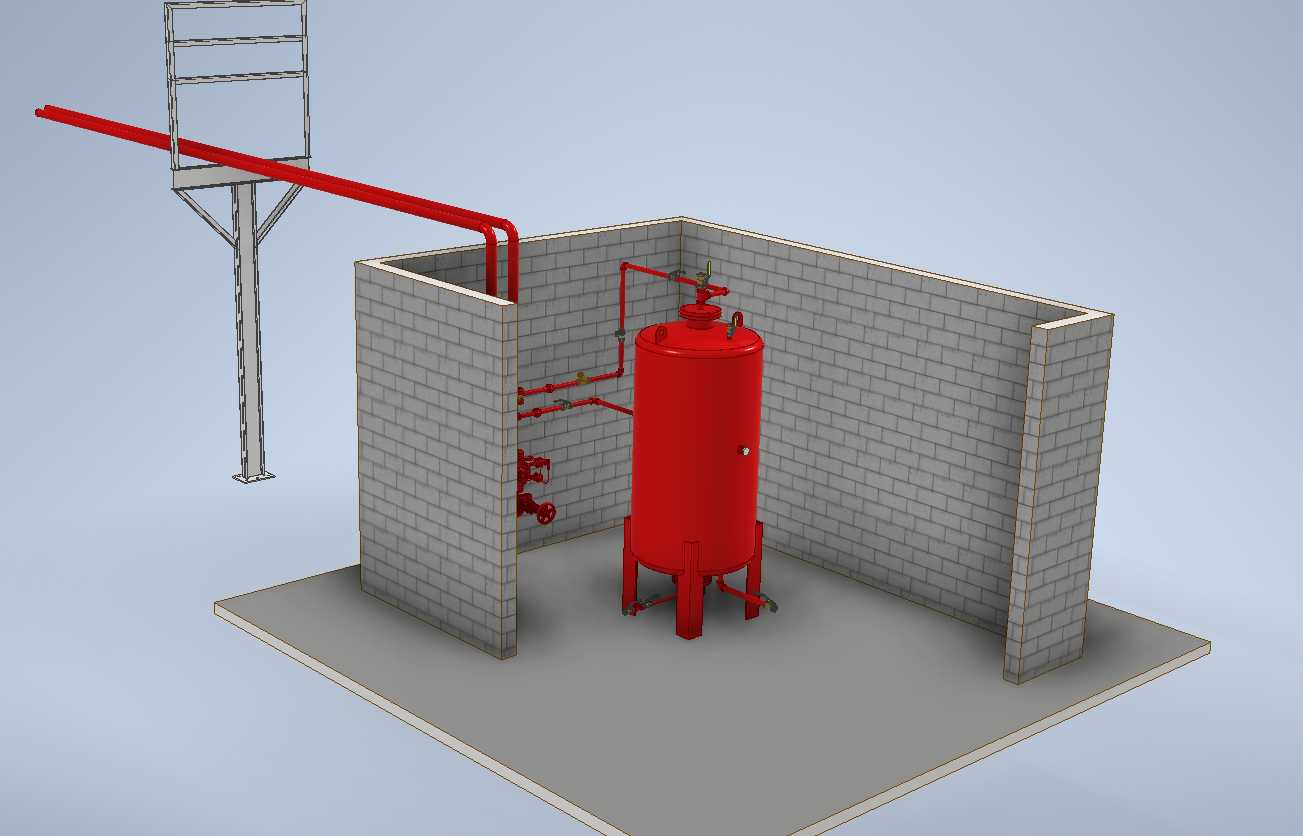

　　这套泡沫灭火装置的三维结构完整还原了工业场景中固定式低倍数泡沫灭火系统的现场布置形态，核心承压储罐采用立式圆柱形结构，底部设置三个均匀分布的支腿作为支撑，支腿与安装基础通过地脚螺栓连接，预留的安装孔位可适配常规混凝土基础的预埋螺栓间距，避免现场安装时出现孔位错位问题。储罐侧壁预留了多组管路接口，分别对应泡沫液进料、混合液输出、排污、液位检测、压力检测的功能需求，接口处均采用法兰连接结构，法兰的密封面形式为突面，适配常用的耐油橡胶石棉垫片，满足消防管路的密封承压要求。

　　从现场布置来看，整套系统设置在三面围合的砖砌体隔间内，隔间墙体采用240mm厚标准砖墙砌筑，墙体高度略高于储罐顶部，既可以为核心储罐提供物理防护，避免外部碰撞损伤设备，也预留了足够的操作空间，方便运维人员日常巡检、阀门操作与设备检修。出液管路从储罐顶部接出后，沿墙体内侧向上敷设，穿出墙体后通过架空管架延伸至防护区域上方，架空管路采用等径红色消防专用钢管，管路转弯处采用标准90度弯头连接，架空支架采用型钢焊接结构，支架底部通过膨胀螺栓固定在地面基础上，支架的横担间距符合消防管路敷设的规范要求，避免管路因自重产生挠度变形。

　　在功能设计上，这套系统主要用于扑救可燃液体储罐区或者装卸作业区的液体火灾，工作时压力水进入储罐内部的比例混合装置，按照固定比例与储罐内储存的泡沫原液混合，形成符合浓度要求的泡沫混合液，通过管路输送到末端的泡沫产生装置，喷射出空气泡沫覆盖在燃烧液体表面，通过隔绝氧气、冷却降温的作用实现灭火。管路系统上设置的多组阀门分别控制管路的通断、流量调节与排污泄放，阀门的操作高度均设置在距离地面1.2m至1.5m的区间内，符合人体工程学要求，操作人员站在地面即可完成所有阀门的启闭操作，无需额外登高作业。

　　建模过程中对安装边界做了完整的还原，隔间的内部净尺寸、管路的敷设高度、支架的安装位置、储罐与墙体的净距都符合消防设备安装的规范要求，储罐与两侧墙体的净距不小于0.8m，预留出足够的阀门操作与设备检修空间，架空管路的底部距离地面净高度不小于2.5m，不影响地面人员通行与常规设备转运。管路的连接节点、阀门的安装方向、支腿的加强筋结构都做了精细化建模，没有省略关键的结构细节，可直接用于消防系统的方案展示、安装交底与结构校核，帮助设计人员提前排查管路碰撞、安装空间不足等现场常见问题，减少施工阶段的设计变更。
