平移门钩式锁具三维结构设计

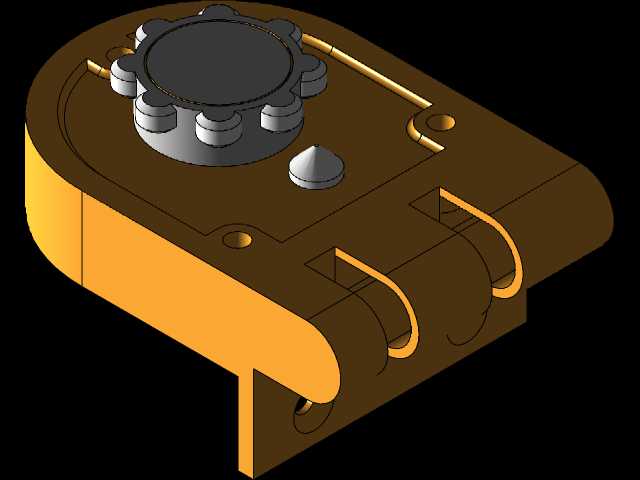

　　这款钩式锁具主要适配各类平移滑动门类的启闭锁止需求，在商用推拉隔断、工业设备防护移门、仓储滑动柜门、家用阳台推拉门等场景中均有广泛应用，核心作用是在门扇闭合到位后实现可靠锁止，避免门扇受外力滑移出现脱开、缝隙过大等问题，同时可搭配不同的启闭执行结构实现手动或电控解锁。从结构设计逻辑来看，锁体采用扁平方正的盒式主体布局，能够直接嵌入门扇侧边的预留安装槽内，不会额外突出门扇表面影响滑动轨迹，也能避免外部磕碰损坏锁体内部结构。锁体上部设置的带齿状防滑边的旋钮是手动解锁的操作端，齿状凸起的尺寸经过适配，刚好匹配成年人手指的施力角度，旋转时不会出现打滑问题，旋钮下方联动的是锁钩的传动结构，旋转旋钮即可带动锁钩完成伸缩动作。

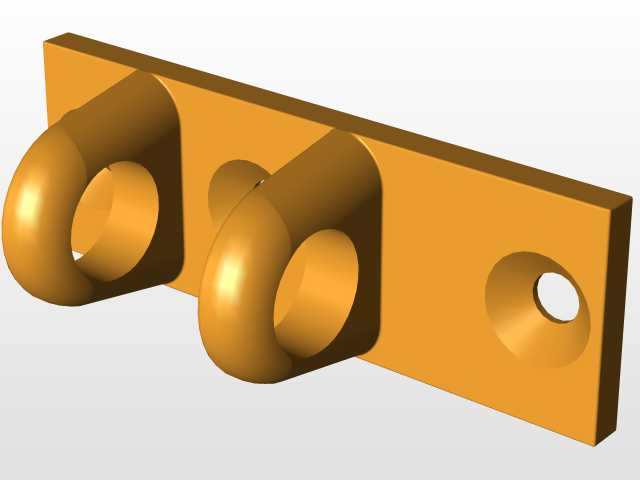

　　锁体前端伸出的双钩式锁舌是核心锁止部件，双钩平行布局的设计相比单钩结构，锁止时的受力点更均匀，能够承受更大的横向拉扯力，即便门扇受到较大的外力冲击，锁钩也不容易出现变形脱开的问题，锁钩的弧度经过反复校核，在门扇闭合到位时能够精准卡入门框对应的锁扣卡槽内，不会出现卡滞、对位不准的情况。锁体侧面设置的锥形定位凸点，主要用于安装时的快速对位，安装时先将凸点卡入门扇预制的定位孔内，就能快速确定锁体的安装位置，不需要反复调整对齐，能够大幅提升现场安装的效率。锁体上预留的多个沉头安装孔位，孔位间距符合常规移门的安装尺寸标准，可以直接使用标准紧固件完成锁体固定，沉头设计能够让螺丝头完全没入锁体表面，不会突出影响门扇的滑动间隙。

　　在建模过程中，所有活动部件的配合间隙都经过合理预留，锁钩伸缩行程内不会和锁体外壳出现摩擦干涉，旋钮的旋转角度和锁钩的伸缩行程做了对应匹配，旋转到极限位置时刚好对应锁钩完全伸出锁止和完全收回解锁的状态，不会出现空转或者行程不足的问题。锁体的整体厚度控制在适配常规移门门扇的厚度范围内，不需要对门扇做额外的裁切改造就能直接安装，外壳的边角都做了圆角过渡处理，安装和使用过程中不会划伤安装人员或者用户，也能减少应力集中提升外壳的结构强度。
