山特维克DD321-40地下掘进台车三维结构

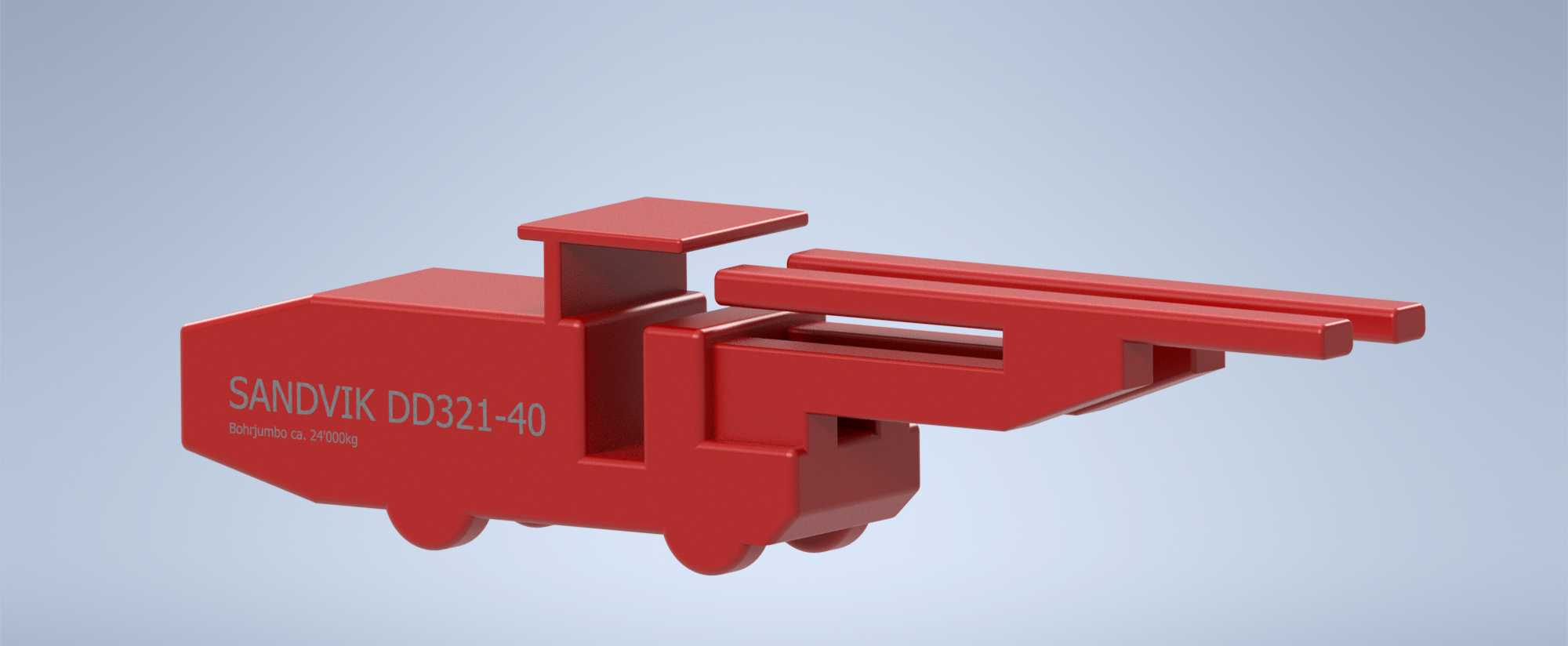

　　这款地下凿岩台车的三维结构还原，完全围绕矿山井巷掘进的实际作业工况展开，建模过程中优先考虑了井下狭窄巷道的通行边界约束，整体外形轮廓做了紧凑化处理，所有突出结构的尺寸都参考了井下无轨设备的通行限界要求，避免作业过程中与巷道岩壁、支护结构发生干涉。从实际作业场景来看，这类设备主要服务于金属矿山、地下隧道的掌子面钻孔作业，可完成掘进炮孔、锚杆孔的钻凿工序，区别于露天凿岩设备，其结构布局充分考虑了井下低净空、小转弯半径的作业需求，行走机构采用低矮化设计，整机重心压低，适配井下凹凸不平的路面通行条件。

　　建模时对钻臂的运动行程做了完整的结构还原，推进梁的伸缩范围、钻臂的俯仰摆动角度都匹配实际作业的覆盖范围，可满足掌子面不同位置、不同角度的钻孔需求，无需频繁移动整机即可完成单循环掌子面的全部钻孔作业，能有效缩减井下作业的辅助时间。设备本体的结构布局上，将动力单元、操控区域都集成在主机身内部，外侧无冗余突出部件，既可以避免井下落石对核心部件的磕碰损伤，也能缩小整机的横向尺寸，适配更小断面的巷道作业需求。车身侧面的标识区域做了细节还原，行走轮的布局采用前后多轮支撑结构，分散整机重量对井下路面的压强，避免在松软路面出现陷车问题。

　　钻臂的铰接结构做了简化但保留核心运动副的位置关系，可直接用于作业范围模拟、干涉校验等前期设计验证工作，对于从事地下采矿设备选型、井巷施工方案设计的从业者来说，该模型可直观呈现设备的作业覆盖边界，辅助判断设备与巷道断面的适配性，提前规避作业过程中可能出现的结构干涉问题。建模过程中对安装边界做了明确界定，整机的长度、宽度、高度尺寸都参考同类型设备的近似参数做了等比例还原，外接管线的接口位置、钻具的连接尺寸都预留了合理的装配空间，可直接用于配套工装、辅助设施的配套设计参考。
