工业设计标准多色轮式色卡参考模型

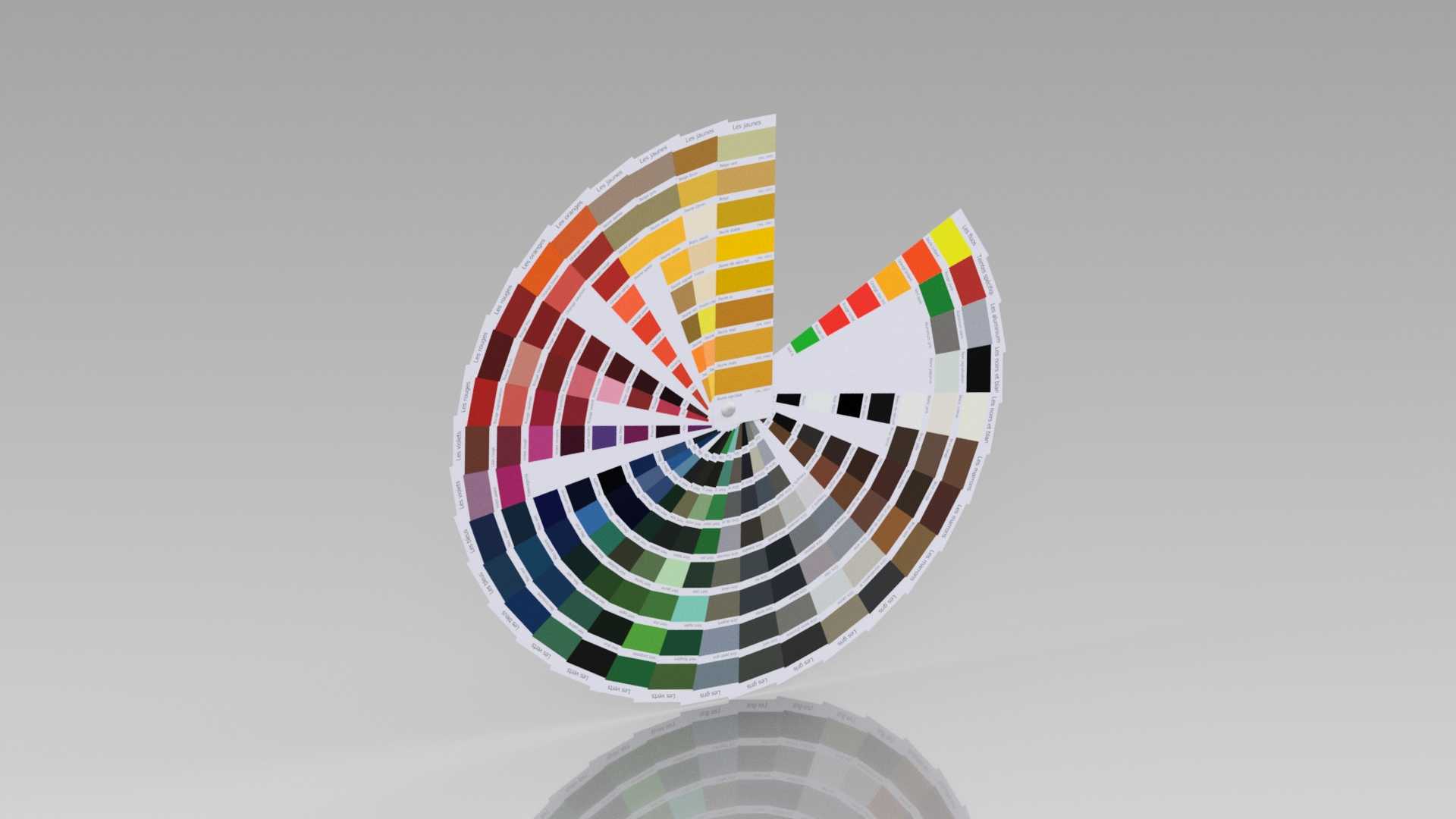

　　在工业产品外观设计、涂装工艺校验、印刷色彩匹配的实际作业场景中，标准化的色彩参考载体是打通设计端、生产端、品控端色彩认知偏差的核心工具，这款轮式色卡模型的设计初衷，就是为三维结构设计、工业外观设计从业者提供可直接嵌入装配场景的数字化色彩参照，解决传统平面色卡无法在三维空间中直观比对材质、光影下色彩呈现效果的痛点。不同于常规平面排布的色卡，这款轮式结构采用扇面螺旋分层排布逻辑，将全色域标准色号沿径向按色相、明度、纯度梯度依次排列，每一层色扇对应一个明度区间，相邻色扇之间预留0.8mm的转动间隙，可根据实际比对需求单独展开对应色段，无需翻动整本色卡就能快速定位目标色号，在狭小的装配工位、喷涂车间操作时，不会因为色卡体积过大干扰正常作业流程。

　　从安装边界来看，整个色卡收拢状态下的外轮廓直径为120mm，厚度仅12mm，中心转轴位置预留了标准M3的安装孔位，既可以手持操作，也能通过螺丝固定在设计工位的看板、喷涂线的旁侧支架上，不会占用过多操作空间；展开状态下最大扇面延展半径为180mm，所有色块的表面都做了哑光模拟处理，避免三维场景中高光反射干扰色彩判断，和实际工业场景中使用的哑光标准色卡表面质感保持一致。

　　在实际功能设计上，这款色卡模型覆盖了工业设计常用的全色域标准色号，包含金属色、哑光色、高光色三类常用涂装效果的色彩样本，每一个色块的色值都严格对应工业涂装通用的标准色号体系，结构设计人员在做产品外观方案评审时，可以直接将色卡模型调入产品装配体中，在统一的场景光照下比对不同配色方案和产品结构的适配度，不用再反复导出平面色号做跨软件比对，能大幅缩短外观配色方案的验证周期。在喷涂工艺校验环节，一线作业人员可以参照三维模型中的色卡排布逻辑，快速对应实物色卡的色号位置，避免因为色卡翻找错误导致的配色偏差，尤其是在多色拼接的产品外观喷涂作业中，轮式分层的结构能让作业人员快速定位相邻色号的边界，减少混色、错色的工艺问题。

　　整个色卡的转轴结构采用阻尼转动设计，模型中还原了转轴处的阻尼垫片结构，展开到任意角度都能保持固定状态，不会因为轻微晃动就收拢，和实物色卡的操作手感保持一致，结构边缘全部做了R1.5的圆角处理，没有尖锐棱角，符合车间作业的工具安全设计要求。
