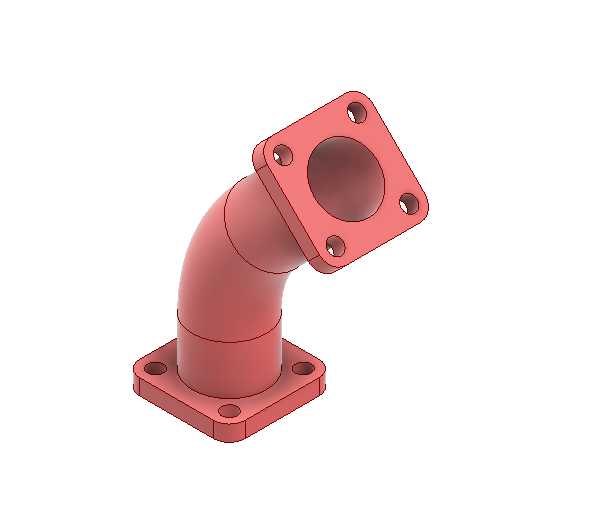

带方形法兰接口90度弯管连接件

　　这款90度弯管连接件是管路系统中用于转向导流的核心配件，两端均采用方形法兰安装结构，可直接与对应规格的方形法兰接口部件完成对接，无需额外配置转接头，能有效减少管路装配环节的密封节点，降低介质泄漏风险。在实际工程应用中，这类弯管常被用在空间受限的管路布局场景，比如液压站阀组与执行元件的连接段、压缩空气管路的转角位置、低压流体输送管线的转向处，能够在不改变管路通径的前提下完成90度方向的管路转向，避免管路强行弯折造成的通径缩窄、流阻骤升问题。

　　从结构设计来看，弯管主体采用圆弧过渡的弯曲段，弯曲半径经过流阻仿真优化，内壁光滑无突变台阶，介质流经时不会产生明显的涡流区，可有效降低管路运行过程中的压力损失，同时减少流体对管壁的长期冲蚀，提升管路整体使用寿命。两端的方形法兰盘上均对称布置4个安装螺栓孔，孔位公差按照通用管路安装标准设定，能够保证现场安装时螺栓顺利穿入，法兰盘与弯管主体的衔接处做了加厚过渡处理，可承受法兰螺栓锁紧时的局部压应力，避免长期受力后衔接位置出现开裂变形。

　　安装边界方面，两端法兰的安装面保持垂直状态，装配时需要注意两端法兰的孔位对正方向，避免安装后相邻管路出现错位别劲的情况；法兰密封面为平面结构，可适配非金属平垫片或者金属缠绕垫片，根据输送介质的压力、温度特性选择对应密封件即可满足密封要求。弯管整体的壁厚按照常规低压管路的承压标准设计，能够满足多数工业场景下的低压流体输送需求，建模过程中对法兰边角、螺栓孔边缘都做了符合实际加工工艺的倒角处理，没有出现建模中常见的尖锐直角结构，完全匹配实际零件的加工成型特征，可直接用于管路布局的干涉检查、装配模拟，也能作为非标管路设计的参考原型，帮助结构设计人员快速完成管路系统的方案搭建，减少重复建模的工作量。
