山地车Kona Stinky改装控制杠杆结构设计

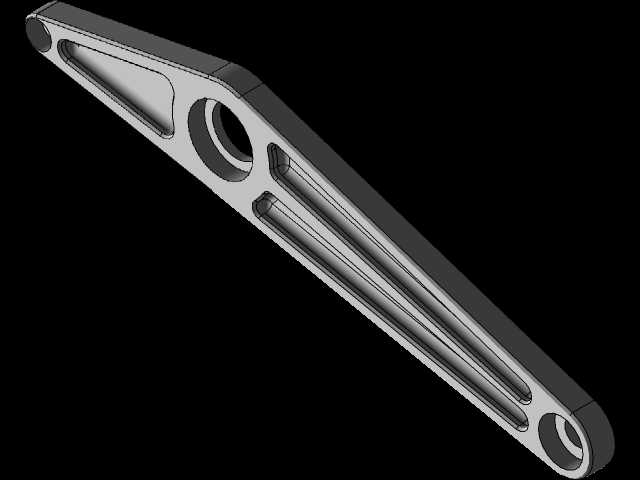

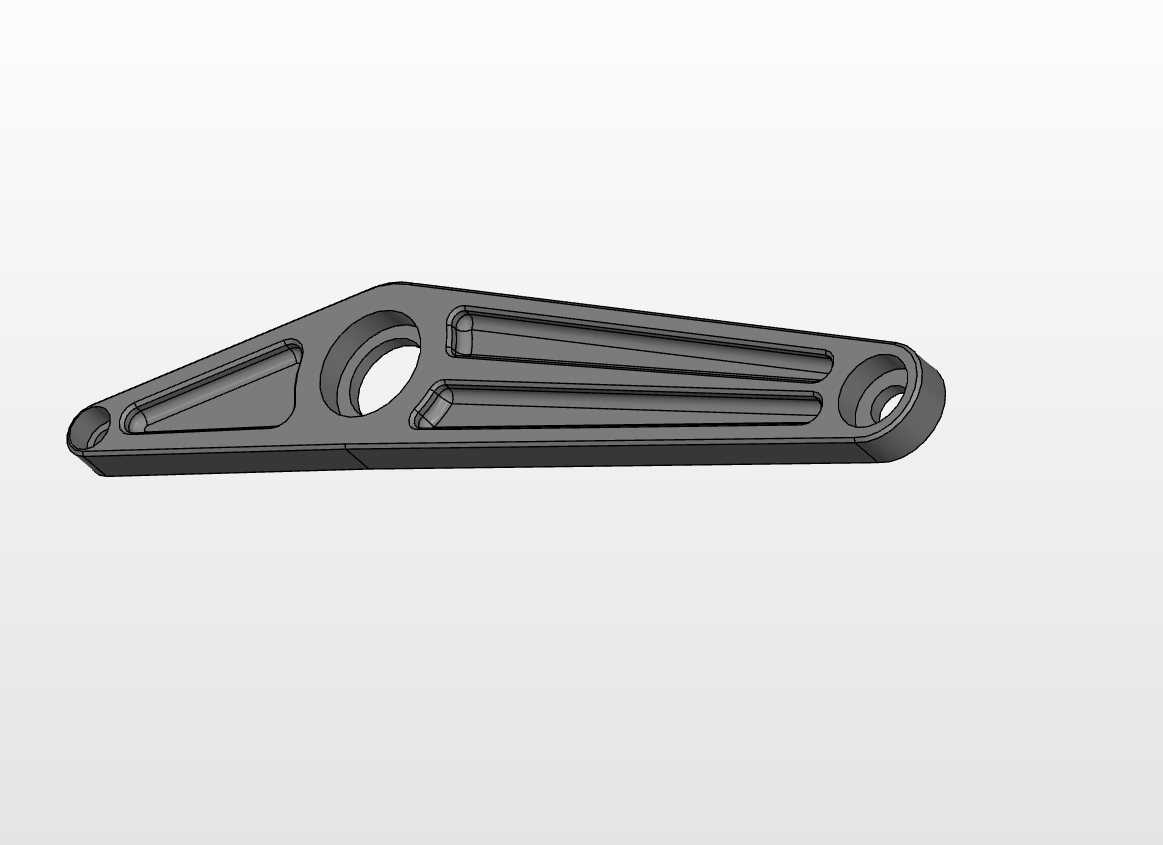

　　这款控制杠杆是针对山地越野骑行场景下的操控需求做的适配改型，主要服务于大行程速降山地车的操控系统升级，在颠簸林道、落差飞包这类高负载骑行工况下，替代原厂控制杆件承担传动操控力的作用，解决原厂件在大冲击力下刚性不足、操控旷量偏大的问题。从结构设计逻辑来看，整体采用长悬臂杠杆构型，两端分别设置铰接安装孔位，其中靠近中段的大直径孔位为固定铰接支点，端部小孔位为操控拉线或连杆的连接点位，两个安装孔的中心距经过反复适配调校，匹配原车的安装点位间距，不需要额外改动车架或操控基座的原有结构，直接替换原厂件即可完成装配，安装边界完全贴合原车的操控组件布局，不会与周边的线管、车架焊点、避震结构产生运动干涉。

　　杆件主体采用等强度变截面设计，在受力弯矩最大的支点到受力端区间，设置了三条平行的纵向加强筋，筋条高度沿着受力梯度从支点向两端逐步递减，既保证了大冲击力下的结构刚性，避免杠杆受力时出现侧向形变导致的操控滞后，又尽可能削减了非受力区域的冗余材料，控制整体件重，满足山地车配件轻量化的使用需求。杆件的外轮廓做了大圆角过渡处理，没有尖锐的棱角凸起，一方面避免骑行过程中磕碰对车手造成剐蹭伤害，另一方面也能减少应力集中点，提升零件的抗疲劳寿命，应对越野骑行中频繁的交变冲击载荷。

　　在实际使用场景中，这款改装杠杆的力臂比经过优化，相比原厂件适当调整了支点到施力端的距离比例，让车手在做刹车或变速操控时的施力手感更线性，不需要施加过大的握力就能完成操控动作，长时间越野骑行也能降低手部的疲劳感。杆件表面的安装孔位都做了同轴度公差控制，装配后铰接转动的阻尼均匀，不会出现卡滞或松旷的问题，孔位边缘预留了标准卡簧槽，可以搭配原厂的轴套、卡簧完成固定，不需要额外定制非标紧固件。整体结构没有多余的装饰性设计，所有的构型特征都服务于受力传导、安装适配和使用安全的需求，针对老款速降山地车原厂配件老化、性能衰减的问题做了针对性的结构强化，在不改变原车操控逻辑的前提下，提升操控系统的可靠性和手感表现，适配高强度越野骑行的使用要求。
