自行车通风散热型碟刹刹车盘结构

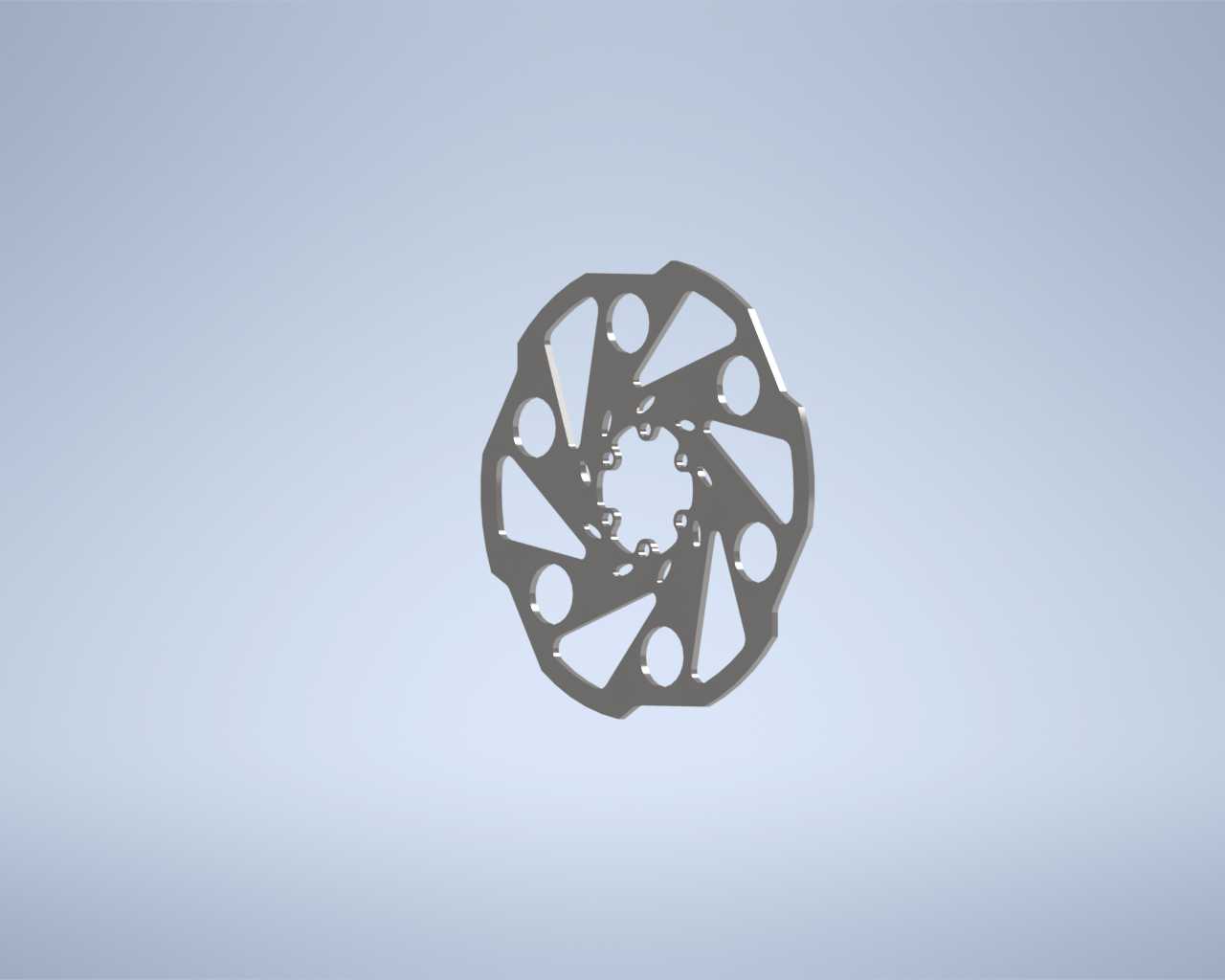

　　日常做代步自行车、入门运动自行车的制动系统选型时，碟刹结构的刹车盘是核心受力部件，不同于圈刹结构依赖轮圈侧壁摩擦制动，碟刹系统的制动力全部作用在独立安装的刹车盘上，对盘体的结构强度、散热效率、安装适配性都有明确的工程要求。这款刹车盘采用花瓣式外轮廓设计，没有采用传统正圆形的整圈外缘，而是在每两个摩擦扇区之间做了内凹的缺口处理，一方面能在盘体随车轮转动时带动周边空气形成定向导流，快速带走夹器摩擦片持续制动产生的热量，避免长距离下坡连续制动时出现热衰减，导致制动力下降引发安全隐患；另一方面缺口结构也能及时排出摩擦过程中产生的磨屑，避免硬质磨屑夹在摩擦片与盘体之间造成异常磨损，缩短制动部件的使用寿命。

　　盘体中心的安装位采用花键式定位结构，匹配常规自行车花鼓的安装接口，安装时不需要额外做适配加工，只要对准花键齿位推入，再用锁盖锁紧即可完成固定，中心区域的多个圆形镂空是为了在保证结构强度的前提下，尽可能降低盘体自身重量，减少车轮转动时的簧下质量，提升骑行时的轮组响应速度。盘体的摩擦工作面做了等距的扇叶状镂空分隔，每个摩擦扇区的厚度保持均匀一致，能保证夹器夹紧时两侧摩擦片与盘体的接触面积均匀，不会出现局部偏磨导致的制动抖动。

　　从安装边界来看，这款盘体的外径适配常规160mm规格的碟刹夹器安装座，不需要额外调整夹器的安装位置，安装后盘体与夹器摩擦片之间的间隙保持在0.2-0.3mm区间即可，既不会出现蹭碟的异响问题，也能保证捏下刹车手柄时夹器可以快速夹紧盘体，提供足够的制动力。设计这类刹车盘时，首先要保证盘体的平面度公差控制在0.05mm以内，否则车轮转动时盘体端面跳动量过大，会持续蹭到摩擦片产生阻力，还会引发制动时的车身抖动；其次盘体的镂空结构不能过度削弱受力截面，尤其是中心安装位到外摩擦区的连接筋位置，要能承受紧急制动时瞬间的大扭矩冲击，避免出现盘体开裂的失效问题；另外散热缺口的边缘要做倒圆角处理，不能有尖锐的毛刺，避免安装维护时划伤操作人员，也能减少转动过程中的风阻噪音。

　　在实际骑行场景中，这类结构的刹车盘既可以满足城市日常通勤的制动需求，也能应对轻度越野骑行时的连续制动工况，相比实心圆盘结构，散热效率提升明显，长时间制动后的制动力保持率更高，同时重量更轻，符合入门级运动自行车的轻量化设计需求。
