水泥厂多层钢架结构加固支撑体系

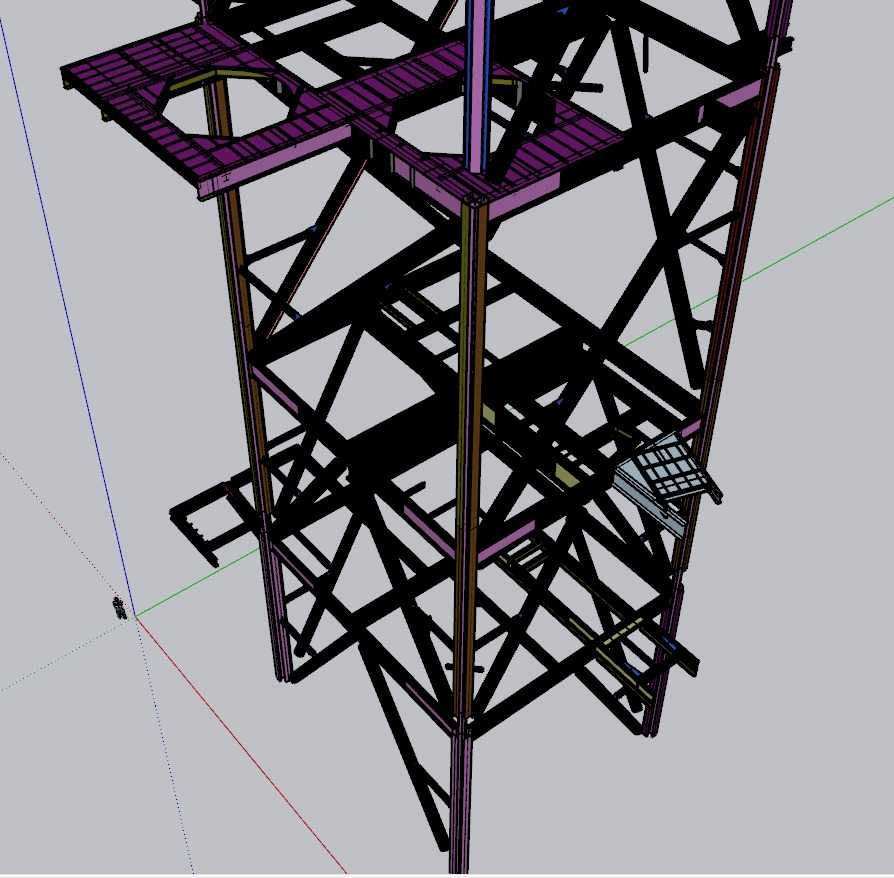

　　这套钢架结构主要应用于水泥厂生产区域的老旧设备支撑体系改造场景，水泥厂生产区域常年受重载物料冲击、设备持续振动、粉尘腐蚀等多重工况影响，原有钢架在长期服役后易出现杆件变形、节点连接刚度不足、局部承重冗余不足的问题，这套加固结构正是针对这类现场工况做的针对性设计。从结构布局来看，整体采用多层空间桁架形式，主承重立柱采用H型钢作为竖向传力构件，立柱之间通过交叉斜撑做抗剪加固，斜撑与主立柱的连接节点采用加劲肋补强，避免长期振动下节点焊缝出现疲劳开裂。分层设置的操作平台采用花纹钢板做铺板，平台边缘预留了设备安装的开孔边界，开孔周边做了围焊补强，适配水泥厂各类输送设备、除尘设备、料仓附属装置的安装固定需求。

　　设计过程中优先考虑了现场安装的便捷性，所有杆件的连接节点均采用螺栓连接与现场焊接结合的形式，无需大型吊装设备即可完成分层拼装，适配水泥厂现有生产不停产改造的施工要求，避免长时间停产带来的生产损失。结构的竖向承重边界按照每层最大3kN/㎡的活荷载取值，同时叠加了设备运行时的动荷载系数，主立柱的底部与原有混凝土基础采用预埋锚栓连接，锚栓的埋深按照抗拔、抗剪双重要求核算，避免整体结构在设备振动下出现偏移。侧面设置的悬挑小平台用于日常巡检通道搭设，平台外侧预留了防护栏杆的安装孔位，巡检通道的宽度控制在800mm，满足单人携带检修工具通行的空间需求。

　　交叉斜撑的布置避开了原有设备的管线走向，所有杆件的排布均提前核对了现场现有管道、电缆桥架的安装位置，避免加固结构与现有设施出现干涉。针对水泥厂高粉尘、高湿度的腐蚀环境，所有钢结构杆件的表面均预留了防腐涂装的施工余量，杆件之间的连接间隙做了密封处理，避免粉尘堆积在缝隙中造成杆件局部腐蚀。分层平台的标高设置完全匹配原有设备的检修口高度，日常检修时无需额外搭设临时脚手架，可直接通过加固结构自带的爬梯抵达各层检修位置，大幅降低日常运维的作业难度。

　　整体结构的外形尺寸完全贴合原有钢架的外围边界，没有额外占用厂区的通行通道，安装完成后不会影响厂区内物料运输车辆的正常通行，同时结构的整体刚度经过核算，可将原有设备运行时的振动幅值降低40%以上，有效延长周边配套设备的使用寿命。
