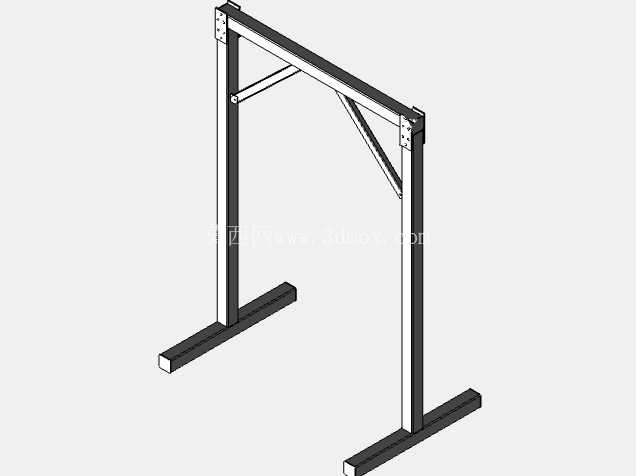

HDPE管道熔接对齐L型门式支架

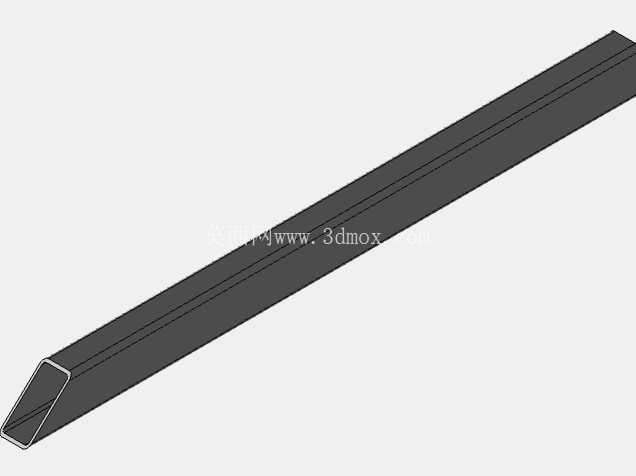

　　设计阶段首先考虑了野外施工的复杂工况，底部水平基座采用大截面矩形型材制作，长度方向预留足够的支撑跨距，放置在未硬化的管沟边地面时，能通过自身结构宽度分散承重，避免工装受管道荷载出现侧翻、沉降偏移，基座底面做了平面度处理，不需要额外打膨胀螺栓固定，直接放置在平整压实的地面即可投入使用，适配野外施工快速转场的需求。竖向立柱与水平基座采用刚性直角连接，连接位置做了加强筋结构补强，承受水平方向的管道推压力时不会出现角度变形，立柱的其中一个侧面加工为高精度导向基准面，表面粗糙度控制在合理范围，管道对接时可以将待熔接的HDPE管段依托该基准面排布，保证两截管道的轴线处于同一条水平线上，避免出现上下方向的错位偏差。在市政给排水、化工流体输送、农田节水灌溉等HDPE管道铺设作业现场，管道对接熔接环节的同轴度精度直接决定接口熔接质量，一旦两截待接管道轴线错位，熔接面会出现应力集中、承压能力不足的问题，后期运行中极易出现渗漏、开裂甚至爆管故障，这套L型门式支撑结构正是为解决现场管道对接定位痛点开发的专用工装。从结构构型来看，整套工装采用直角L型布局，底部为长条形水平支撑基座，垂直方向设置单根竖向导向立柱，整体没有多余的冗余结构，完全服务于管道对接时的定位支撑功能。

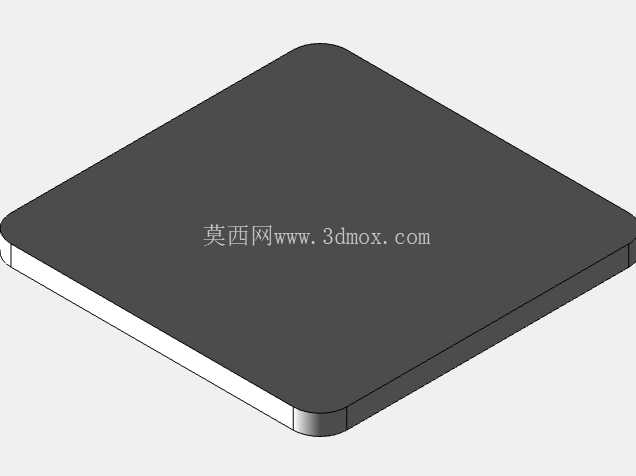

　　不同于工厂内使用的固定式管道熔接机架，这套门式支架没有集成复杂的夹紧、进给机构，整体结构轻量化，单人即可完成搬运、布设，在长距离管线铺设作业中，可以沿着管沟走向间隔布置多组支架，将整段长管道托举至与熔接设备匹配的高度，减少管道自身重力对熔接端面的拉扯影响。设计过程中充分考虑了不同管径HDPE管道的适配性，竖向立柱的高度预留了足够的调节余量，配合不同厚度的垫高块，可以适配从中小口径到较大口径的HDPE管道托举定位需求，水平基座的长度方向没有设置多余的限位结构，允许管道沿着轴线方向自由调整进给量，配合熔接设备完成加热、施压、冷却的全流程操作。

　　从安装边界来看，整套工装的占地范围仅为水平基座的投影面积，不需要在作业面开挖额外的安装基坑，在狭窄的管沟侧边、小区内部管网改造的有限作业空间内都能灵活布设，竖向立柱的高度经过优化，托举管道后的作业高度符合现场施工人员的操作习惯，不需要长时间弯腰或者抬手作业，能有效降低长时间施工的操作疲劳感。结构选材上优先考虑了施工场景的耐用性，整体采用钢制型材焊接成型，表面做防锈防腐处理，能够适应野外潮湿、多扬尘的作业环境，日常使用中不需要特殊维护，沾染泥土、水渍后直接清理即可，磕碰后也不容易出现结构变形。

　　在实际使用场景中，这套支架可以配合手动、半自动HDPE熔接设备使用，既可以用于直管段的对接定位，也可以在管道弯头、三通等管件安装时提供临时支撑，保证管件与主管道的对接角度符合设计要求，避免熔接后出现管道走向偏斜的问题。不同于通用的管道支撑架，这套门式结构专门针对HDPE管道热熔对接的工艺需求做了优化，基准面的直线度公差经过严格校核，托举管道时不会因为自身结构形变导致管道轴线偏移，能够有效降低现场施工的对位难度，减少人工对位的误差，提升接口熔接的一次合格率，减少因为对位不准导致的接口返工、材料浪费问题。在长距离管线施工中，合理布置该类支架还能减少管道与地面的摩擦拖拽，保护HDPE管道外壁的防腐层，避免管道在移动就位过程中出现表面划伤，影响管道的长期使用寿命。
