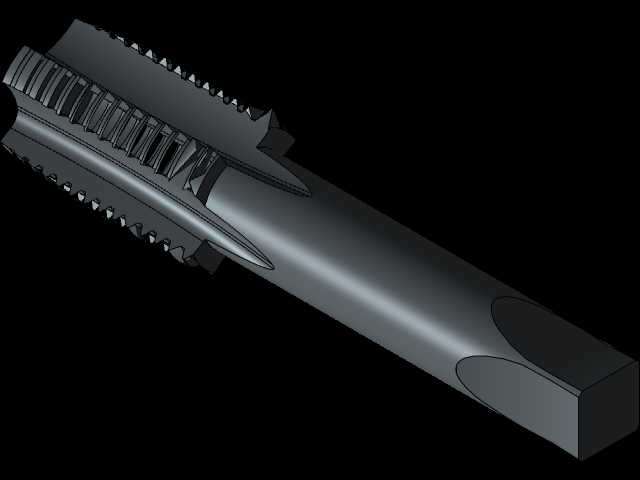

内螺纹切削加工用直槽丝锥结构

　　这款丝锥是机械加工领域用于内螺纹成型的核心切削刀具，在通用机械装配、五金零部件加工、设备维修维保等场景中应用广泛，不管是小批量的工装夹具修配，还是量产线的零部件螺纹加工，都能看到这类刀具的身影。从结构设计来看，这款丝锥采用直槽排屑的经典构型，槽型沿刀体轴向平直分布，这种设计在加工脆性材料或者通孔内螺纹时，切屑能够顺着直槽顺畅排出，不会出现切屑缠绕刀体、刮伤已加工螺纹牙型的问题，相比螺旋槽丝锥，直槽结构的刃磨难度更低，刀具重磨后的精度保持性更好，适合加工硬度适中的碳钢、铜合金、铝合金等常见工程材料。

　　丝锥的工作段分为切削锥与校准段两部分，前端的切削锥做了斜向磨除处理，每一圈刀齿的切削量沿轴向逐步递增，能够将螺纹成型的切削载荷均匀分散到多颗刀齿上，避免单齿吃刀量过大导致崩刃或者加工震颤，有效提升螺纹加工的表面质量与刀具使用寿命；后端的校准段牙型完整，主要作用是在切削完成后对螺纹牙型进行修光校准，保证内螺纹的中径、螺距、牙型角符合公差要求，同时在丝锥切入过程中起到导向定位作用，避免螺纹出现偏斜、牙型错位的问题。

　　丝锥尾部采用方头夹持结构，方头的尺寸与丝锥公称直径匹配，能够与标准丝锥扳手、攻丝机夹头可靠配合，传递切削扭矩时不会出现打滑问题，方头与刀体的同轴度控制在合理公差范围内，能够保证攻丝过程中刀具回转中心与底孔中心重合，降低螺纹烂牙、丝锥折断的风险。在实际使用中，这款丝锥适配的底孔直径需要根据加工材料的塑性差异做微调，加工塑性材料时底孔直径略大于螺纹小径，避免攻丝过程中材料挤压隆起导致丝锥卡死，加工脆性材料时底孔直径可适当接近螺纹小径，保证螺纹牙型的完整度。刀体的整体刚性经过结构优化，长径比控制在合理区间，既能够满足常规深度螺纹孔的加工需求，又不会因为刀体过长导致刚性不足，在攻丝过程中出现让刀、螺纹锥度超差的问题。

　　刃口部分做了合理的后角处理，能够减少切削过程中刀齿与工件表面的摩擦，降低切削热的产生，延缓刀具磨损速度，同时前角的设计匹配常见加工材料的切削特性，能够保证切屑顺利卷曲断裂，不会形成长切屑缠绕在刀体上影响加工连续性。
