便携户外露营熏烤用烟房结构设计

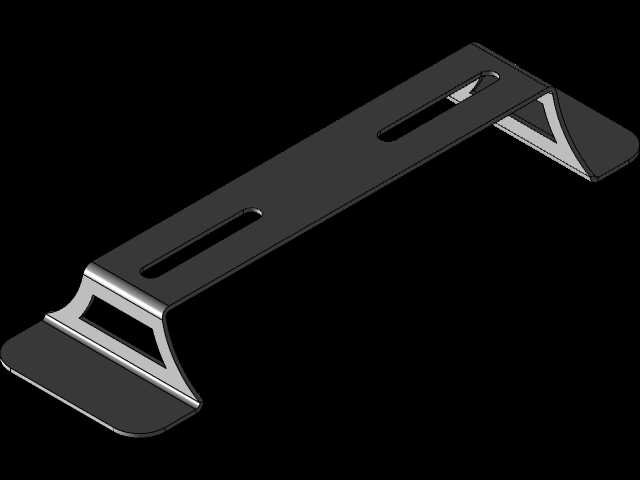

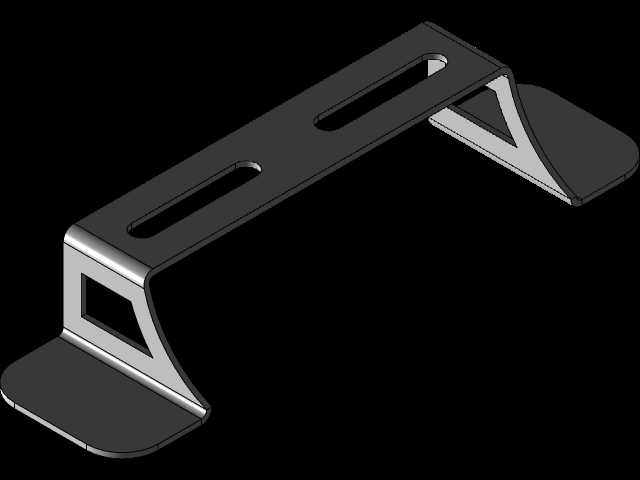

　　这款便携熏烤烟房的结构设计，核心围绕户外移动使用场景的实际需求展开，区别于固定商用熏烤设备的厚重结构，整体采用薄钣金折弯拼接的成型方案，无需复杂焊接工序即可完成主体装配，兼顾轻量化与结构刚性。从实际应用场景来看，该设备主要适配户外露营、短途野炊、小型户外聚餐等场景，可完成食材熏制、低温烘烤等加工操作，也可作为临时户外置物箱体使用，顶部设置的一体化提手结构，完全匹配单人手提转运的受力需求，提手与箱盖的连接采用折弯卡扣式固定，无需额外紧固件即可实现可靠连接，转运过程中不会出现提手脱落、箱盖移位的问题。

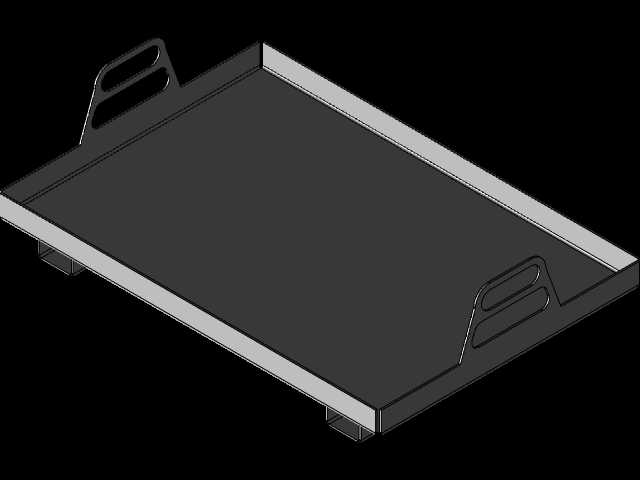

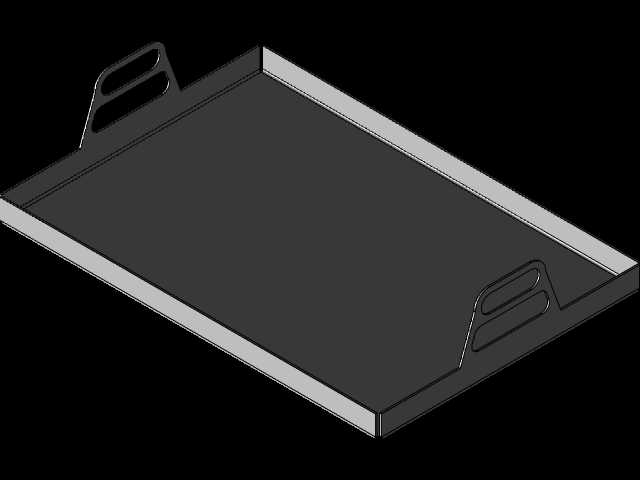

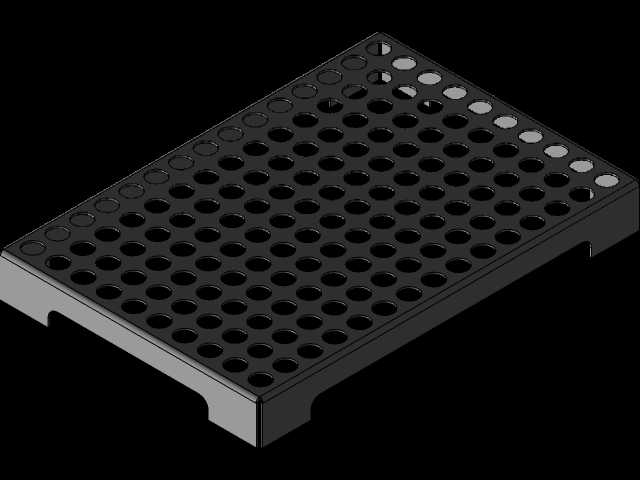

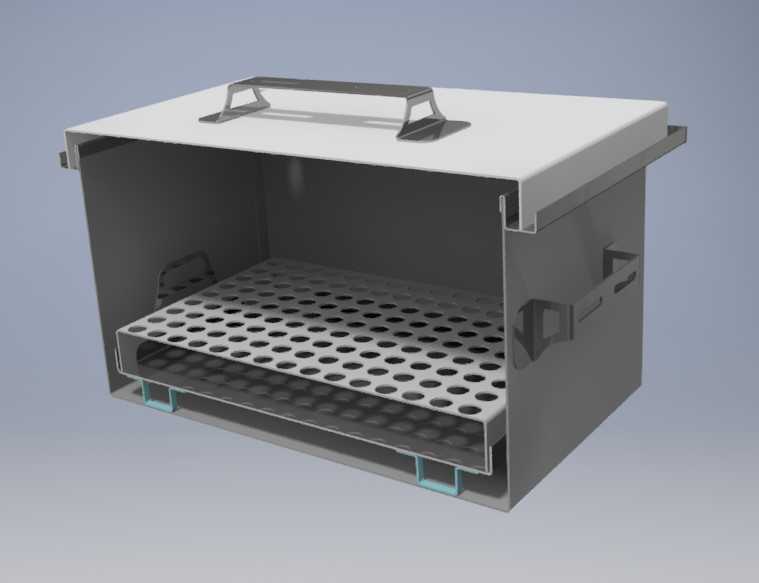

　　箱体主体采用敞口式前置开门结构，侧围板通过折边互扣的方式完成拼接，相邻板件的折边处预留定位卡槽，装配时可直接卡合定位，降低现场组装的对位难度，即使无专业工具辅助也能完成快速拆装。内部设置的带孔置物搁板是核心功能部件，搁板表面的通孔采用等距阵列排布，孔径与孔间距经过反复校核，既可以保证熏制过程中烟气的顺畅流通，让搁板上放置的食材各部位都能均匀接触烟气，避免出现局部熏制不到位的情况，又能保证搁板的承载能力，放置常规熏制食材时不会出现搁板变形、下弯的问题。搁板下方预留的空腔可放置熏制用的发烟材料，空腔高度经过合理设置，既避免发烟材料距离食材过近导致局部烤焦，也不会因为距离过远造成烟气温度流失过快，影响熏制效率。

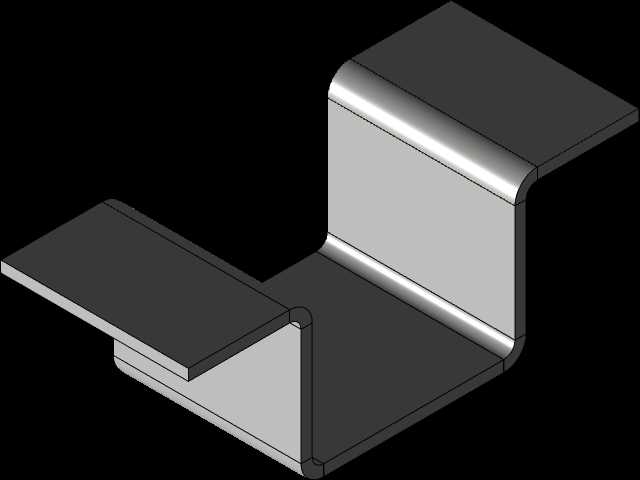

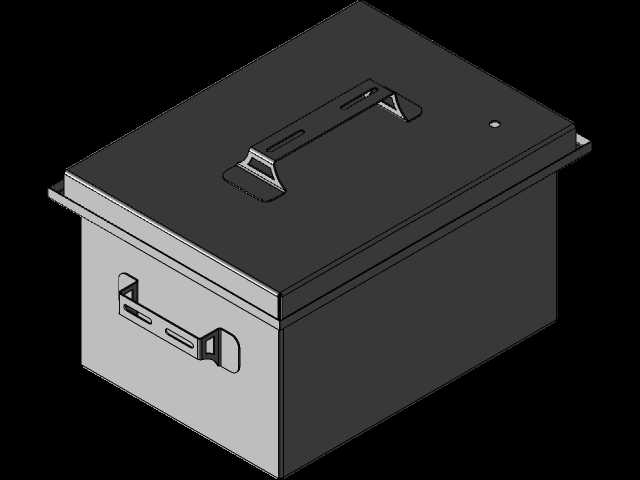

　　从安装边界与尺寸适配角度来看，箱体整体外形方正，外部无突出的尖锐结构，所有板件边缘都做了折弯卷边处理，既可以提升板件的结构强度，避免薄钣金边缘划手，也能让箱体在堆叠放置时贴合更紧密，方便户外收纳转运。箱盖与箱体的配合采用折边包覆结构，箱盖的下折边刚好包覆箱体上口的外翻边，配合间隙控制在合理范围，既可以保证箱盖轻松取放，又能减少熏制过程中烟气从接缝处无序溢出，提升烟气利用效率。箱体侧面设置的卡扣结构，可在箱盖闭合后实现快速锁止，转运过程中箱盖不会因为颠簸自行打开，内部置物搁板的支撑采用侧围板向内折弯形成的支撑条，无需额外安装支撑角码，搁板可根据实际使用需求灵活调整放置高度，适配不同尺寸的食材熏制需求。

　　在结构细节设计上，箱体底部设置的支撑脚采用小尺寸折弯结构，将箱体主体与放置平面抬升一定距离，既可以避免箱体底部直接接触地面被杂物剐蹭，也能减少地面潮气对箱体的侵蚀，同时在熏制过程中，底部的空隙可以辅助少量空气进入，维持发烟材料的缓慢阴燃状态，无需额外设置通风调节结构即可实现基础的进风控制。所有钣金件的折弯半径都根据板材厚度做了匹配设置，避免折弯处出现应力集中导致板材开裂，板件之间的连接无需焊接，全部采用卡扣、折边互锁的方式，后期维护时可单独更换损坏的板件，降低整体使用成本。整体结构没有多余的装饰性部件，所有结构设计都围绕功能实现展开，从实际使用的受力、操作便捷性、收纳转运便利性等多个维度做了平衡，完全适配户外非固定场景下的熏烤作业需求，结构简单可靠，加工难度低，适合小批量钣金加工生产。
