可调厚度板材圆柱冲裁冲压模具结构

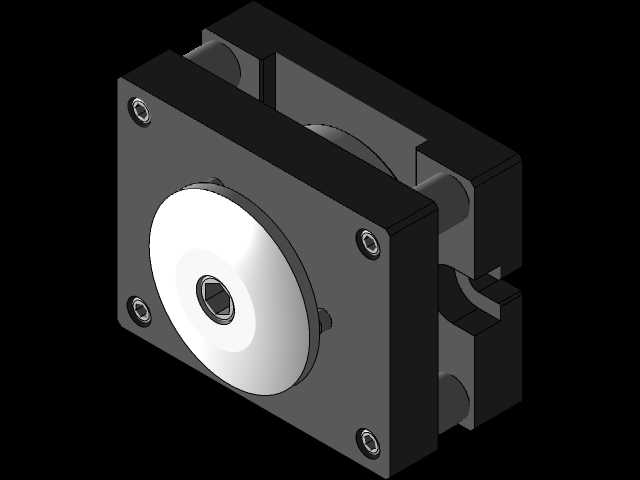

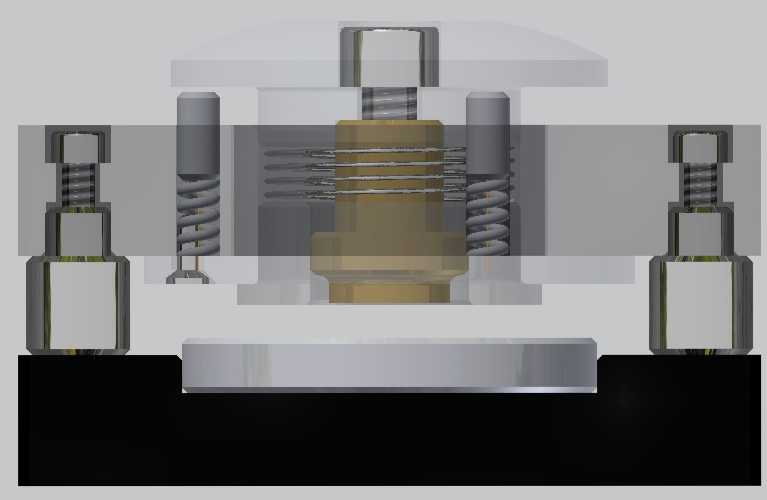

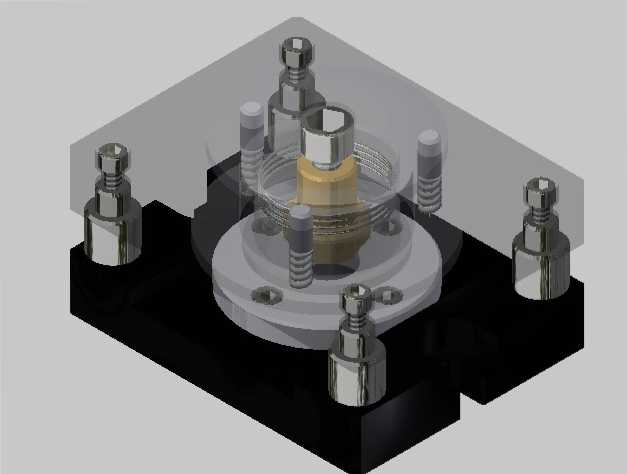

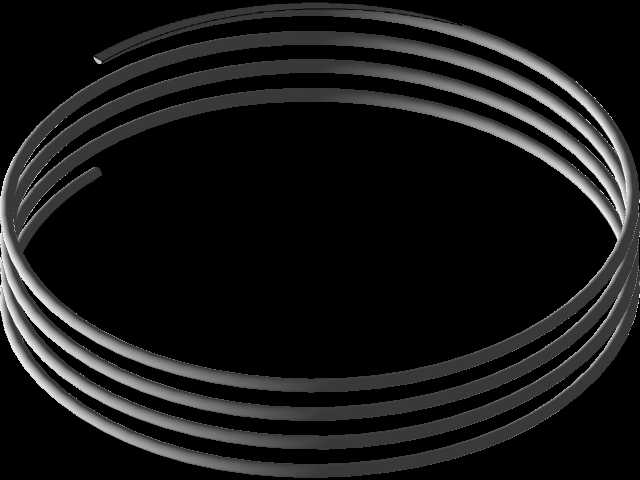

　　这套冲裁结构主要面向薄板五金加工场景，适配不同厚度的金属板材冲孔工序，在小型五金件量产、钣金加工车间的单工序冲孔工位上十分常见，尤其适合多品种小批量的生产需求，无需更换模架即可适配一定范围内的料厚变化，降低换模调试的时间成本。从实际使用逻辑来看，整套结构依靠导柱导套实现上下模的精准对位，四根对称布置的导柱搭配复位弹簧，能够保证冲头下行过程中无偏载，避免冲头啃模、崩刃的问题，同时弹簧的预压行程经过匹配设计，在冲头接触板材前，卸料板会先压紧板材表面，防止冲孔过程中板材翘曲变形，保证冲孔断面的平整度，减少毛刺产生。

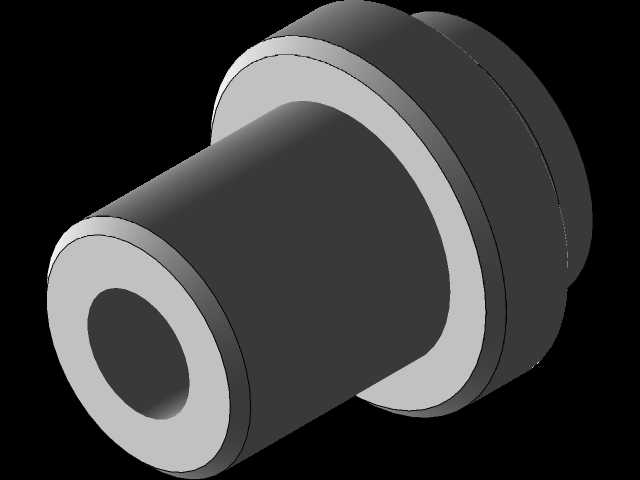

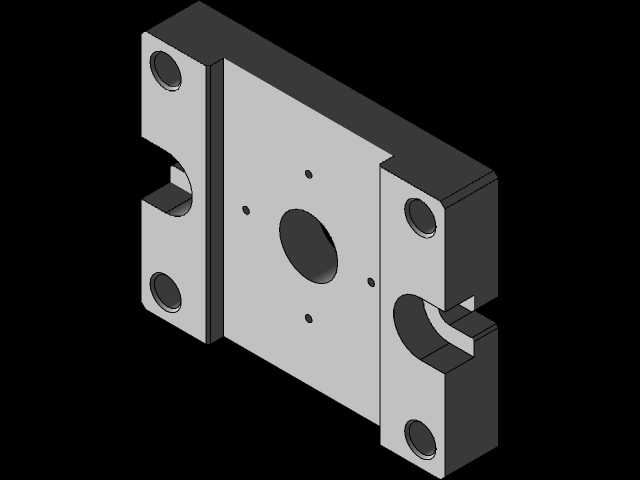

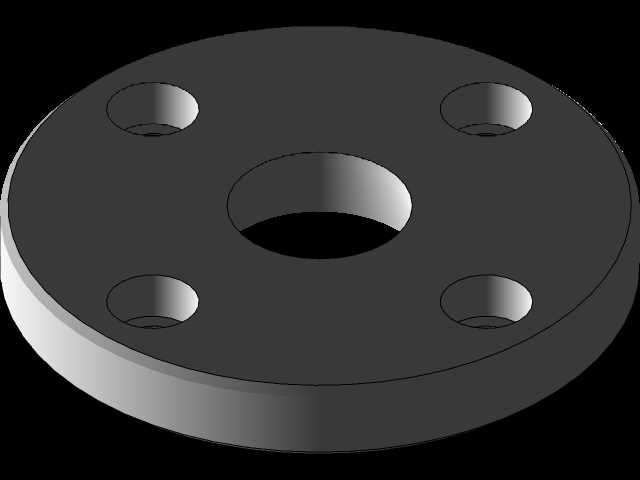

　　冲头采用圆柱式设计，刃口段做了硬化处理，能够适配普通冷轧板、铝板、镀锌板等常见冲压板材的冲裁需求，冲头与上模座的连接采用快换式结构，当冲头磨损后无需拆解整套模具即可完成更换，大幅缩短设备停机维护的时间。下模部分的凹模对应冲头位置做了落料间隙设计，间隙值根据常见冲裁料厚的10%-15%取值，兼顾冲裁断面质量与冲头使用寿命，凹模下方预留了落料通道，冲裁产生的废料可以直接从通道滑落至废料收集区域，无需人工频繁清理模面。设计过程中优先考虑了安装边界的通用性，上下模座的安装孔位采用标准模架的孔距设计，能够直接适配常见的开式压力机工作台安装尺寸，无需额外加工过渡连接板即可完成装夹。

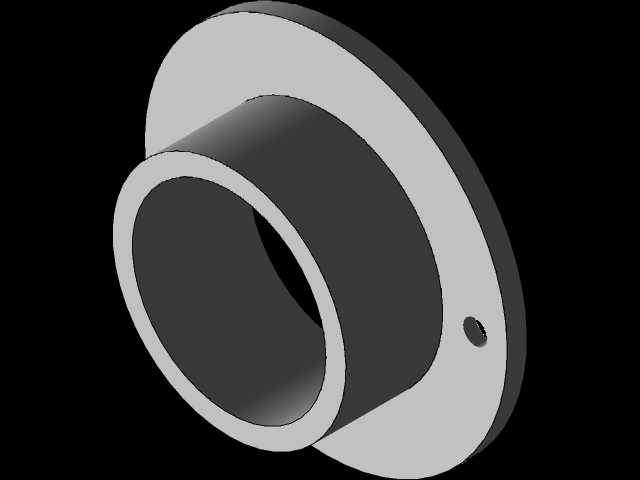

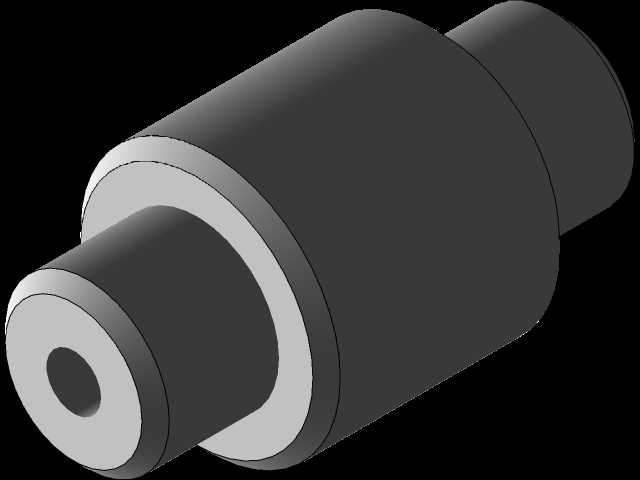

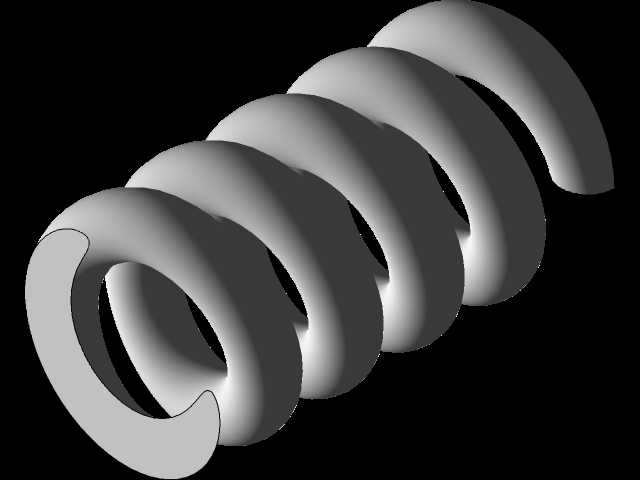

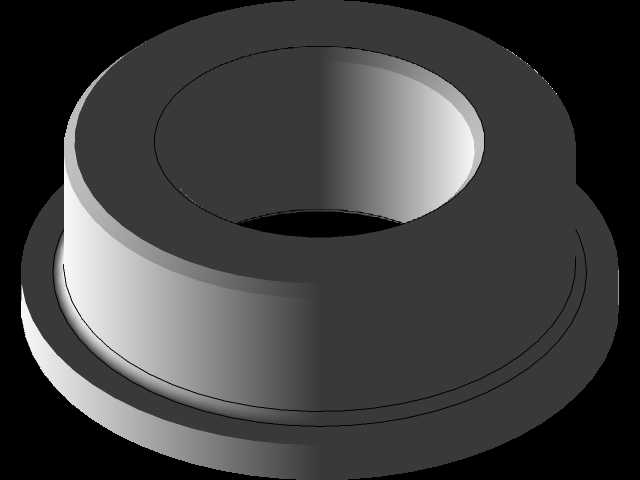

　　模架整体的闭合高度、开模行程都经过匹配计算，适配公称压力10吨到25吨区间的普通开式可倾压力机，不需要对设备进行额外改造即可投入使用。复位弹簧的选型根据卸料力计算结果确定，四根弹簧的总卸料力大于板材冲裁过程中产生的抱紧力，保证开模时卸料板能够顺利将卡滞在冲头上的板材剥离，避免带料问题影响连续冲压作业。导柱与导套的配合采用间隙配合，配合精度控制在H7/h6区间，既保证导向精度，又避免长期使用过程中导柱导套出现抱死问题，导套内部预留了润滑脂存储槽，日常维护时只需定期加注润滑脂即可保证导向结构的顺畅运行。

　　上模座与冲头固定板之间设置了垫板，垫板采用淬火钢材制作，能够分散冲头冲压过程中传递到上模座的压力，避免上模座被冲头压出凹痕，影响模具的整体装配精度。卸料板与冲头之间的间隙控制在0.02mm到0.03mm之间，既能够为冲头提供一定的辅助导向作用，又不会因为间隙过小导致冲头与卸料板发生摩擦磨损。在实际生产场景中，这套结构可以直接用于电器五金支架、小型钣金连接件的冲孔工序，针对不同厚度的板材，只需要调整冲头的进入凹模深度，以及更换对应间隙的凹模镶件即可快速切换生产规格，不需要重新制作整套模架，能够帮助小型加工车间降低模具制作成本，缩短新产品的打样周期。整套结构的外形尺寸控制在小型单工序模的常规范围内，模座长宽尺寸适配常规压力机的工作台面，不需要占用过大的设备安装空间，同时模具整体重量控制在单人即可搬运的区间，换模作业时不需要借助起重设备，两名操作人员即可快速完成模具的装夹与调试。
