在工业机器人关节驱动、小型自动化执行臂的传动链路设计中,蜗轮蜗杆结构的齿轮箱始终是小空间大减速比需求下的核心选型方向,这套适配0.8Kw步进电机的蜗轮传动组件,正是针对机器人手臂关节的紧凑安装、大扭矩输出需求完成的结构设计。从实际应用场景来看,这类结构常部署在多关节机器人的小臂回转、腕部俯仰工位,这类工位普遍存在安装空间局促、输出端需要承受偏载力矩、传动过程需要反向自锁避免臂体下坠的需求,常规的平行轴齿轮减速结构很难在同等体积下实现超过80的减速比,同时平行轴结构无法实现输入输出轴的空间交错布置,会额外占用臂体内部的走线空间,给传感器线束、气动管路的排布带来阻碍。

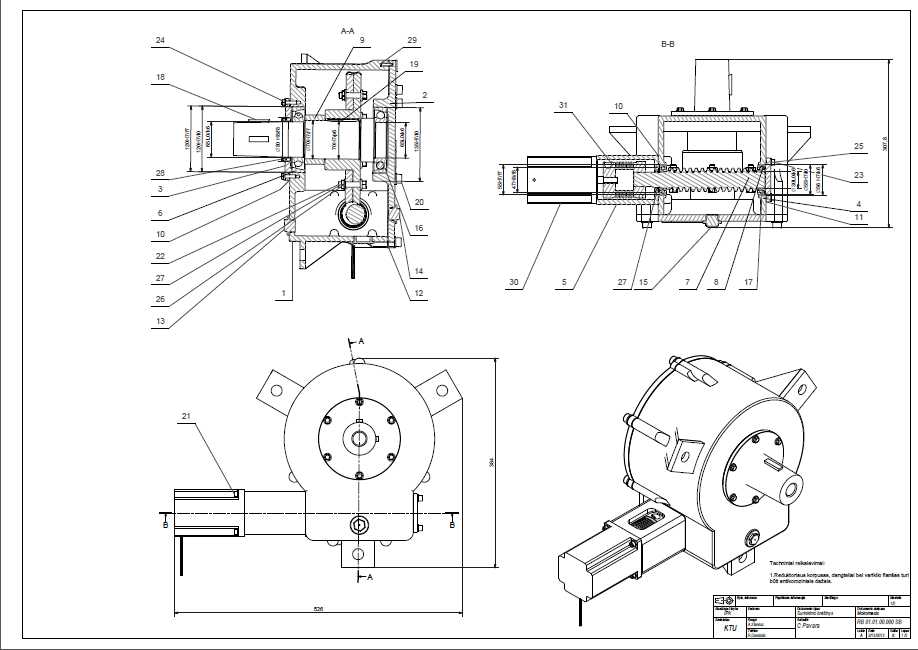

这套结构的设计思路从一开始就围绕安装边界做约束,输入轴直接对接步进电机的输出轴端,电机额定转速1450rpm的动力输入后,经过蜗杆与蜗轮的啮合传动,最终在输出端实现16.5rpm的低转速输出,同时输出扭矩达到306Nm,完全满足小型搬运机器人、装配机械手关节的负载需求。结构内部集成了适配的轴承组件与密封件,轴承选型上兼顾了径向负载与轴向负载的承受能力——蜗轮啮合过程中会产生持续的轴向分力,常规深沟球轴承无法长期承受这类轴向载荷,因此在蜗轮轴的两端分别配置了可承受双向轴向力的角接触轴承,同时在蜗杆轴端设置了推力轴承抵消蜗杆传动的轴向窜动,避免长期运行后出现啮合间隙增大、传动精度下降的问题。密封件的选型则考虑了工业车间的多粉尘、少量切削液飞溅的工况,在所有轴伸端都设置了双唇口骨架油封,箱体结合面涂覆密封胶,避免内部润滑脂泄漏,同时阻挡外部杂质进入啮合区域造成齿面磨损。从安装边界来看,整个齿轮箱的外形轮廓完全贴合机器人手臂的内部腔体尺寸,输入轴的轴径、键槽尺寸与常用的86系列步进电机输出端完全匹配,不需要额外加工转接法兰即可完成装配,输出端的法兰接口尺寸与通用机器人臂杆的安装孔位一致,可直接对接臂杆结构,减少额外的转接零件带来的装配误差。

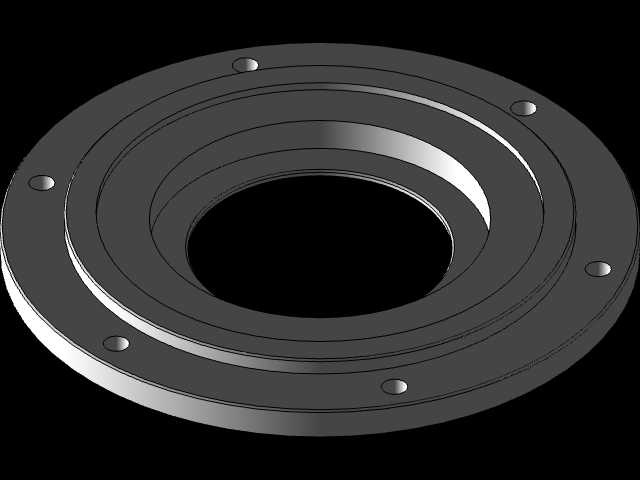

齿形设计上采用了渐开线圆柱蜗杆啮合形式,这类齿形的加工工艺成熟,普通滚齿机即可完成蜗轮的加工,后期维护更换配件的成本更低,同时啮合过程中的齿面接触面积更大,单位面积的接触应力更小,在额定扭矩下长期运行的齿面疲劳寿命更长。设计过程中还做了齿侧间隙的调整结构,在轴承端盖处设置了调整垫片组,装配时可以通过增减垫片厚度来调整蜗轮的轴向位置,进而控制蜗杆与蜗轮的啮合侧隙,既可以保证传动过程无卡滞,又能将回程间隙控制在机械臂关节允许的精度范围内,避免臂体末端定位出现过大误差。

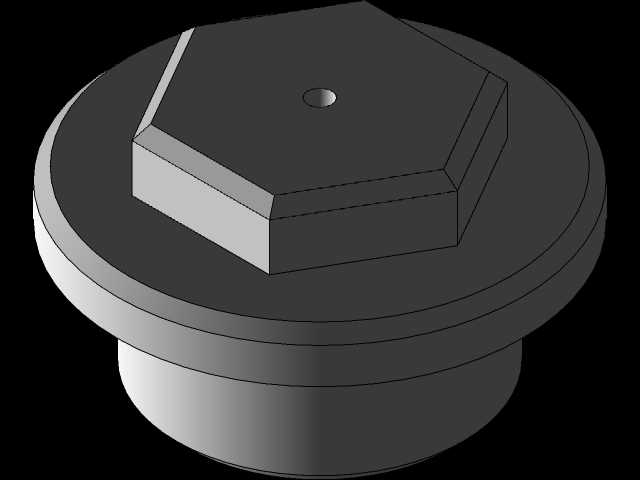

箱体的结构设计采用了分体式结构,上下箱体通过定位销与螺栓连接,既方便内部齿轮、轴承的装配,也便于后期维护时拆解检查齿面磨损情况、补充润滑脂,箱体的壁厚经过刚度校核,在额定输出扭矩下的变形量控制在0.02mm以内,不会因为箱体变形导致齿轮啮合错位。在实际选型适配时,这套结构可以直接替换同安装尺寸的谐波减速器,在对末端定位精度要求不是极高的搬运、上下料机器人场景下,成本仅为谐波减速器的三分之一,同时抗冲击负载能力更强,在突发的臂体碰撞工况下,不会出现谐波柔轮断裂的问题,可靠性更适配恶劣的车间生产环境。结构中的润滑方式采用锂基脂润滑,不需要额外设置油池、油标,避免了齿轮箱在任意角度安装时出现润滑油泄漏的问题,完全适配机器人关节多姿态转动的使用需求,无论臂体处于水平、竖直还是倾斜姿态,内部的润滑脂都能稳定附着在齿面与轴承滚道上,保证长期运行的润滑效果。
