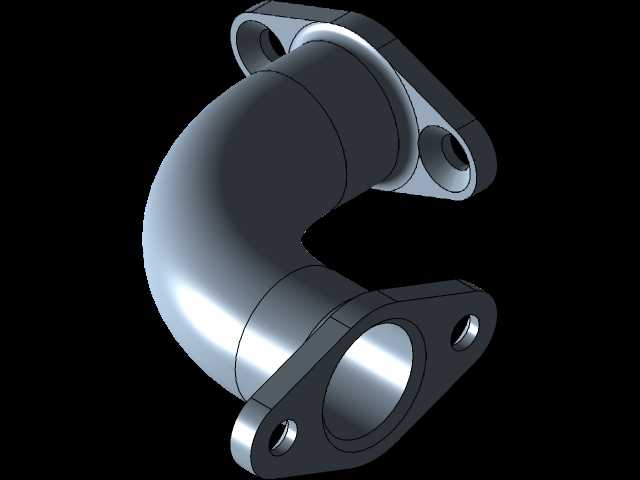

带安装法兰的90度直角弯管接头结构

　　在工业流体输送管路系统中，管路走向的变向衔接是管路布设环节无法避开的结构需求，这款带双侧法兰结构的90度弯管，正是针对直角转向管路的刚性连接场景设计的管路构件。不同于常规螺纹连接或者焊接式弯头，法兰连接的结构形式让该构件在需要定期拆解维护、管路对接精度要求较高的工况下具备更强的适配性，不管是压缩空气输送管路、低压液压回路，还是小型工艺流体的输送管线，都能通过法兰面的压紧密封实现稳定的管路导通。

　　从实际功能层面看，这款弯头的核心作用是在不改变管路通径的前提下，完成管路90度的方向切换，两端的法兰盘采用对称式的安装耳设计，每个法兰盘上预留两个螺栓过孔，安装时无需调整周向角度就能快速对齐安装位，相比四孔法兰结构，两孔的设计在小通径管路场景下能减少一半的螺栓紧固工作量，同时在空间局促的安装位置，也能降低扳手操作的空间要求。弯管的流道部分采用等径圆弧过渡设计，没有直角转折的突兀结构，流体在流经转向位置时不会产生明显的涡流区，能有效降低管路的局部压力损失，减少流体对管壁的冲蚀磨损，长期运行下的管路稳定性更有保障。

　　设计过程中，首先要明确的是安装边界的约束条件：两端法兰的密封面需要保持垂直的空间位置关系，法兰端面的平面度公差需要控制在合理范围内，避免紧固后出现密封面贴合不严导致的渗漏问题。弯管的弯曲半径取值兼顾了流道顺畅度和整体结构紧凑性，弯曲半径过小会导致流体转向时阻力激增，过大则会让弯头整体占用空间超出安装限值，最终选定的弯曲半径刚好能让内外管壁的厚度保持均匀，不会出现弯制过程中外侧管壁拉薄、内侧管壁堆皱的问题。法兰盘与弯管主体的衔接位置做了圆弧过渡的加强结构，避免连接处出现应力集中，在管路存在轻微振动的工况下，这个过渡结构能有效降低连接位置的疲劳断裂风险。

　　从安装适配的角度看，这款弯头的法兰螺栓孔中心距、密封面直径都匹配对应通径的通用法兰安装尺寸，不需要额外加工过渡接头就能直接和同规格的法兰管路、阀体、泵体出口对接。整体结构的外形轮廓没有突出的尖锐棱角，在设备内部布设管路时，不会和周边的线束、其他构件产生干涉，安装完成后弯头的外侧圆弧面预留了足够的保温层包覆空间，在需要对管路做保温处理的场景下，不需要额外调整安装位置就能完成保温层的缠绕施工。另外，法兰盘的密封面采用平面密封结构，适配常用的橡胶密封垫、金属缠绕垫等多种密封件，用户可以根据输送流体的温度、压力、腐蚀特性灵活选择密封件材质，不需要对弯头本身做二次加工。

　　在实际选型应用中，这类法兰弯头常被用在阀组出口的转向连接、泵组进出口的管路变向、设备内部气路的直角转接位置，相比焊接式弯头，它不需要现场做焊接作业，安装和后期拆解维护的效率更高，也不会因为焊接热变形导致管路对接错位；相比螺纹式弯头，法兰连接的结构在通径稍大的管路上能承受更高的管路压力，也不会因为螺纹锈蚀出现拆解困难的问题。建模过程中，所有安装尺寸的公差配合都按照管路连接件的通用公差标准设定，螺栓过孔的直径比配套螺栓直径大出合理间隙，能抵消一部分管路加工和安装时的位置误差，降低现场安装的对位难度。弯管部分的壁厚取值兼顾了结构强度和材料成本，在满足额定压力下的强度要求的前提下，尽可能控制整体重量，降低管路支撑结构的负载。
