直列四缸活塞曲柄连杆动力总成

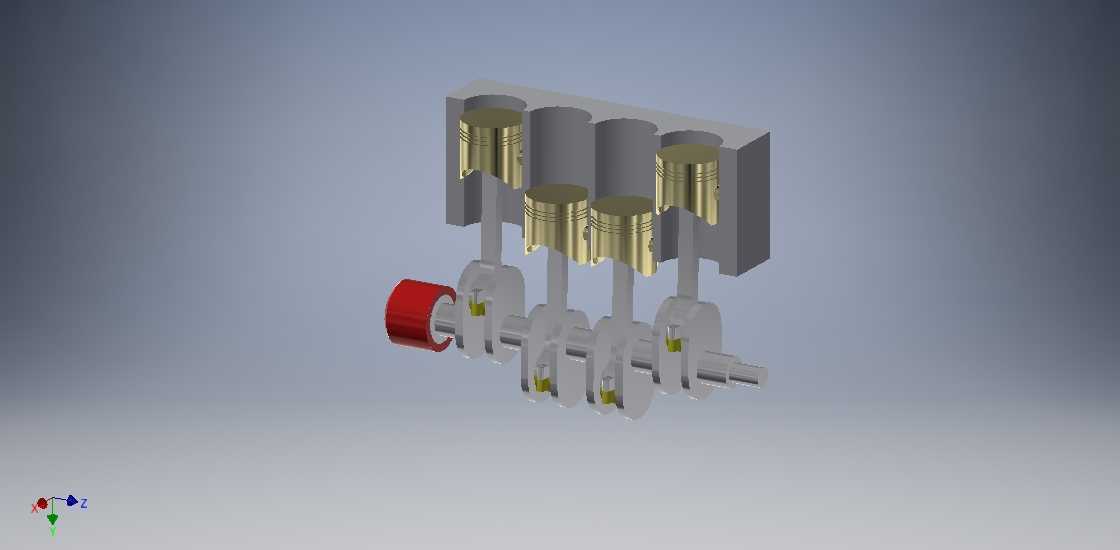

　　在乘用车小排量动力单元、小型工程机械辅助动力、教学实训台架以及内燃机原理验证项目中，直列四缸往复式动力结构是最常被拆解分析的核心总成。这套三维结构把气缸体、活塞组、连杆、曲轴、端部传动轮等关键运动件按真实装配关系完整搭建，没有用简化块体替代配合部位，工程师在评审阶段可以直接沿曲轴轴线剖切，观察四个曲柄销的相位排布、活塞在上止点与下止点之间的往复轨迹，以及连杆大头随曲轴回转产生的摆动角度变化。

　　从实际用途来看，该总成承担把燃气燃烧产生的直线推力转化为旋转扭矩的任务。气缸体上部预留四个同轴排列的缸筒腔，活塞外圆与缸壁之间保留设计间隙，裙部导向段在往复行程中承担侧向力，避免活塞头部受侧压偏磨。每根连杆通过小头活塞销与活塞铰接，大头剖分面抱合在曲轴曲柄销上，轴瓦位置的贴合宽度、螺栓锁付空间都在模型中留出了操作边界。曲轴采用全支承思路布置，主轴颈沿缸体下平面依次排布，四个曲柄销按1-3-4-2的点火间隔错开相位，相邻曲拐之间配置平衡配重，用来抵消活塞连杆组高速往复产生的一阶惯性力，减少整机怠速振动。

　　建模过程中先锁定缸体中心距与曲轴轴线高度这两个基准：缸心距决定了整机横向长度，也限制了缸筒壁厚与冷却水套的布置空间；曲轴中心到缸体顶面的高度则由活塞行程、连杆长度、活塞压缩高度共同推算，行程加大时必须同步校核连杆在最大摆角下是否会与缸筒下沿发生干涉。活塞在上止点位置时，顶面要与缸盖燃烧室凹坑预留压缩余隙，不能顶碰气门；下行到下止点时，活塞裙部不能脱出缸筒导向段，连杆大头也不能撞击缸体底部曲轴箱内壁。端部红色带轮安装在曲轴前端输出轴段，轴端台阶、键槽位置与带轮轮毂孔对应，外围留出皮带包角与张紧轮调整空间，后端轴颈则预留飞轮安装法兰面，方便后续对接离合器或负载测功机。

　　结构细节上，活塞环槽区域单独分出层级，第一道气环、第二道气环与油环的槽宽、岸部厚度按受力差异区分，避免高温高压燃气窜入曲轴箱。连杆杆身采用工字形截面走向，在相同重量下提升抗弯刚度，大头盖与杆身采用配对定位，螺栓孔周边加厚凸台分散锁紧应力。曲轴平衡块的外圆回转半径需要严格控制在缸体内部空腔轮廓以内，整机外围安装点集中在缸体侧面与底部支座，支座螺栓孔的孔位间距、底面加工平面宽度都按台架固定要求预留，装配时不需要额外改动周边管线即可完成定位。

　　在教学与选型场景中，这套结构可以直接用于运动仿真：给曲轴施加回转驱动后，能同步输出活塞位移曲线、连杆摆角范围、各运动副速度变化数据，帮助设计人员判断惯性力平衡方案是否合理；也能在新产品初期方案评审时，快速核对缸体壁厚、运动包络、润滑通道走向之间的空间冲突，减少后续物理样机反复拆装修改的成本。
