小型手动6至12毫米管径弯管加工装置

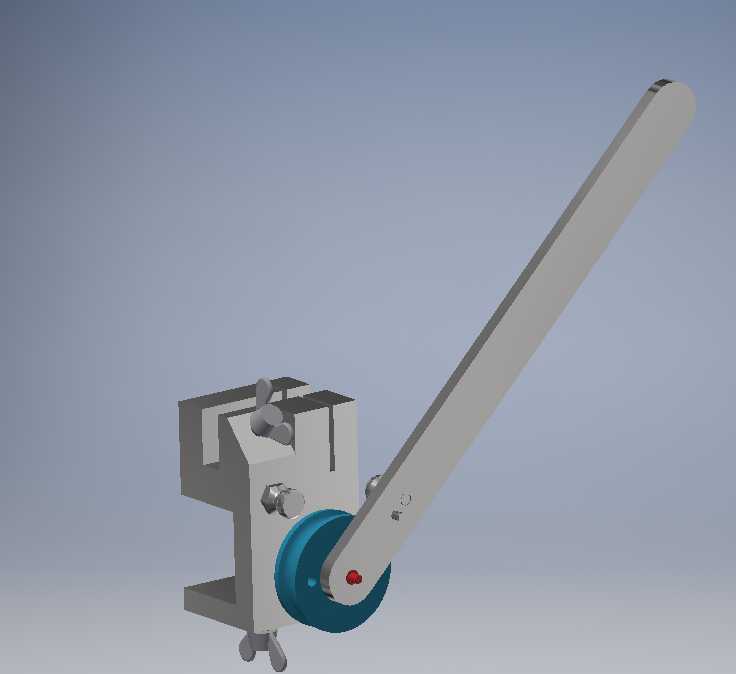

　　在现场管路预制、小型五金加工、设备维修配管这类场景里，经常会遇到小直径金属管材的弯折需求，这类加工往往批量不大、弯折角度灵活，不需要动用大型数控弯管设备，手动弯管装置就能满足加工精度与效率要求，这款适配6至12毫米管径的手动弯管装置，就是针对这类小规格管材冷弯作业设计的专用工装。从结构设计逻辑来看，装置采用分体式夹持基座搭配长力臂操作杆的布局，基座部分设置了可调节的管材夹持定位结构，能够根据不同管径的管材外径调整夹持间隙，保证管材在弯折过程中不会出现轴向窜动、表面夹伤的问题，夹持端的锁紧件采用标准紧固件，不需要额外专用工具就能完成管径适配调整，现场作业时切换加工规格的耗时极短。

　　弯折执行部分采用定半径成型轮设计，成型轮的轮槽弧度与适配管径的外圆弧度完全匹配，弯折过程中管材外壁与轮槽完全贴合，能够避免小直径管材冷弯时常见的管壁瘪陷、弯折处椭圆度超差、外侧管壁拉裂等问题，成型轮与操作杆的铰接点设置了耐磨衬套，长期反复作业也不会出现铰接间隙过大导致的弯折角度偏差。操作力臂采用加长直板结构，利用杠杆原理放大操作力矩，作业人员不需要施加过大的外力就能完成管材弯折，力臂与成型轮的连接位置设置了角度定位基准，配合基座上的角度挡块，可以快速定位常用的弯折角度，比如90度、45度这类管路安装中最常见的弯折角度，不需要每次弯折都用量具复测角度，能大幅提升批量配管的作业效率。从安装边界来看，整个装置的基座底部设置了工装安装孔，可以直接固定在钳工工作台、现场临时工装架上，不需要复杂的安装基础，整体占用的工作台面尺寸很小，即使是空间局促的维修现场、流动加工点位也能快速布置使用。装置的所有受力部件都做了应力集中优化，夹持基座的转角位置做了圆角过渡，力臂与成型轮的连接销轴采用高强度钢材加工，能够承受小直径管材冷弯时的最大弯折力矩，长期使用不会出现结构变形、断裂的问题。

　　在实际应用中，这类手动弯管装置多用于气动管路安装、小型液压系统配管、制冷设备管路维修、五金制品小批量弯管加工等场景，相比大型弯管设备，它的灵活性更强，不需要电源、气源等动力源，纯手动操作就能完成加工，尤其适合野外作业、现场维修这类没有动力配套的场景。设计过程中针对6至12毫米这个管径区间做了专门的适配，这个区间的管材多为铜管、薄壁钢管、铝管，是小型设备配管中最常用的管材规格，成型轮的轮槽深度、夹持块的夹持力都经过反复校核，既能够保证弯折时管材不打滑，又不会因为夹持力过大导致薄壁管材出现夹痕、变形。

　　操作杆的长度也经过人体工程学优化，作业人员站立操作时的施力角度符合日常作业习惯，长时间反复操作也不容易出现肌肉疲劳，铰接位置的润滑槽设计可以方便日常维护时加注润滑脂，减少铰接部件的磨损，延长装置的整体使用寿命。基座上的定位挡块可以根据弯折需求调整位置，除了标准角度弯折外，也能完成任意角度的非标弯折，满足特殊安装场景下的管路弯折需求，弯折过程中管材的受力点始终集中在成型轮的轮槽位置，管材的直线段不会出现不必要的弯曲变形，弯折后的管材直线段与弯折段过渡平滑，管路安装时的密封配合面不会因为管材变形出现密封失效的问题。
