80千瓦商用立式工业烘烤设备结构

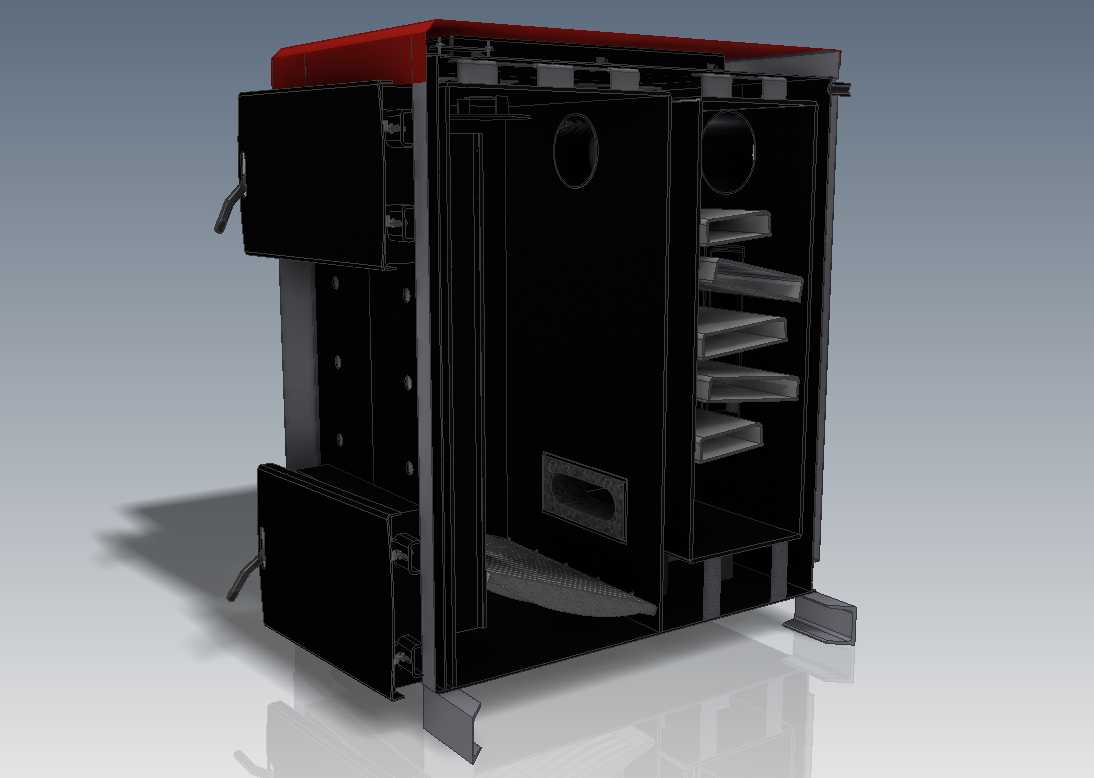

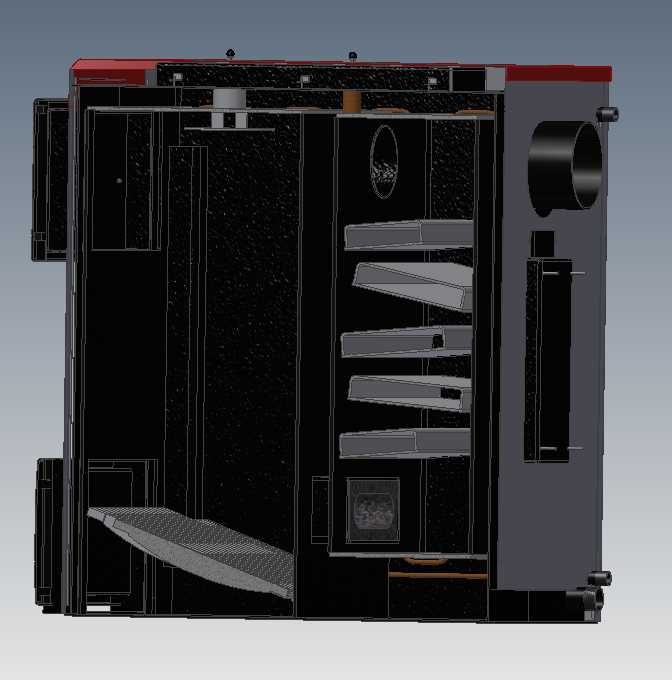

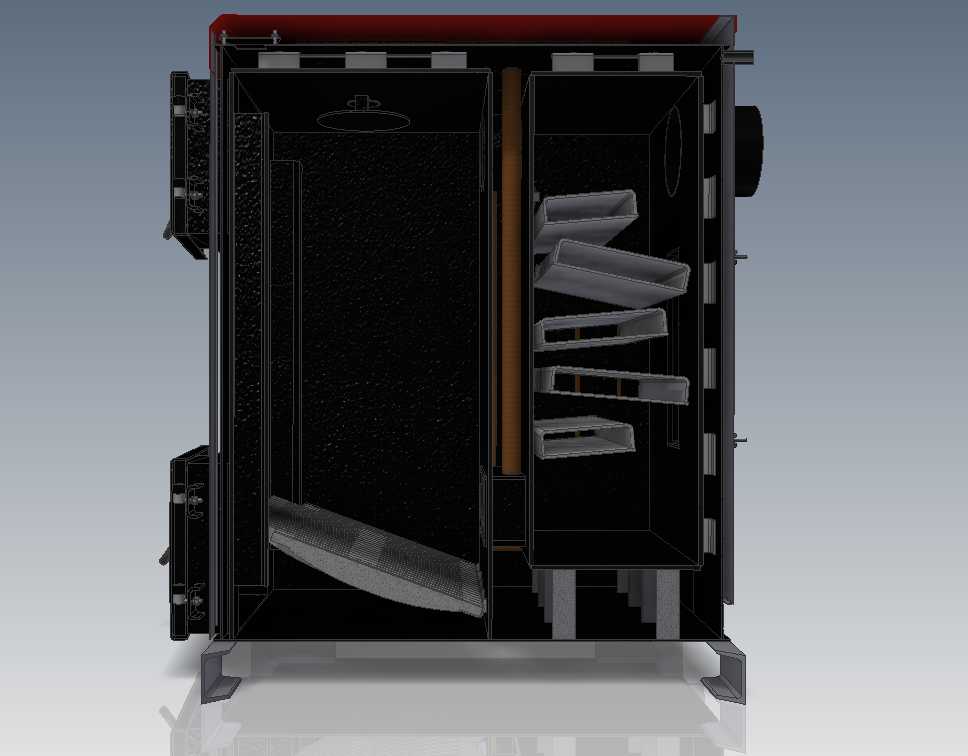

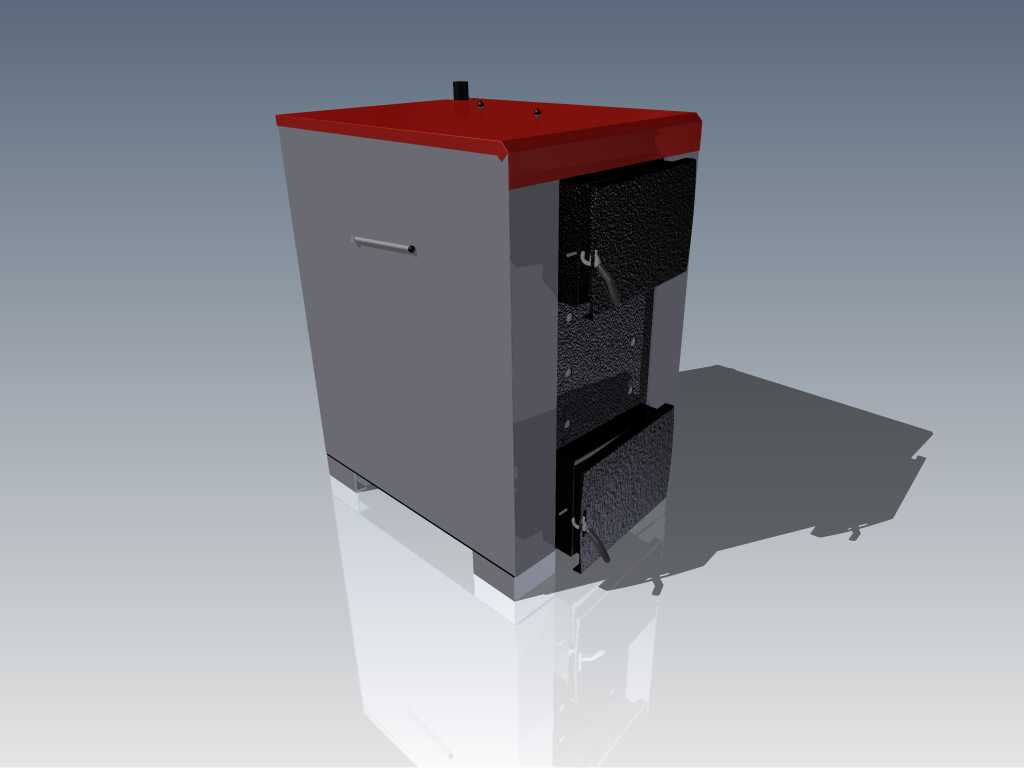

　　这款80千瓦立式烘烤设备的三维结构，在建模阶段就充分考虑了食品加工、小型工件表面热处理、农副产品烘干等多场景的适配需求，没有局限在单一商用厨房的使用边界里。从结构布局来看，整体采用立式方箱主体设计，顶部设置独立的加热舱集成区域，将发热组件、温控探头的安装位全部整合在顶部舱段，既避免了加热元件直接接触腔体下部放置的物料，也能让热流在封闭腔体内形成自然的从上至下的循环路径，减少局部过热的问题。

　　设备正面设置分层式抽拉料架结构，最下部的接渣盘采用可完全抽出的倾斜式设计，日常清理积渣、掉落的物料碎屑时不需要探身进入腔体内部，只需要抽出接渣盘即可完成清洁，这部分结构在建模时特意预留了15mm的抽拉间隙，避免长期使用后热胀冷缩导致抽拉卡滞。侧面设置的嵌入式长拉手，没有采用外凸式的设计，一方面是减少设备整体的安装占位宽度，在多台设备并排布置的中央厨房、小型热处理车间里，不会因为拉手外凸占用通道空间，另一方面嵌入式拉手的边角全部做了圆弧过渡，避免操作人员走动时剐蹭磕碰。

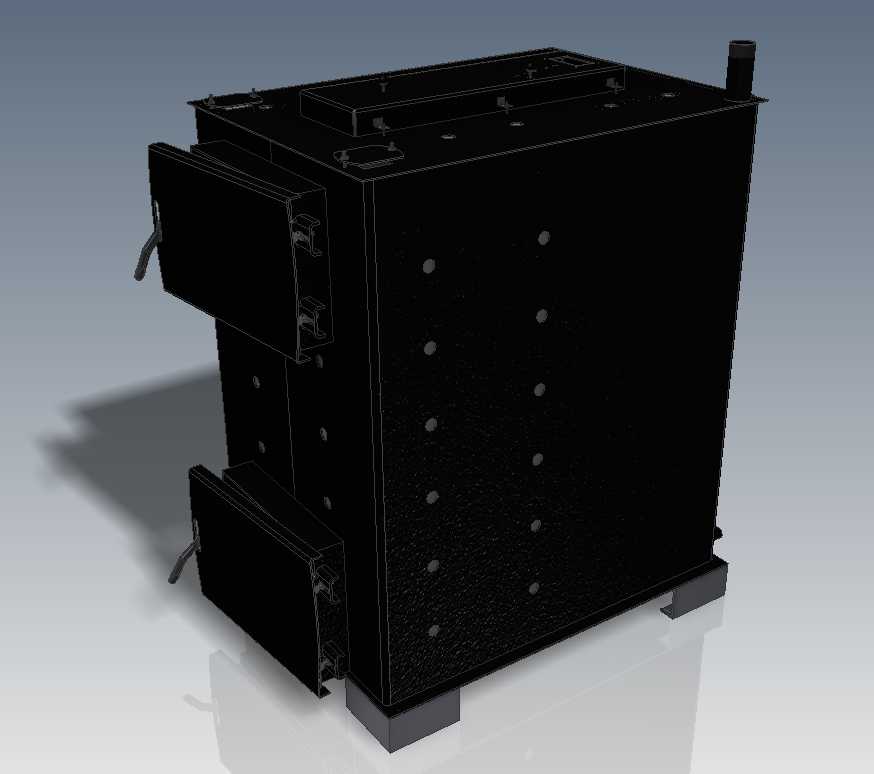

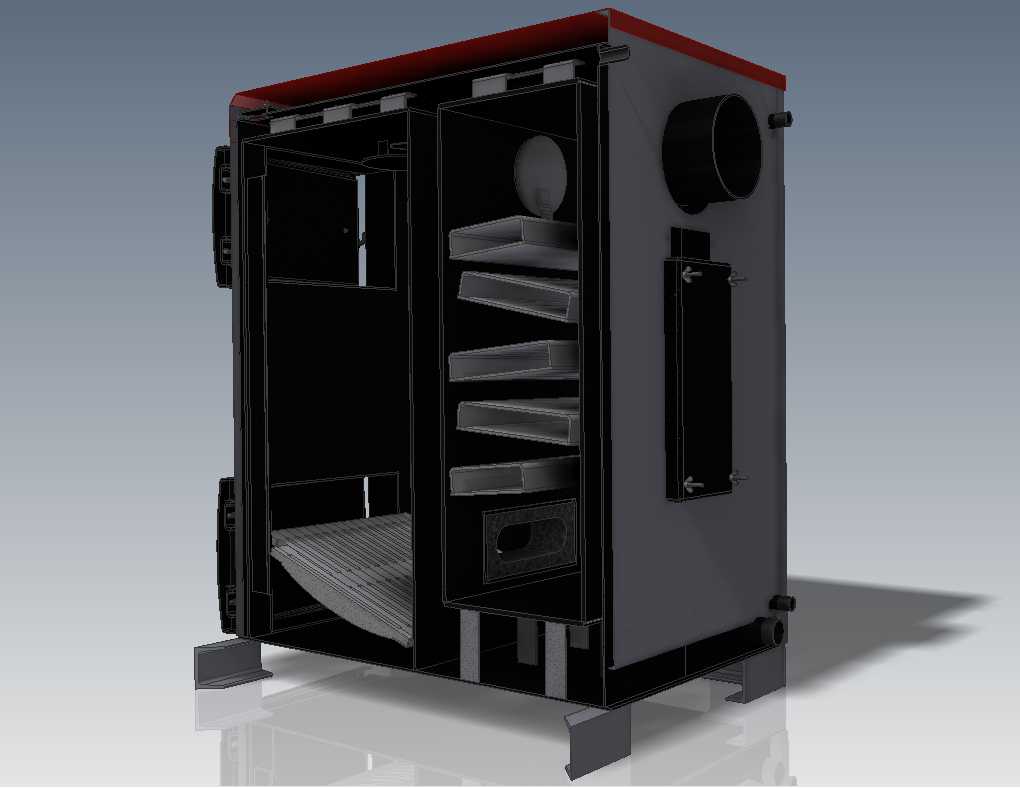

　　从安装边界来看，设备主体的底部设置了四个可调式支撑脚，单脚调节行程达到20mm，可以适配地面存在微小高度差的安装场景，不需要额外垫设垫片就能保证设备放置水平，避免腔体内的料架因为设备倾斜出现滑动错位。设备背部预留了排烟接口与电源进线的开孔位置，建模时已经将开孔的翻边结构做出来，现场安装时不需要额外做开孔的毛刺处理，直接对接排烟管道与穿线护圈即可，减少现场施工的工作量。

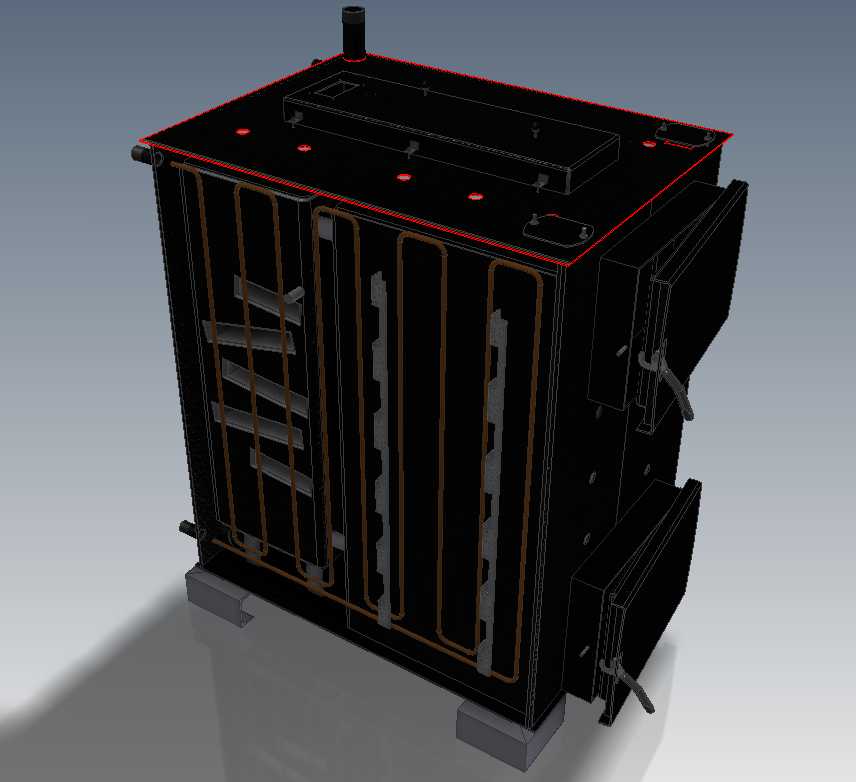

　　在功能结构的设计上，腔体内部的料架支撑采用了分段式的挂耳结构，每层挂耳的间距可以根据待加工物料的高度灵活调整，不需要额外的工具就能拆卸移动挂耳位置，既可以放置扁平的烤盘烘烤面点类物料，也可以拆除部分层架放置高度更高的工业工件做低温烘烤处理。设备的门体采用了双层密封结构，门体内侧预留了耐高温密封条的安装槽，建模时已经考虑了密封条的压缩量，关门后密封条的压缩率控制在30%左右，既可以保证腔体的密封性减少热量流失，也不会因为压缩量过大导致关门阻力过大，长期使用后密封条出现过早的疲劳失效。

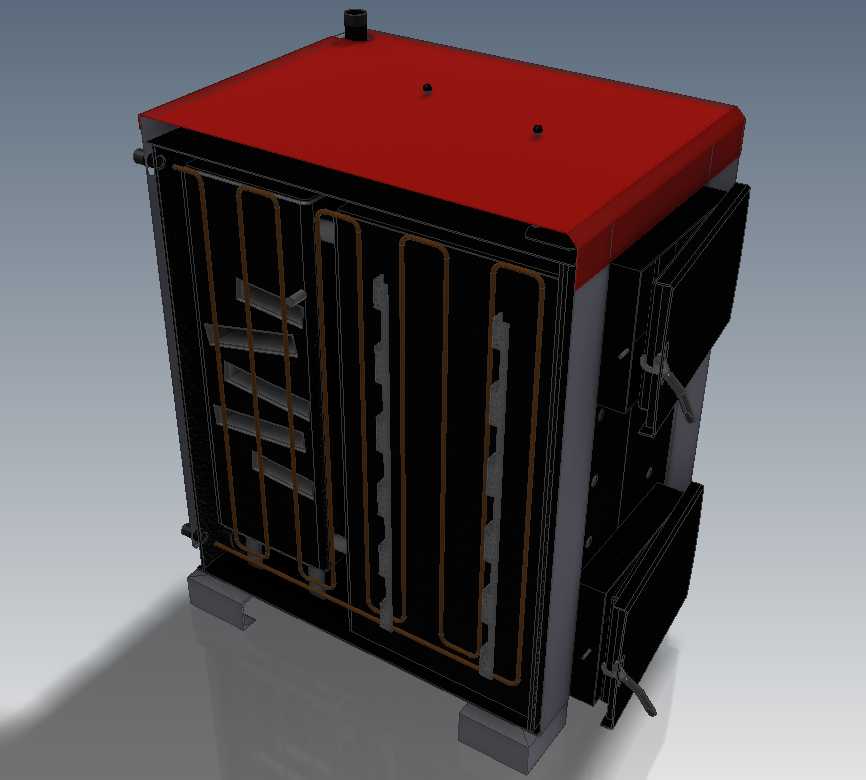

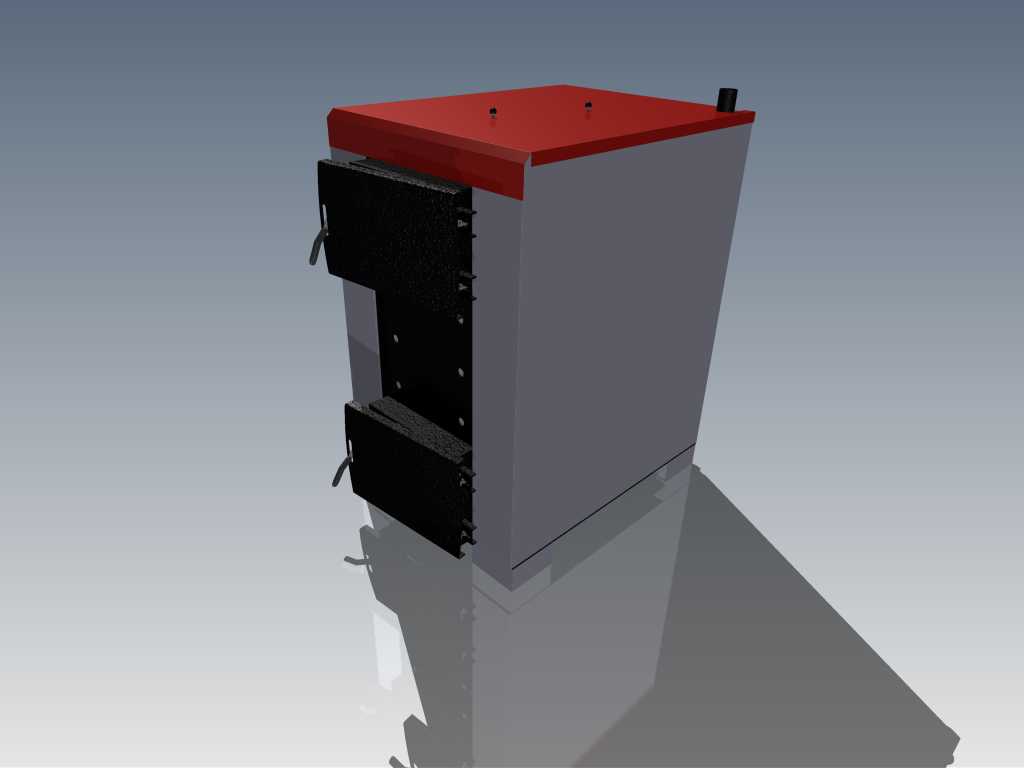

　　顶部的加热舱段做了独立的可拆卸盖板设计，后期维护加热元件、温控线路的时候，只需要拆开顶部盖板就能完成全部检修操作，不需要将整个设备的外壳拆解，大幅降低后期的维护难度。设备的外壳采用1.5mm厚的冷轧钢板折弯成型，建模时所有的折弯角都预留了合理的折弯半径，避免折弯处出现应力集中导致的板材开裂，外壳与内部保温层之间预留了20mm的空气隔热层，配合填充的保温棉，可以将设备外表面的温度控制在安全范围内，避免操作人员误触烫伤。

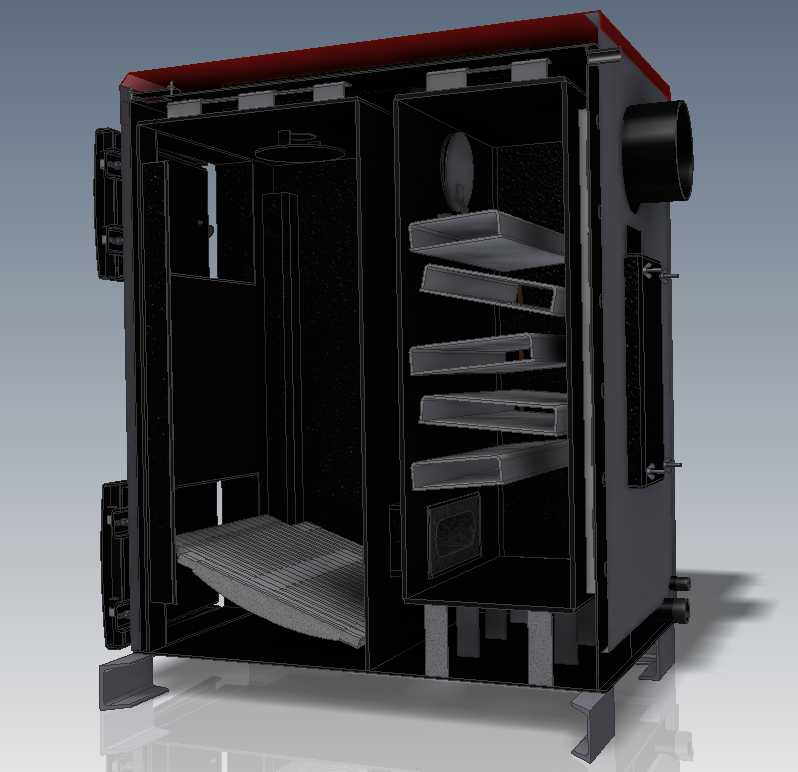

　　在热流分布的结构设计上，腔体背部设置了导流板结构，热流从顶部加热舱流出后，会沿着导流板均匀分散到腔体的各个层架位置，不会出现靠近顶部的位置温度过高、下部温度不足的温差问题，保证腔体内不同位置的物料都能获得均匀的加热效果。设备底部设置了可开合的进风调节板，可以根据不同的烘烤工艺需求调整进风量，控制腔体内的湿度与空气流通速度，适配不同物料的烘烤工艺要求。

　　从结构强度的角度考虑，设备的底部框架采用了加厚的方管焊接结构，建模时已经将框架的受力点做了加强筋处理，即使腔体内满载物料，总重量达到额定上限的时候，框架也不会出现变形下沉的问题，保证设备长期使用的结构稳定性。门体的铰链采用了可调式的重型铰链，建模时预留了铰链的调节余量，后期如果门体出现下沉错位，可以通过铰链上的调节螺丝调整门体的位置，保证门体与腔体的密封配合始终处于最佳状态，不需要更换铰链就能解决密封不严的问题。
