弹簧压紧式工业搭扣锁紧构件

　　这类带弹簧预紧结构的搭扣，在工业场景里的适用面其实比很多人想象的要广，最常见的是各类需要频繁开启、同时要求闭合后保持稳定压紧力的舱体、箱柜、检修门结构，比如户外设备的防护舱门、小型压力容器的快开检修盖、工业流水线的物料周转箱盖、试验设备的密封舱门，甚至部分农用机械、工程机械的外置护板固定，都会用到这类结构。和普通的无弹簧搭扣相比，它最核心的优势是能在扣合后持续提供稳定的预紧力，不会因为设备运行过程中的振动、构件轻微形变出现松脱，也能补偿密封件长期使用后的压缩量损失，避免密封失效。

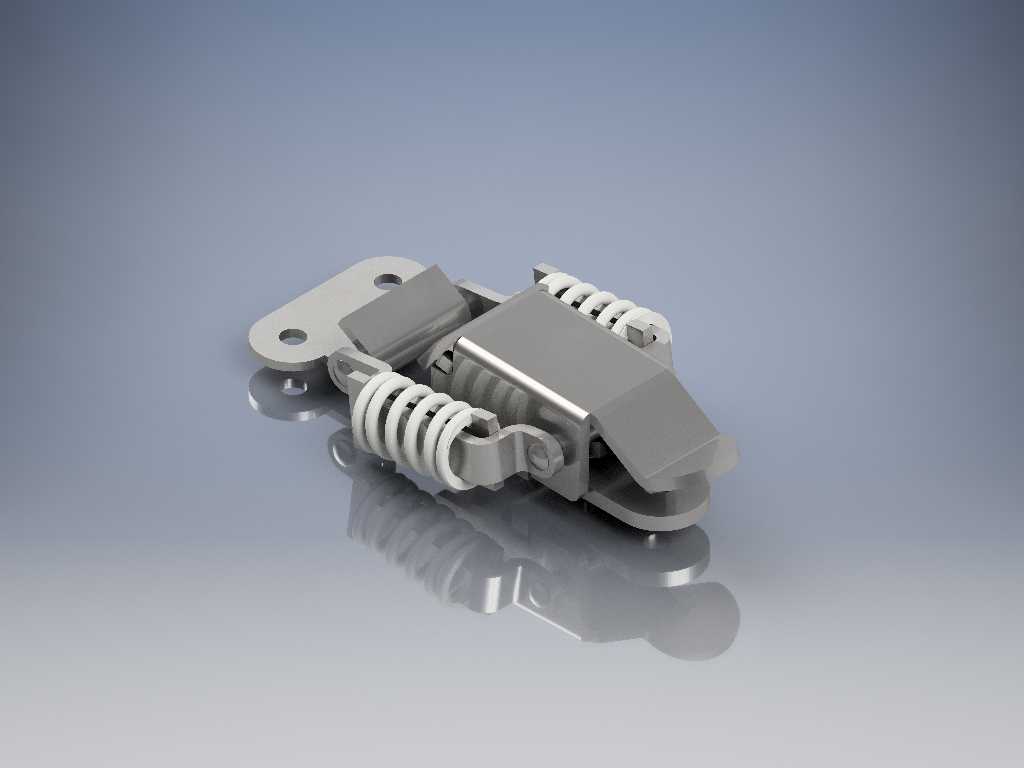

　　从结构设计逻辑来看，这个构件的核心功能是通过杠杆行程配合弹簧压缩量，实现“快速扣合-锁紧保持-一键解锁”的动作循环。底座部分的两个安装孔是沉孔设计，安装后螺栓头不会突出构件表面，避免和其他运动部件发生干涉，安装时需要注意底座的固定面必须平整，否则扣合时杠杆受力会出现偏载，长期使用会导致转轴部位出现异常磨损。扣合端的挂钩弧度是经过匹配设计的，和对应配合的挂座啮合深度足够，不会因为侧向力出现脱钩，两侧对称布置的螺旋压缩弹簧是整个结构的力源，弹簧的刚度经过匹配，既不会因为预紧力过大导致扣合操作费力，也不会因为预紧力不足导致锁紧失效。

　　实际选型使用时，首先要明确安装边界：底座的安装孔距需要和设备预设的安装位完全匹配，底座的厚度决定了安装面需要预留的沉台深度，扣合状态下整个构件的总高度要纳入设备的外部轮廓尺寸校核，避免突出部分在设备运输、运行过程中发生磕碰。弹簧的工作行程需要和搭扣的开合行程匹配，扣合到位时弹簧的压缩量要处于最佳工作区间，既不能压并导致弹簧失去弹性，也不能压缩量不足导致预紧力不够。转轴部位的间隙设计也很关键，间隙过大会导致扣合后出现旷量，间隙过小则会在长期使用后因为积尘、锈蚀出现卡滞，所以这类搭扣的转轴一般都会做一定的表面硬化处理，提升耐磨性能。

　　在不同的应用场景下，对这个构件的细节要求也有区别：如果用在有密封要求的舱门上，需要根据密封垫的压缩反力匹配对应刚度的弹簧，保证扣合后密封面的压力均匀，达到要求的防护等级；如果用在户外设备上，构件的表面处理需要满足耐盐雾、耐老化的要求，避免长期日晒雨淋出现锈蚀，导致解锁卡顿；如果用在有振动工况的设备上，还可以在搭扣上增加防脱卡簧结构，进一步避免极端振动下的意外开启。

　　建模过程中需要重点关注几个运动配合关系：杠杆绕底座转轴的转动行程要和挂钩的挂接行程完全匹配，弹簧的压缩量要随杠杆转动角度线性变化，扣合到位时杠杆要刚好越过死点位置，依靠弹簧的拉力保持锁紧状态，这时候即使受到一定的外力冲击，搭扣也不会自行松脱，只有主动扳动解锁手柄才能打开。挂钩的接触工作面要做圆弧过渡，避免扣合过程中出现硬摩擦，导致涂层脱落或者构件磨损。整个构件的所有棱边都做了倒角处理，没有尖锐的毛刺，安装和操作过程中不会划伤操作人员，也不会刮蹭相邻的管线或者其他构件。

　　很多设计人员在选用这类搭扣的时候，容易忽略安装面的平面度要求，如果安装面存在焊接变形或者加工误差，会导致搭扣扣合后受力不均，长期使用会出现弹簧疲劳、转轴变形的问题，所以在设备结构设计阶段，就要给搭扣的安装位预留足够的加工平面，必要时可以增加调整垫片，补偿安装误差。另外，搭扣的解锁力也要符合人机工程要求，正常成年人单手就能完成扣合和解锁操作，不需要借助额外的工具，这也是快开式搭扣和普通螺栓固定结构相比最大的优势，能大幅提升设备检修、物料存取的效率。
