M4至M12规格大半圆头方颈带垫螺栓

　　这类带颈半圆头螺栓在轻工输送线、仓储货架拼装、农用机械护罩固定场景里使用率极高，和普通外六角螺栓不同，它的大头圆弧面不会刮蹭经过的工件、线缆或是操作人员衣物，方颈结构卡入安装板的预制方孔后，拧动螺母时杆身不会跟转，单人就能完成单侧紧固作业，不用额外用工具卡住螺栓头防转，在狭长安装空间、盲装场景里优势非常明显。

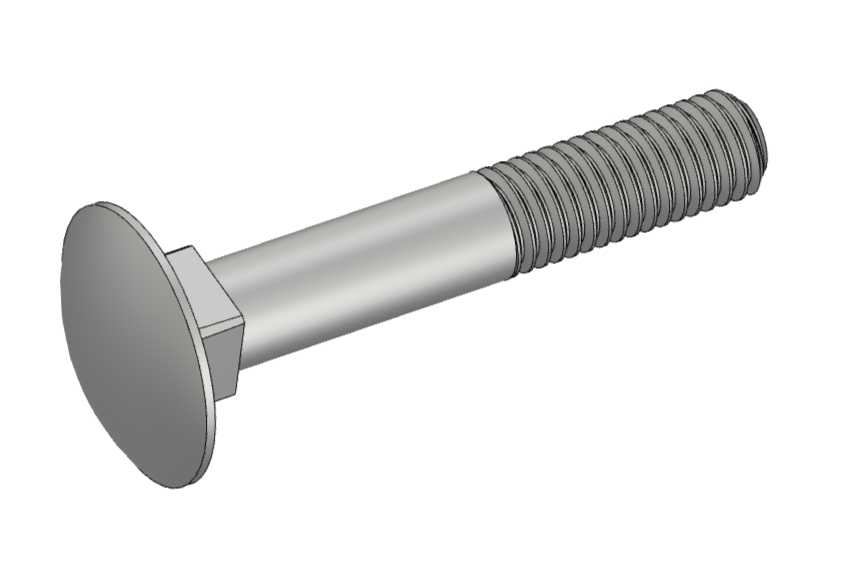

　　从结构设计逻辑来看，螺栓头部下方的凸缘垫圈和杆身是一体成型的，省去了单独加装平垫的工序，安装时不会出现平垫遗漏、装反的问题，凸缘的承压面比普通半圆头螺栓更大，拧紧时能把锁紧压力均匀分散在被连接件表面，不会压伤薄钣金、塑料护板这类低强度基材的安装面，也能降低长期受振动后连接点出现应力松弛的概率。杆身部分做了半螺纹设计，靠近头部的光杆段直径和螺纹大径保持一致，安装时光杆段可以完全穿过被连接件的通孔，让两个被连接件直接贴合在光杆位置，承受横向剪切力的时候，载荷由光杆杆身承担，避免螺纹牙型受剪出现滑牙、断裂的问题，适合有一定横向载荷的连接点位。

　　尺寸覆盖M4到M12的常用规格，不同规格对应的头部直径、方颈尺寸、光杆长度都做了系列化匹配，M4规格适合小型电气盒、薄护板的固定，M8到M12规格可以用在输送线支架、设备机架的拼接点位。安装时需要注意，预制的方孔尺寸要和对应规格的方颈做公差匹配，方孔过小会导致螺栓无法卡入到位，头部和安装面出现间隙，方孔过大则会导致防转失效，拧紧螺母时杆身跟转，无法达到预设的锁紧力矩。头部的圆弧面做了光滑过渡，没有尖锐棱角，在食品加工设备、户外公共设施这类有安全要求的场景里，不会勾挂织物、划伤人员，也不容易积存灰尘和污物，清洁维护更方便。

　　建模的时候要注意几个关键尺寸的公差配合：方颈部分的对边尺寸要取负公差，保证能顺利卡入标准方孔，头部下方的凸缘承压面要和杆身轴线保持垂直，垂直度公差控制在0.1mm以内，避免拧紧后螺栓出现偏斜，导致螺纹受力不均。螺纹段的收尾处要做退刀槽过渡，避免螺纹收尾处的应力集中，在受冲击载荷的场景下降低断裂风险。光杆部分的表面粗糙度要控制在Ra3.2以内，穿过被连接件通孔时不会刮伤孔壁，也能减少装配时的摩擦力。和普通全螺纹螺栓相比，这种半螺纹带垫方颈螺栓的连接刚性更好，因为光杆段和安装孔的配合间隙可以做得更小，连接后的两个部件不会出现明显的窜动，在有振动的设备上使用时，能大幅降低螺母松动的概率，不用额外加装防松垫圈就能满足大部分常规工况的防松要求。

　　在实际选型的时候，要先确认被连接件的总厚度，光杆段的长度要略大于被连接件的总厚度，保证锁紧后螺纹段完全伸出螺母，至少露出2到3个牙型，同时不能让螺纹段进入剪切受力面，否则会大幅降低连接的抗剪强度。如果是用在户外或者腐蚀环境里，对应的表面处理可以选择镀锌、达克罗，不同的表面处理层厚度会影响头部和方颈的实际尺寸，建模时要提前预留镀层厚度的公差，避免处理后零件尺寸超差无法装配。头部的圆弧半径是经过优化的，既保证了头部的结构强度，不会在拧紧时出现头部变形，又尽量降低了头部的突出高度，减少安装后的空间占用，在一些对安装间隙有要求的狭小空间里，比六角头螺栓的适配性更强。
