  这款环形排布的无刷脉冲电机,在结构设计上跳出了传统径向磁通电机的常规布局思路,采用多层环形框架承载定子绕组单元,适配大直径中空安装场景的特殊动力需求。从实际应用场景来看,这类结构的电机常被用于需要中心走料、穿轴的回转工作台、精密转台、特种输送分度机构,以及部分需要低转速大扭矩输出的环形驱动工位,相比传统同轴输出电机,它不需要额外设计中空转接结构,能直接将驱动单元集成在回转支承外圈,大幅缩减整套驱动机构的轴向安装尺寸,降低设备整体的结构复杂度。

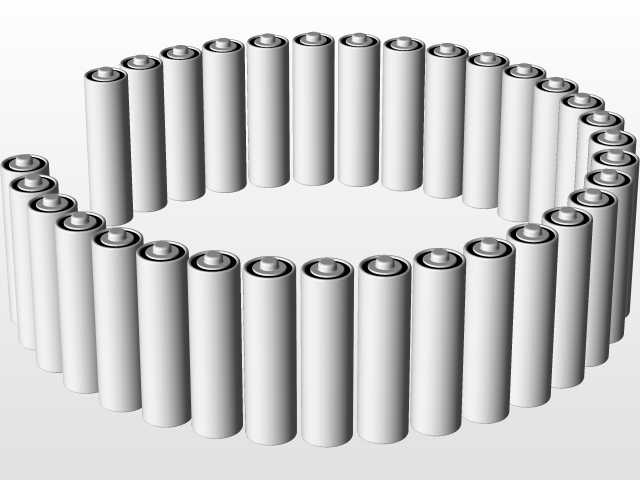

  从功能特性上看,该电机采用多绕组单元环形均布的设计,每一组绕组模块都通过独立的安装座固定在上下两层环形框架之间,绕组排布的节距经过精确计算,配合中心位置的环形磁轭结构,能够在脉冲供电模式下实现精准的步进角输出,低速运行时的扭矩波动比传统单定子无刷电机更小,多单元并联的出力方式也让电机的过载能力更强,即使个别绕组出现故障,剩余单元仍能维持基础运转,提升关键工位的运行可靠性。下层的安装底板预留了标准化的支脚安装位,每个支脚都设计了腰型调节孔,方便安装时调整电机整体的同轴度,抵消加工和装配带来的位置误差,避免定转子之间出现气隙不均导致的扫膛问题。

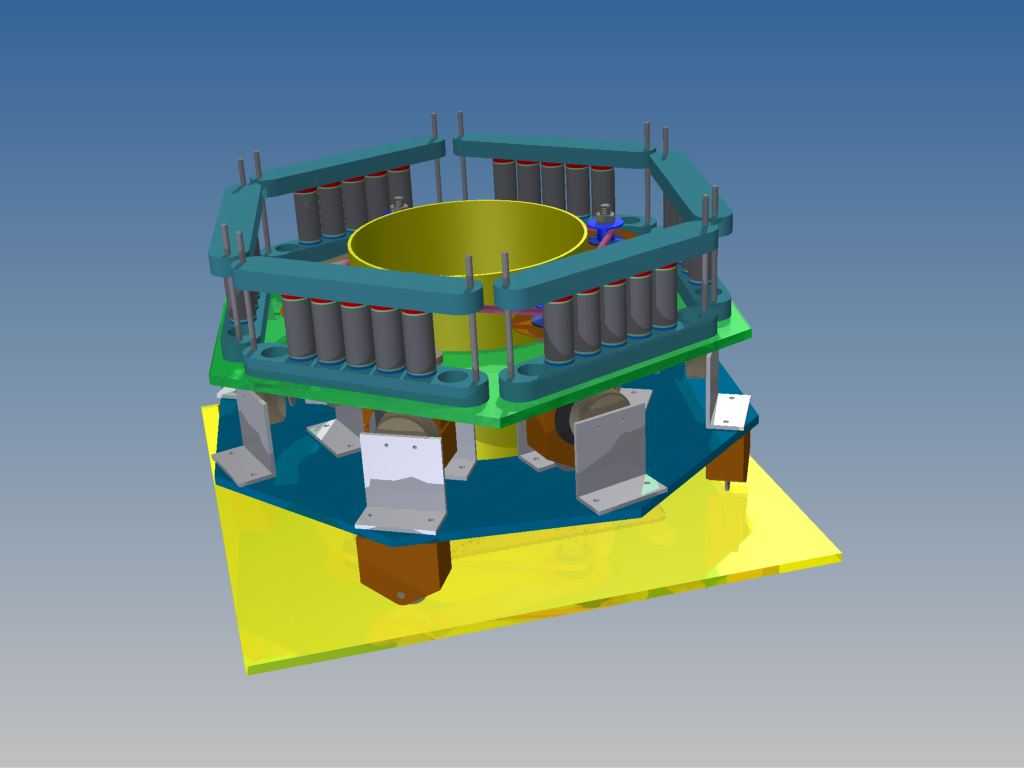

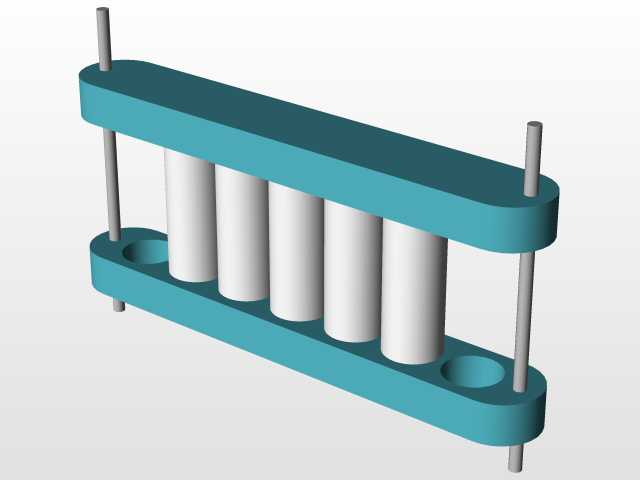

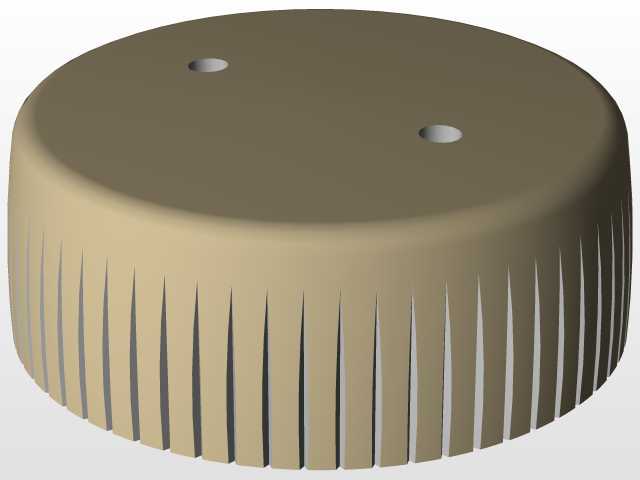

  设计过程中,首先围绕中空孔径的需求确定了中心环形磁轭的直径尺寸,所有绕组单元的安装位置都以该磁轭的圆心为基准做圆周均布,上下两层蓝色的绝缘安装框架不仅承担绕组的固定作用,还预留了绕组走线的线槽,让动力线和信号线能够沿着框架内侧规整排布,避免运转过程中线路剐蹭转子部件。框架之间的连接立柱采用绝缘材质,既保证上下层的结构连接强度,又能避免绕组之间出现爬电问题。黄色的下部安装底板采用非导磁材质,减少磁路漏磁对下方安装设备的电磁干扰,同时底板的厚度经过刚度校核,在多绕组单元的重量负载下不会出现形变,保证定转子之间的气隙尺寸稳定在设计公差范围内。

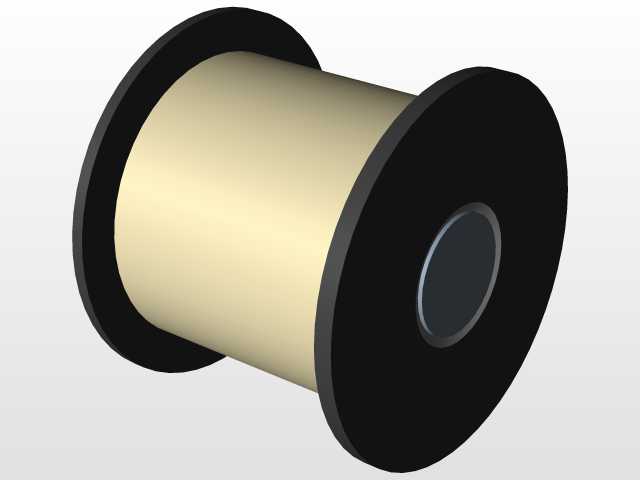

  安装边界方面,该电机的整体外径由绕组排布的外圈尺寸决定,安装时需要在底板下方预留至少等于支脚高度的布线空间,中心中空区域可以根据实际需求穿过工艺管线、工件或者输出主轴,不需要额外预留转子的避让空间,因为转子组件直接集成在环形磁轭的内侧,和中心中空区域互不干涉。气隙调整是这类电机装配的核心环节,每一个绕组单元的径向位置都可以通过安装座上的微调螺钉进行调整,装配时需要通过塞尺逐点检测每个绕组和磁轭之间的气隙值,将整圈气隙的不均匀度控制在0.05mm以内,才能保证电机运转时的出力均匀性,降低运行振动和噪音。绕组单元采用模块化设计,单个绕组损坏时不需要拆解整台电机,只需要拆下对应位置的压块就能更换故障绕组,大幅降低后期的维护成本和停机时间。

  从散热设计来看,环形排布的绕组单元之间预留了均匀的通风间隙,设备运行时转子带动的空气流动能够直接带走绕组表面的热量,不需要额外加装散热风扇就能满足持续运行的散热需求,适合在洁净度要求较高、不允许额外气流扰动的生产工位使用。上层的环形护板不仅能防止异物落入绕组间隙,还对绕组端部起到限位作用,避免电机在启停冲击下绕组出现轴向窜动。整体结构没有采用复杂的异形零件,大部分结构件都可以通过常规的钣金、机加工工艺制作,绕组模块也可以采用标准化的绕制工艺批量生产,在保证性能的前提下控制了整体的制造成本,适合在专用回转驱动设备中做定制化适配。
