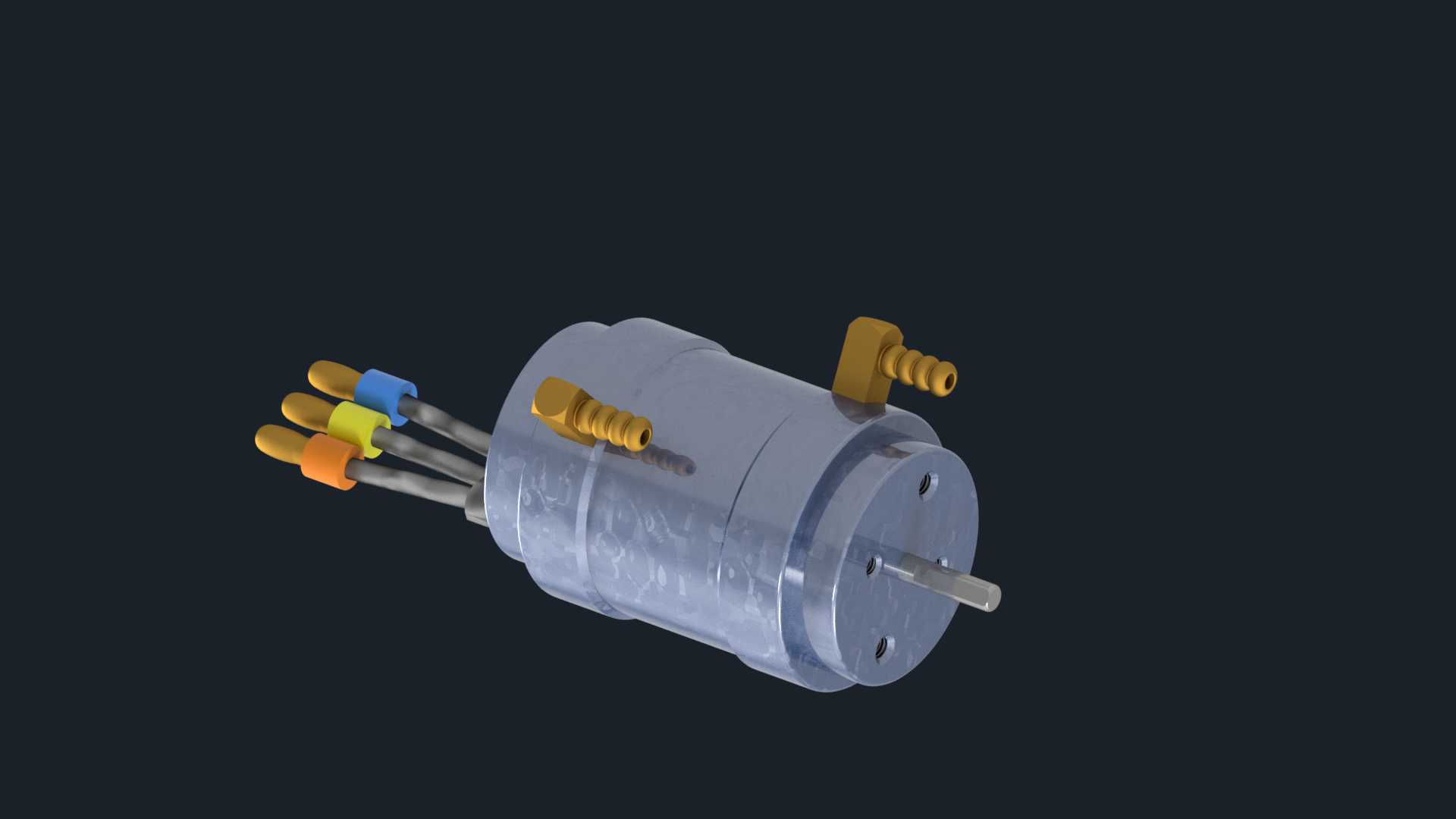

好盈Seaking2848SL无刷水冷电机结构

　　这款无刷电机主要面向遥控船模动力场景设计，尤其适配需要持续高功率输出的小型遥控作业船、竞速船模，比如水面投饵喂食船、高速遥控竞速艇这类对动力密度、持续工作稳定性有较高要求的载具。区别于普通风冷无刷电机，这款电机在壳体外侧集成了两个水冷接头，可对接船模的水冷循环管路，利用航行时的水流带走电机持续高负荷运转产生的热量，避免长时间满油门工作时出现绕组过热退磁、功率衰减的问题，能支持3900kv的高转速输出，匹配小直径螺旋桨时可以为船模提供充足的推进推力。从结构设计来看，电机采用标准的28系列无刷电机外径尺寸，壳体为一体化金属机壳加工，既保证了结构强度，也能通过金属壳体将绕组热量快速传导到水冷流道区域，提升散热效率。

　　输出轴为标准直径的金属圆轴，轴伸长度预留了足够的安装空间，可直接适配常规的船模联轴器、螺旋桨固定座，不需要额外做轴径转接，降低安装适配的复杂度。电机尾部的出线端做了分色标识，三根动力线分别用不同颜色的热缩管做了相序区分，安装时可以快速对应电调的三相接线，减少接错相序导致电机反转的调试成本，出线位置做了防拉扯的结构处理，避免船模航行时的震动导致接线处脱焊断裂。两个水冷接头采用侧出式布局，接头为标准的快插宝塔结构，可直接匹配常规内径的硅胶水冷管，安装时不需要额外做接头转接，管路走向可以顺着电机壳体侧面排布，不会和输出轴端的联轴器、船体安装座产生结构干涉。

　　安装边界方面，电机的前端盖预留了标准的安装孔位，孔位间距符合28系列船模电机的通用安装规格，可以直接固定在常规的船模电机座上，不需要额外打孔改装；电机整体长度控制紧凑，在小型船模的狭窄动力舱内也能顺利布置，不会和电池、电调、舵机等其他部件产生空间冲突。设计过程中针对船模使用场景做了针对性的结构优化，壳体接缝处做了密封处理，可阻挡航行时溅起的水花进入电机内部，避免绕组短路，同时金属壳体做了防氧化处理，长期在高湿度的水面环境使用也不容易出现锈蚀问题。转子部分做了动平衡校准，高转速运转时的震动量控制在较低水平，既可以减少航行时的整机震动，提升船模的航行稳定性，也能降低轴承的磨损速度，延长电机的整体使用寿命。从动力匹配角度，3900kv的转速参数适配2-3S的锂电池供电，搭配对应电流的船用电调，可以输出足够的功率推动自重1kg以内的小型船模达到较高的航行速度，用于投饵喂食船时，充足的动力可以保证船在携带饵料的情况下依然能稳定航行，不会出现载重后动力不足、航速过慢的问题；用于竞速船模时，水冷结构可以支持电机持续保持高功率输出，不会因为过热触发功率保护，能维持稳定的动力输出表现。

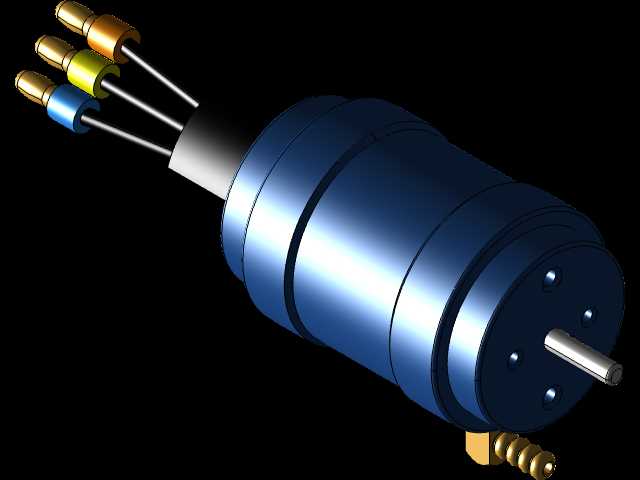

　　结构建模时还原了电机的所有外部安装特征，包括水冷接头的尺寸、安装孔位的位置、输出轴的轴径与轴伸长度、出线端的结构尺寸，在做船模整体结构设计时，可以直接导入该模型进行动力舱的布局校验，检查电机和周边部件的间隙是否合理，安装座的固定位置是否匹配，水冷管路的走向是否存在干涉，不需要再手动测量电机实物尺寸进行建模，能大幅缩短船模结构设计的周期，减少实际装配时出现尺寸不匹配的问题。
