可变头压币机及定制纪念币压制成型结构

　　在文创周边定制、金属纪念章生产、小型五金压印加工场景中，这类可变头压币机是小批量压制成型工序里的核心执行设备，区别于大型锻压设备的大吨位、固定工位特性，这类小型压币设备更适配小尺寸金属坯件的表面图案压印、浅拉伸成型作业，尤其适合纪念章、游戏代币、定制金属牌的单批次小批量生产，换型成本低，工位调整灵活，不需要复杂的模具预装流程就能完成不同图案的压制作业。

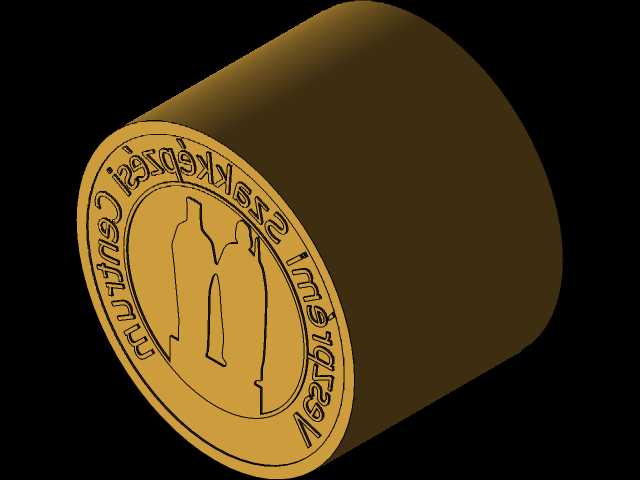

　　从实际功能来看，该压币机采用可换式压头结构，压头安装位预留了通用型装夹接口，不需要额外加工转接板就能适配不同图案的上模与下模，压合行程做了限位设计，针对1.5mm到3mm厚度的黄铜、铝合金、锌合金坯件，能精准控制压入深度，避免坯件被压穿或者图案压印深度不足的问题，压合过程中上下模的同轴度通过导柱结构做了约束，偏心误差控制在0.02mm以内，压印出来的图案不会出现偏移、边缘重影的问题，成品边缘的整齐度能满足文创产品的外观要求，不需要后续额外的飞边修整工序就能直接进入抛光、电镀环节。

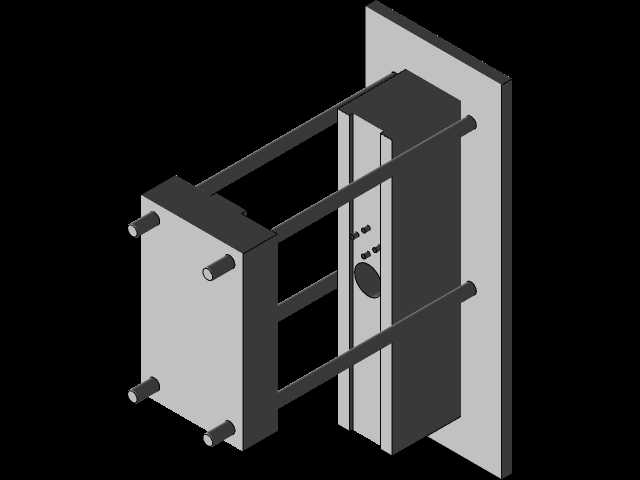

　　设计思路上，整体结构做了轻量化处理，没有采用大型压力机的厚重铸钢机身，而是用钢板焊接后做时效处理的机架，在保证压合过程中机架形变量不超过0.01mm的前提下，整体重量控制在普通车间就能人工移位的范围，不需要做专门的设备基础固定，放置在水平工作台面上就能完成安装调试。可变机头的锁紧结构采用快拆式斜楔锁紧，换模时只需要松开锁紧手柄就能取出旧压头，装入新压头后锁紧即可，整个换模过程不需要借助专用工具，单名操作人员就能在5分钟内完成不同图案模具的更换，适配多品种小批量的生产需求。设备的动力传递路径做了简化，手动操作版本的力臂经过杠杆比优化，操作人员只需要施加15kg左右的手动力，就能在模腔位置输出最大1.5吨的压合力，足够满足常规铜质、铝质纪念币的压印需求，不需要外接气源或者电源，适合展会现场定制、门店即时制作这类无工业动力接入的场景。

　　外形尺寸与安装边界方面，设备整体占地尺寸控制在350mm*280mm的矩形范围，高度不超过450mm，放置在常规高度的工作台上时，操作手柄的位置距离台面高度为120mm，符合人工站立操作的人机工程学要求，不需要弯腰或者抬臂就能完成压合操作。设备底部预留了四个M8的安装螺孔，如果需要固定在工作台面上，只需要用对应规格的螺栓穿过螺孔锁紧即可，不需要对工作台面做额外的开槽或者预埋处理。压合工位的操作空间预留了足够的取放件间隙，上下模合模状态下，进料口位置预留了10mm的开口，操作人员用镊子或者徒手就能放入直径不超过50mm的圆形坯件，压合完成后上模回程时，下模位置的顶料结构会自动把成品顶出2mm的高度，方便操作人员取件，不会出现坯件卡在模腔里的问题。

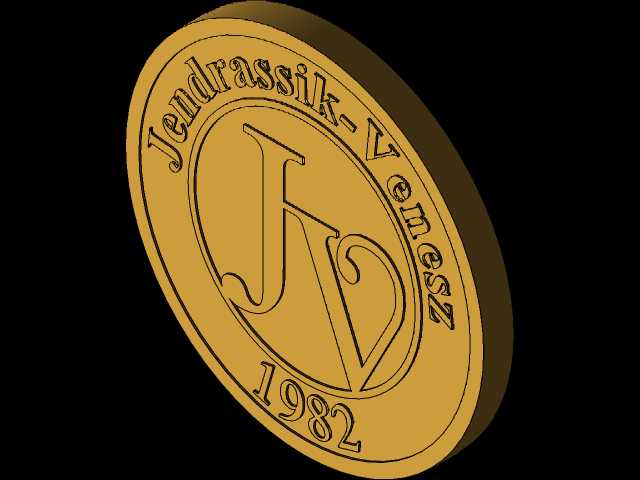

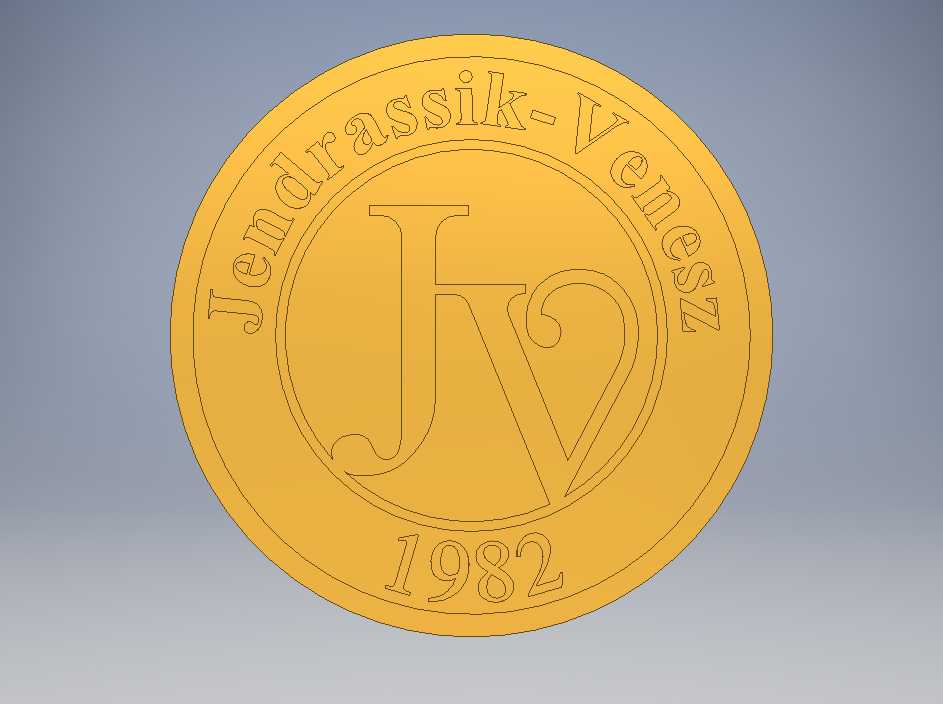

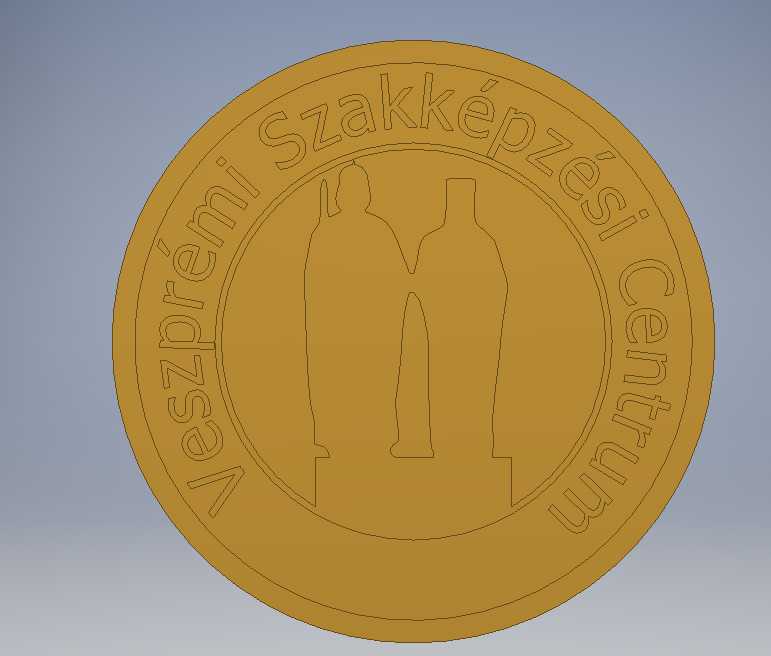

　　实际生产过程中，这类压币机的压合速度可以通过操作人员的施力节奏自由控制，对于图案细节比较复杂的模具，可以放缓压合速度，让金属材料有足够的流动时间填充模具的细微纹路，压印出来的图案线条清晰度能达到0.1mm的精度，纪念币上的文字、浮雕细节都能完整呈现，不会出现缺角、纹路模糊的问题。设备的易损件主要是上下模的固定销和导套，都采用标准件设计，出现磨损后直接采购对应规格的标准件更换即可，不需要专门定制配件，后期维护成本极低。针对不同厚度的坯件，设备的行程限位块可以做微调，通过增减限位垫片的厚度就能调整压合的最终行程，适配不同厚度坯件的压印需求，不需要对设备主体结构做任何改动。
