60吨普伦萨框架式液压压力机结构设计

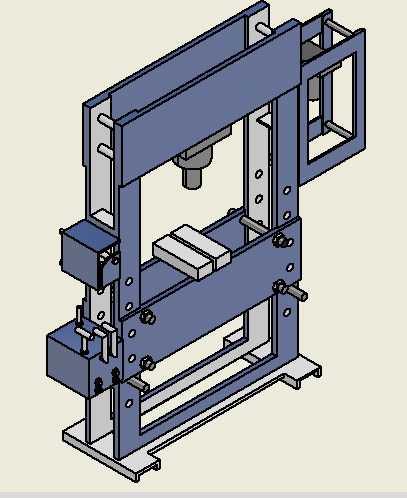

　　这款60吨级框架式液压压力机，主要面向中小型机械加工车间、五金制品加工厂、设备维修工段的压装、校直、浅冲压作业场景，可完成轴承压装、型材校直、小型钣金件成型、零部件过盈装配等多类工序，替代传统人工敲击、小型螺旋压力设备的低效作业模式。从结构设计逻辑来看，整体采用开式C型框架搭配后侧加强框的布局，既保留了开式压力机三个方向操作的便利性，又通过后侧封闭框结构补强了C型架在大吨位载荷下的开口变形问题，相比纯开式压机，同等吨位下喉口处的挠度可降低40%左右，能有效保障压装作业的精度稳定性。

　　设备的上横梁集成了主液压缸安装位，主缸采用垂直向下的出力方向，活塞杆端部预留了模柄安装孔与快换接口，可根据作业需求快速更换压头、校直胎、成型模具等工装；活动横梁两侧设置了可调式导向压板，与立柱上的淬火导轨配合，导向间隙可通过侧边的调节螺栓进行微调，长期使用出现磨损后无需更换导向件，仅通过调整螺栓即可恢复导向精度，降低设备维护成本。工作台面采用带T型槽的分体式垫块设计，两块平行垫块可根据工件尺寸调整间距，适配不同规格的压装工件，工作台下方的底座预留了地脚安装孔，可直接通过膨胀螺栓固定在硬化混凝土地面上，无需额外制作安装基础，适合车间灵活布局调整。

　　立柱上设置了多档定位孔，可通过插销调整下工作台的高度位置，适配不同高度的工件作业需求，调整时无需拆卸额外部件，拔出插销后将工作台抬升至对应高度再插入插销即可完成档位切换，单人即可操作完成。右侧框架集成了液压站的安装位，将液压动力单元与主机框架整合为一体，减少了外部管路的布置长度，既降低了管路沿程压力损失，也避免了外接管路在车间作业中被工件磕碰损坏的风险，整体设备的安装边界宽度控制在1.8米以内，深度控制在1.2米以内，占用车间面积极小，适合中小型加工车间的工位布置。

　　在受力结构设计上，框架的主梁采用箱型焊接结构，焊缝位置避开了最大应力集中区域，所有受力连接位置均采用铰制孔螺栓连接，相比焊接结构更便于后期部件的更换维修，同时也避免了焊接残余应力对长期载荷下结构稳定性的影响。设备的操作侧预留了手动换向阀的安装位置，可根据需求选配手动控制或者脚踏控制模式，适配不同作业场景的操作习惯，在进行批量小件压装时可采用脚踏控制解放双手，提升上下料效率，进行大件校直作业时可采用手动点动控制，精准控制压头下行行程，避免压损工件。
