厨余有机废弃物破碎处理设备结构设计

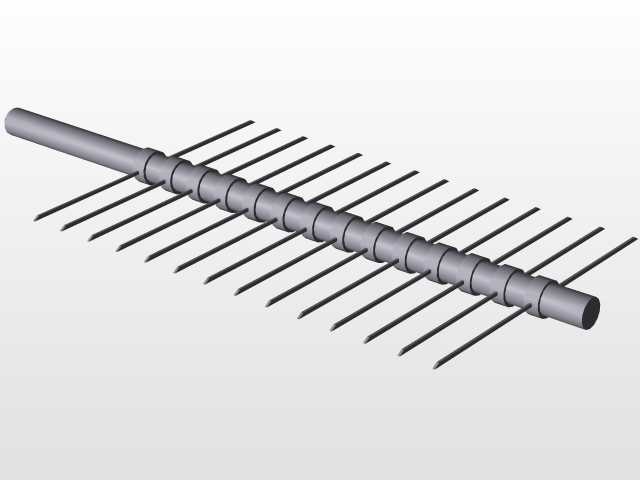

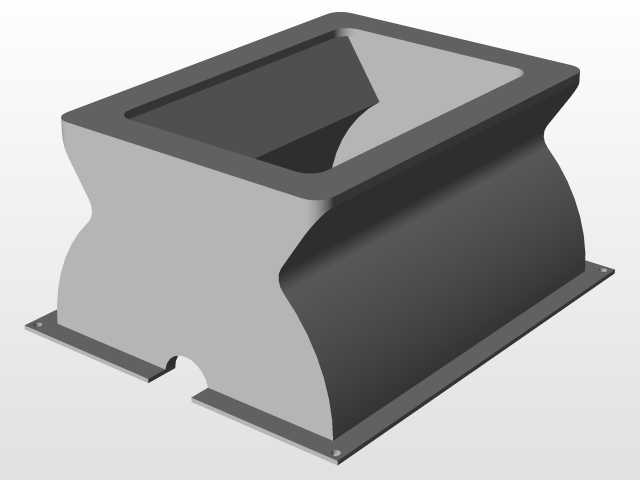

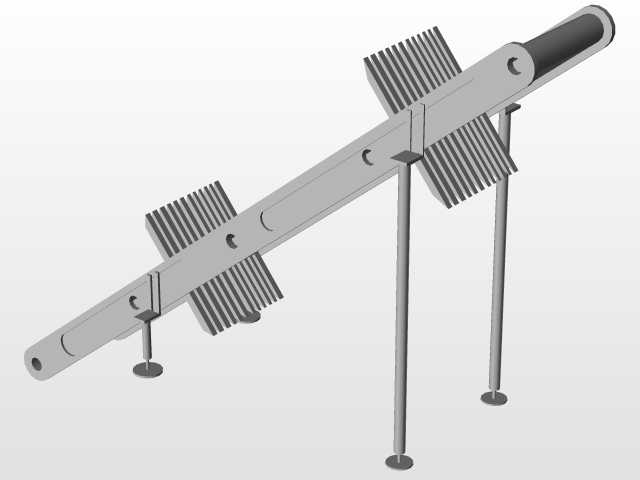

　　破碎腔内部采用双轴交错剪切的结构布局，刀轴的中心距经过反复校核，既保证对高纤维类厨余（比如菜梗、玉米皮）的撕扯剪切力，又能避免硬骨类物料卡滞时出现轴系过载，刀体的刃口角度做了15度的斜切处理，相比直刃结构，剪切时的冲击载荷能降低30%左右，对减速单元的寿命提升有明显帮助。设备的壳体采用分段式焊接结构，上壳体与下机架之间通过定位销加螺栓组连接，日常维护时不需要整体吊装壳体，只需要拆开上半段连接螺栓就能露出刀轴总成，更换磨损刀块的作业时间能压缩到1小时以内，比传统整体式壳体的维护效率提升不少。在中小型餐厨处理站点、社区厨余垃圾集中点、农贸批发市场有机废弃物处置工位，这类破碎设备是前端减容处理的核心单元，很多运维人员在选型时容易忽略进料口与现场收集容器的匹配度，导致作业时需要反复人工拨料，反而降低处理效率。这款设备的设计首先从进料端的人机工程角度切入，进料斗的上沿高度控制在1.1米左右，刚好适配常规120L标准厨余垃圾桶的倾倒高度，不需要额外垫高作业面，也能避免倾倒时物料外溅。

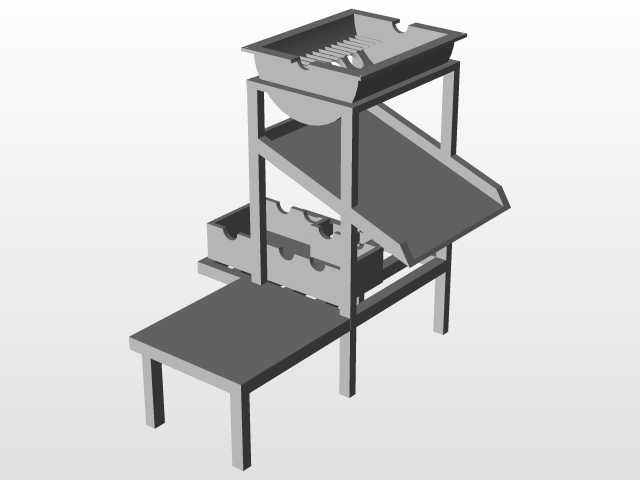

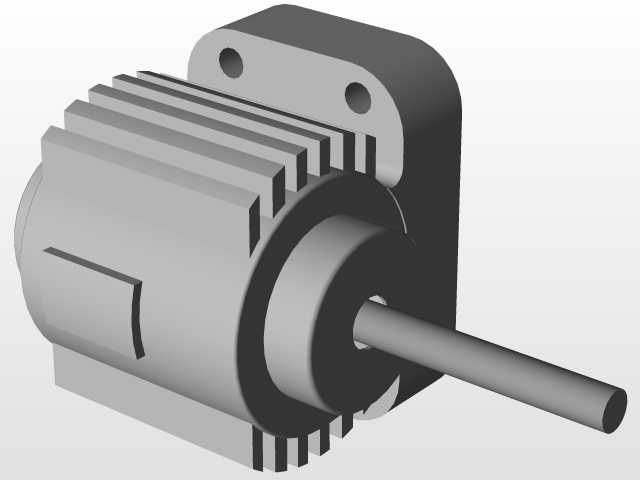

　　从安装边界来看，设备整体的占地投影尺寸控制在1200mm*800mm范围内，底部预留了四个M16的地脚安装孔，孔位间距适配常规的型钢焊接机架，不需要额外做定制化的安装基础，对于场地受限的小型处理站点来说，不需要大规模改造现有场地就能完成布设。出料端的导料槽做了12度的向下倾角，刚好适配下方接料输送带的进料高度，破碎后的物料粒径控制在20mm-30mm区间，既满足后续堆肥、厌氧发酵工艺的进料粒径要求，又不会因为过度破碎导致物料含水率过高出现沥水二次污染的问题。设备的驱动单元布置在机架的侧方，和破碎腔之间做了密封隔板隔离，避免破碎过程中溅出的汁水、残渣进入传动区域，日常清洁时可以直接用高压水枪冲洗壳体外部，不会影响传动部件的正常运行。

　　在安全防护设计上，进料口内部设置了防飞溅挡板，挡板采用铰接式结构，正常倾倒物料时挡板被物料顶开，设备运行时挡板在重力作用下自然下垂，能阻挡破碎过程中弹出的小块硬物，避免作业人员被飞溅物碰伤，同时进料口的边缘做了圆弧翻边处理，没有尖锐的焊接棱角，作业时即使肢体碰到进料口边缘也不会出现划伤。很多同类设备在处理高含水率有机垃圾时，容易出现物料粘黏在腔体内壁的问题，这款设计在腔体内壁做了镜面抛光处理，同时在刀轴的端部设置了柔性刮料板，刀轴转动时刮料板会同步扫过腔体内壁，把粘黏的物料刮落进入出料端，避免长期粘黏导致的腔体堵塞、物料发酵发臭的问题。

　　从结构建模的角度来看，整个设备的零件拆分遵循了易加工、易装配的原则，所有的焊接件都预留了焊后加工的余量，轴类零件的配合公差选用H7/k6的过渡配合，既保证传动时的同轴度，又不会因为配合过紧导致装配困难，标准件的选用全部采用国标通用规格，后期更换配件时不需要找厂家定制，在本地五金机电市场就能采购到同规格的替换件，大幅降低了设备的全生命周期运维成本。设备的整体重心控制在机架的几何中心位置，满载运行时的重心偏移量不超过20mm，运行时的振动幅度控制在0.1mm以内，不需要额外做减震基础就能稳定运行，对于布置在楼层上的社区处理点来说，不会因为设备振动产生结构传声，影响周边的办公或居住环境。
