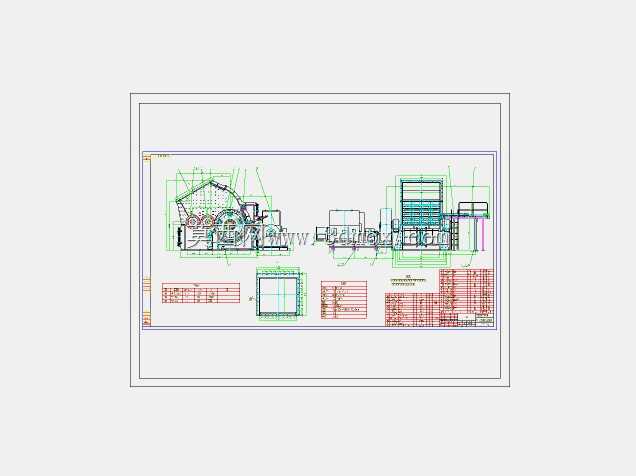

破碎筛分联合生产线设备结构设计图纸

　　粗碎单元采用颚式破碎结构的受力框架设计，动颚摆动轨迹的偏心距参数经过反复校核，在处理抗压强度不超过320MPa的矿石、混凝土块料时，可通过调整排料口间隙实现100-300mm粒径范围的出料控制，设备进料口的宽度尺寸匹配常见的铲车卸料高度，两侧设置的挡料板延伸段采用可更换的耐磨衬板结构，无需整体拆卸机架即可完成磨损件更换，大幅缩短现场维护停机时长。筛分单元采用多层振动筛结构设计，筛网的张紧机构采用快拆式压条固定，不同孔径的筛网可根据成品骨料的级配要求快速更换，筛箱的支撑弹簧布置位置经过动平衡计算，设备满负荷运行时的横向振幅控制在2mm以内，避免振动传递到相邻的破碎单元造成结构疲劳损伤。在矿山骨料加工、建筑固废资源化处理、露天采矿物料转运环节，破碎与筛分设备的衔接合理性直接决定整条产线的处理效率与成品粒型达标率，这套图纸覆盖的破碎筛分联合设备组，正是针对中硬物料连续处理场景设计的成套结构方案。从产线布局逻辑来看，设备组沿物料流向依次排布粗碎单元、中细碎单元、多级筛分单元与返料输送结构，各单元的安装基准面预留了150mm的二次灌浆层调整余量，可适配不同现场的地坪标高误差，避免因基础施工偏差导致的设备对接错位问题。

　　设备组的各衔接溜槽均采用变角度设计，针对含水率较高的黏性物料，溜槽内壁预留了衬板安装位，可加装高分子耐磨板减少物料黏附堵料的概率，溜槽与设备接口处采用软连接结构，可抵消设备运行时的振动位移，避免刚性连接出现焊缝开裂问题。从安装边界来看，整套设备组的横向总宽度控制在8.5m以内，纵向排布长度根据处理产能的不同可在22-30m范围内调整，各设备的地脚螺栓孔位均标注了相对基准线的公差范围，现场安装时可先定位主破碎单元的中心线，再依次向两端延伸定位筛分、输送单元，降低现场安装的测量放线难度。

　　设计过程中针对设备的检修空间做了充分预留，粗碎单元的动颚检修侧预留了不小于1.2m的操作通道，筛分单元的筛网更换侧预留了2m的抽拉空间，各传动部件的防护罩均采用分段式结构，日常检查皮带张紧度、轴承温升时无需拆卸整个防护罩。针对产线的扬尘控制需求，各设备的进料口、出料口均预留了除尘管道接口，接口尺寸匹配常见的工业除尘设备风管规格，无需额外制作变径接头即可完成除尘系统对接。设备的润滑管路采用集中布线设计，主轴承、偏心轴等需要定期注油的点位均引出到设备外侧的集中注油站，操作人员无需靠近运行中的设备即可完成润滑保养作业，降低现场作业的安全风险。

　　这套结构设计方案充分考虑了不同工况的适配性，无论是固定式的矿山骨料生产线，还是临时布置的建筑固废处理现场，都可以通过调整各单元的排布间距适配场地条件，设备的主体结构采用模块化设计，单个模块的最大运输重量不超过12t，可满足普通货运车辆的运输要求，无需调用特种运输设备，降低项目的设备转运成本。在结构强度校核方面，所有承重机架的钢板厚度、加强筋布置位置均按照满负荷1.5倍的动载荷系数计算，针对设备运行时的交变应力集中部位，额外增加了圆弧过渡结构减少应力集中，延长设备的整体使用寿命。
