工业用铝合金型材支撑框架结构设计

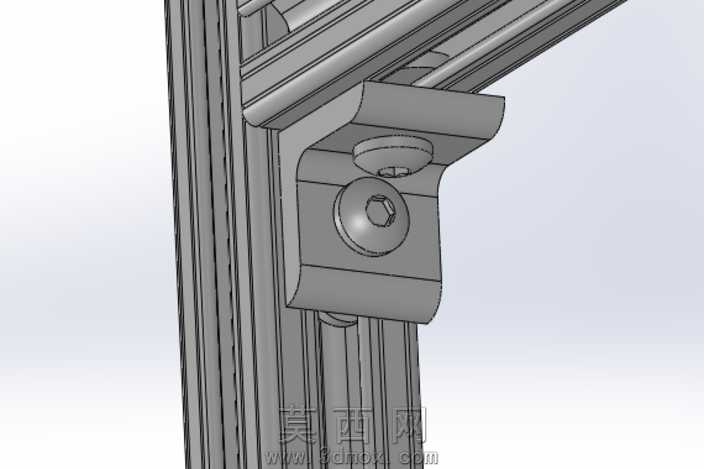

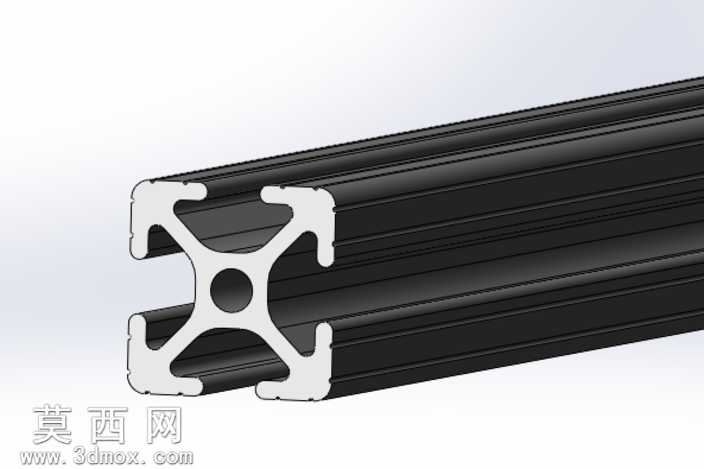

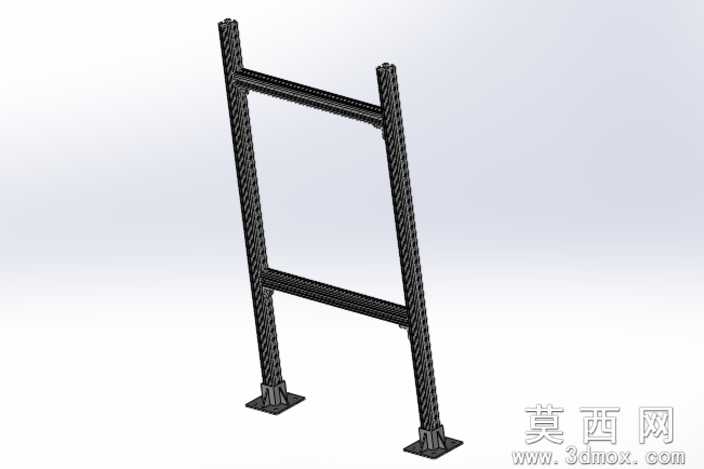

本作品为工业场景使用的铝合金型材支撑框架，采用三维参数化建模方式完成整体设计，建模过程中严格遵循工业铝型材的通用装配规范，对每一处型材的截面参数、连接位置、固定点位都做了精准的尺寸约束，确保模型可直接对接生产加工环节的尺寸校验需求。渲染阶段采用哑光金属材质模拟铝合金阳极氧化后的表面质感，对型材表面的防滑纹理做了凹凸贴图处理，还原工业铝型材真实的表面肌理，底部固定基座采用铸铁质感的材质表现，区分不同部件的材质属性，让整体模型的视觉层次更加清晰。结构设计上采用双立柱加双横向横梁的框架形式，立柱选用带防滑槽的工业铝型材，既可以保证整体框架的竖向承重能力，也为后续加装外部功能面板、挂载配件预留了安装槽位；两根横向横梁分别设置在立柱的中上部与中下部，形成稳定的矩形受力结构，可有效分散竖向载荷与侧向扭力，避免框架受力变形。底部的方形固定基座通过螺栓结构与立柱底端连接，基座预留了地面膨胀螺栓的安装孔位，可直接将框架固定在工业场地的地面上，保证整体结构的安装稳定性。设计思路围绕工业场景的通用支撑需求展开，整体结构无冗余部件，所有型材均采用标准规格，无需定制特殊截面的型材即可完成组装，大幅降低生产制造成本与组装难度；框架的模块化设计也支持后续根据使用需求拓展横梁数量、调整横梁安装高度，适配不同的设备挂载、防护围挡、工位支撑等使用场景，模型的所有装配关系都做了干涉检查，确保各部件之间无装配冲突，可直接导出工程图纸用于生产下料、组装指导。
