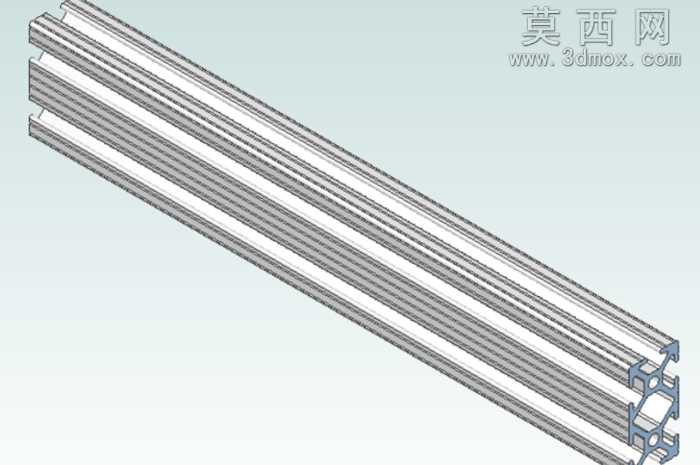

工业用多槽长条铝合金型材三维建模

本次建模针对工业常用的多槽长条铝合金型材展开，建模初期首先梳理型材的截面特征，该型材为长条形等截面构件，沿长度方向截面保持一致，因此优先采用草图绘制截面轮廓再拉伸的建模逻辑，大幅提升建模效率同时保证型材长度方向的尺寸一致性。首先在草图绘制阶段，精准勾勒型材的外轮廓边界，再逐一绘制型材上的多组安装槽、侧边卡位结构、内部加强筋的轮廓线条，绘制过程中严格约束各槽位的宽度、深度、相邻槽的间距尺寸，保证槽位的平行度与位置精度，同时对截面的尖角位置做微小的倒圆角处理，还原实际铝型材挤出工艺后的边角特征，避免建模出现不符合生产实际的尖锐直角。完成截面草图后，通过拉伸特征生成型材的主体长度结构，拉伸过程中保持拉伸方向与截面平面垂直，保证型材整体的直线度，还原铝型材长条状的基础形态。材质设置阶段，选用铝合金材质参数，调整材质的金属度、粗糙度参数，还原工业铝型材表面哑光银白的金属质感，同时对型材的槽位内壁、卡位结构的接触面做细微的材质区分，模拟实际型材加工后不同面的表面处理差异。渲染阶段采用柔和的侧方打光，光线沿型材长度方向斜向照射，清晰呈现各条槽位的凹陷结构、侧边卡位的凸起形态，以及型材端部的截面细节，让型材的多层槽结构、加强筋布局都能清晰展现。建模过程中针对型材的安装卡位结构做了细节优化，调整卡位的卡扣角度与凸起尺寸，保证结构符合实际工业铝型材的装配逻辑，虽然模型未做极致的细节完善，存在部分位置的细节简化，但整体结构完全匹配工业装配使用的需求，能够满足机架搭建、设备框架组装等场景的模型调用需求，模型整体结构规整，沿长度方向的特征均匀分布，还原了铝型材作为标准工业构件的形态特点。
