可调节尺寸水平垂直插头连接挂钩结构

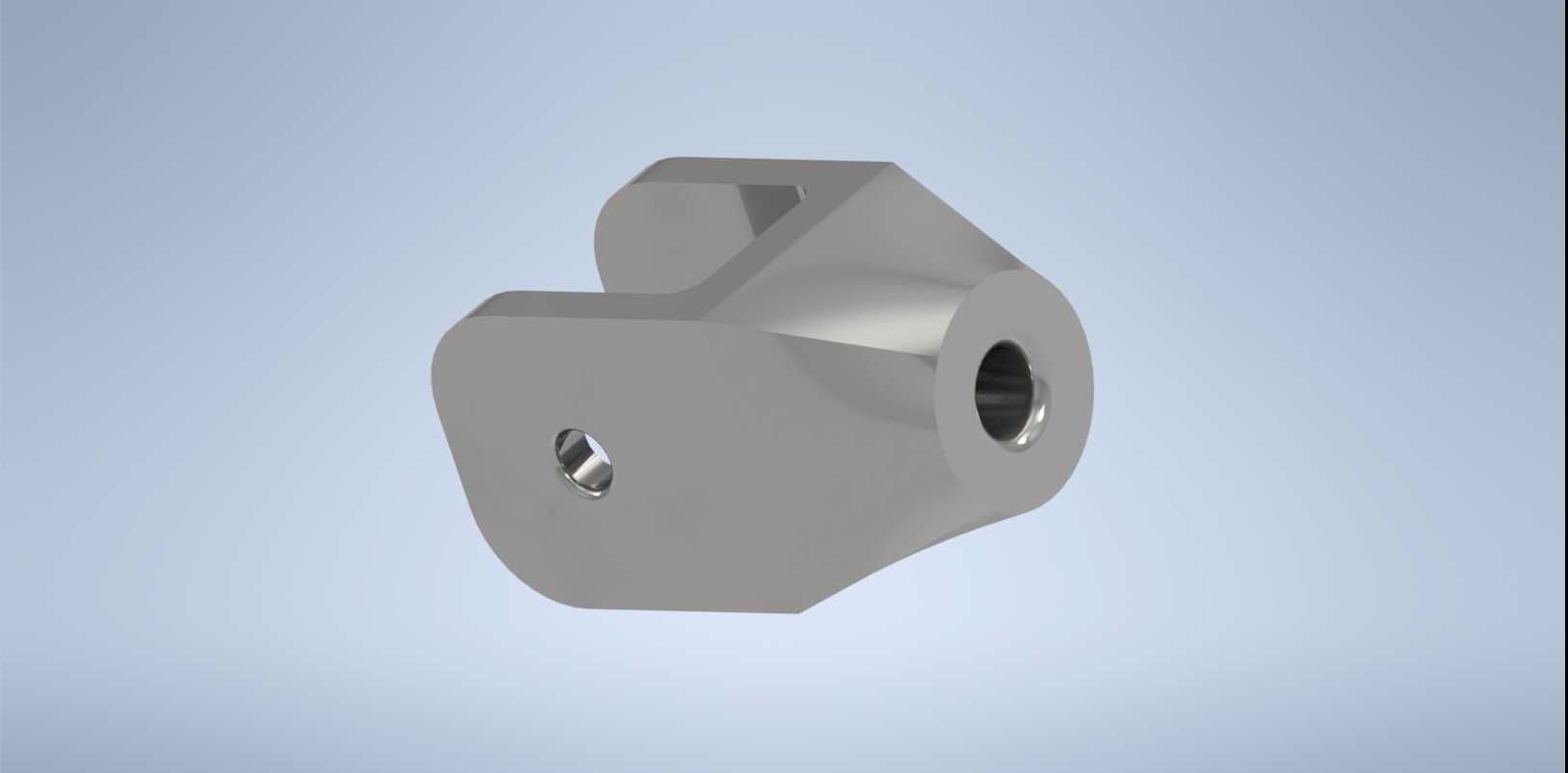

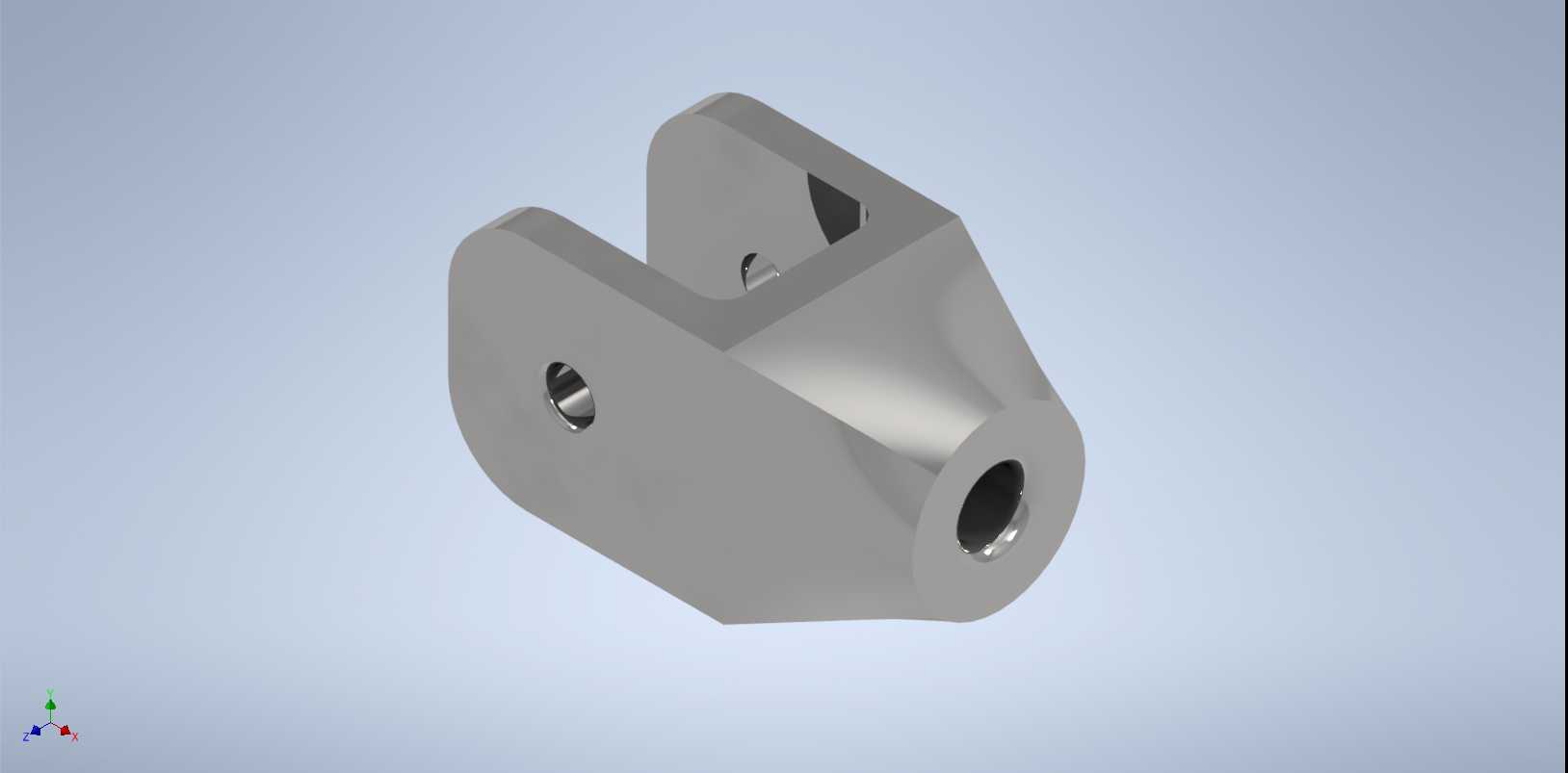

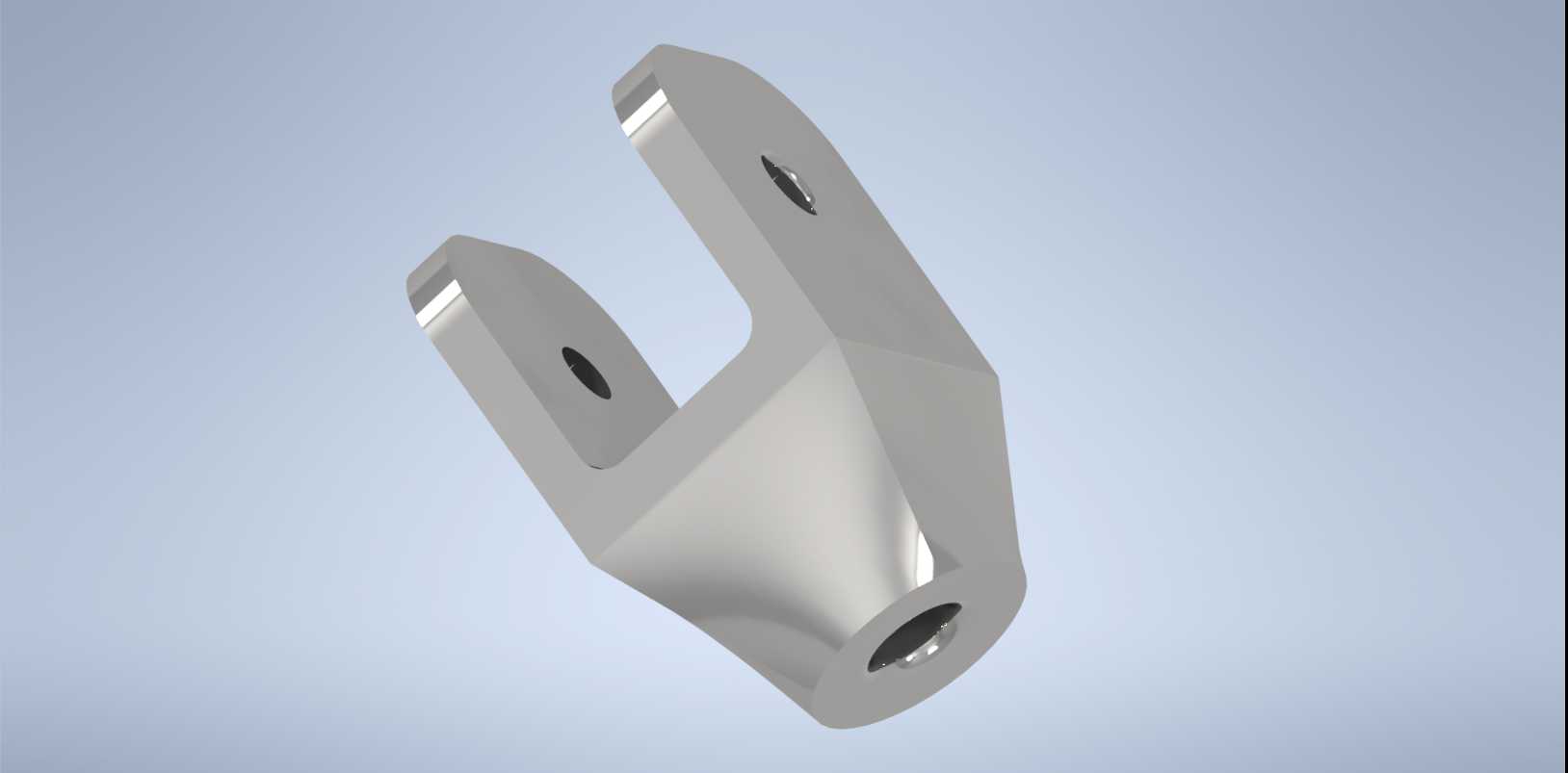

　　在工业管路铺设、仪器仪表配套安装的现场作业中，经常会遇到水平走向与垂直走向的管路插头需要转接固定的场景，这类场景下常规的直角接头仅能完成介质通路的连通，无法承担插头对接后的受力限位，长期受管路振动、介质压力波动影响时，很容易出现插头松脱、密封面错位泄漏的问题，这款连接挂钩正是针对这类现场痛点设计的受力承载构件。从结构功能来看，该构件主体采用叉型开口与锥段过渡结合的形态，叉型开口端预留的横向通孔用于穿装销轴，可与水平走向的插头端部铰接座形成可转动的连接副，允许插头在小角度范围内自适应调整对接角度，抵消管路安装时的同轴度误差，避免硬对接产生的装配内应力；锥段收窄的端部设置轴向通孔，用于垂直走向插头的插入定位，孔壁的加工精度可保证与插头外壁的配合间隙控制在合理范围，既不会因为间隙过大出现插接晃量，也不会因为间隙过小导致装配卡滞。

　　设计过程中重点考虑了安装边界的适配性，叉型开口的槽宽尺寸匹配常规仪表插头的铰接耳厚度，不需要额外加工调整垫片即可完成装配，锥段的外壁做了圆弧过渡处理，没有尖锐的棱角，一方面可以降低构件在狭小安装空间内剐蹭其他管线的风险，另一方面也能减少应力集中，提升构件长期受交变载荷时的结构强度。实际应用时，该挂钩不需要额外焊接固定，仅通过销轴与两端插头的连接结构即可完成组装，在减压阀组配套的管路安装场景中，这类挂钩可以承担水平与垂直插头对接处的径向与轴向载荷，让接头处的密封件仅承担介质密封功能，不用额外承受管路的拉扯力，能大幅延长密封件的使用寿命，减少现场运维的更换频次。

　　从受力逻辑来看，叉型结构的两个侧壁对称分布，销轴穿装后受力均匀，不会出现单侧偏载导致的销轴变形，锥段的壁厚从开口端到插接端逐步变化，在保证插接端强度的同时控制了整体重量，不会给管路带来额外的负重负担。在设备选型配套时，需要注意核对两端插头的连接尺寸，横向销轴孔的直径要匹配现场使用的销轴规格，轴向插接孔的内径要与垂直插头的外径保持过渡配合，安装时要保证叉型开口的铰接转动方向与管路可能产生的位移方向一致，才能充分发挥其自适应调节的作用。

　　这类构件虽然不属于管路系统中的核心功能件，但却是保证管路长期稳定运行不可或缺的配套连接件，在仪器仪表集中布置的阀组区域、实验室气路管线铺设、小型液压站管路连接等场景中都能适用，其可调节尺寸的设计特点，也能适配一定范围内不同规格的插头连接需求，减少现场非标加工的工作量。
