手动式管材夹紧固定工装结构设计

　　这款手动夹紧工装主要面向小口径管材的现场装夹作业场景，在管路预制加工、管材端面打磨、管口套丝、小型管材试样裁切等工位都能适配，区别于大型台虎钳的大夹持行程设计，这款工装的夹持开口专门针对圆形、小尺寸矩形管材的外径范围做了适配，夹持块的V型开口角度经过反复校核，能在施加较小手动扭矩的前提下，让管材周向受力均匀，避免薄壁管材被夹扁变形的问题。

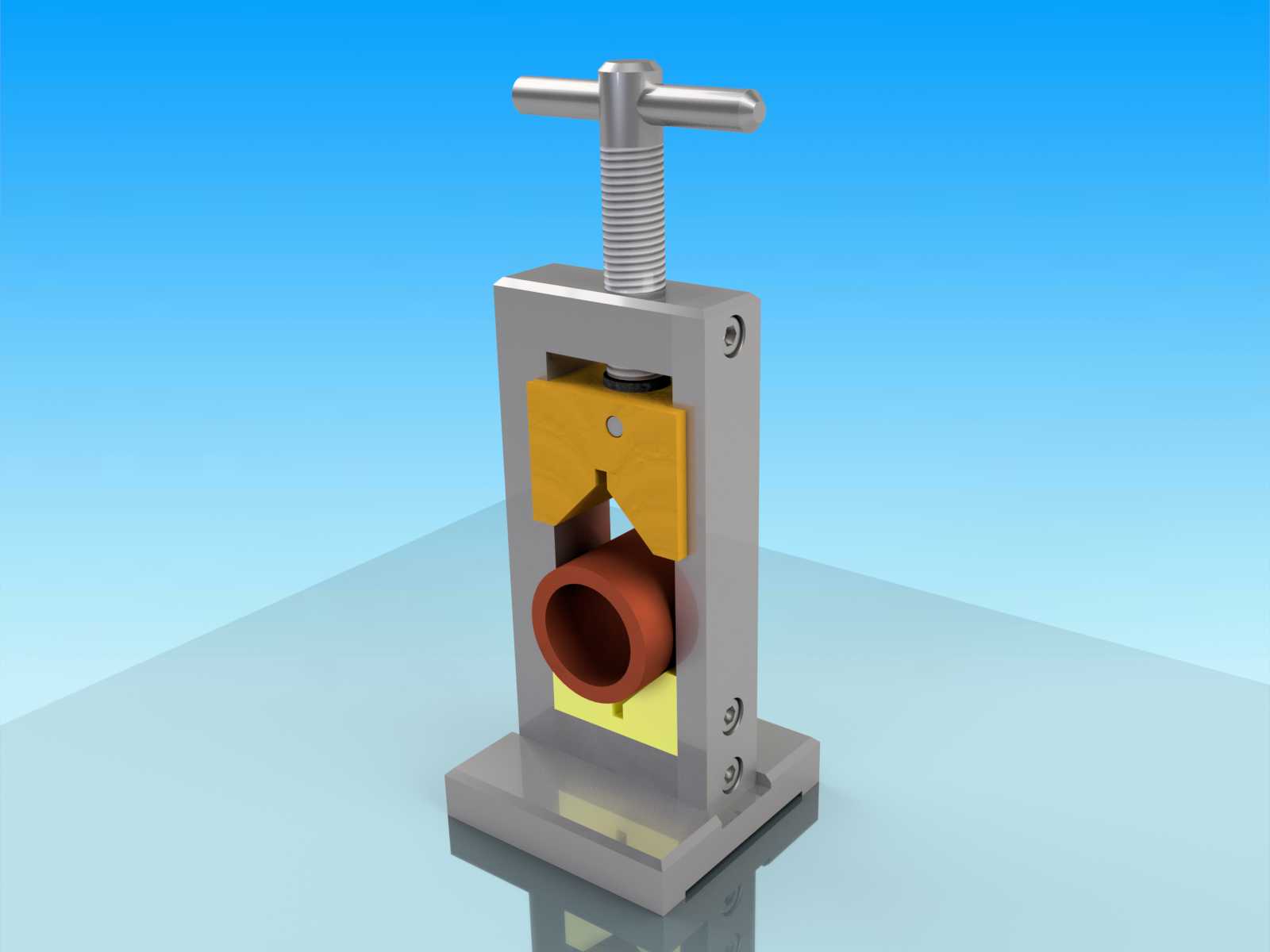

　　从结构设计逻辑来看，整体采用立式T型螺杆传动结构，顶部的横向手柄采用滚花防滑设计，操作时不需要额外搭配加力杆，单手就能完成夹紧与松脱动作，螺杆与活动压块之间采用止推垫片衔接，转动螺杆时压块只会做垂直方向的直线位移，不会跟转刮伤管材外壁。固定底座上预留了两个沉头安装孔，可以直接通过螺栓固定在木质工作台、型钢支架或者现场临时搭设的操作平台上，安装边界的孔距按照常规工装安装的通用尺寸设计，不需要额外做安装板的二次打孔适配，底座底部做了0.5mm的凹槽设计，安装时可以嵌入定位条，避免夹紧受力时工装整体出现滑移。

　　夹持块部分做了分体式设计，上压块和下支撑块都采用可拆卸结构，磨损后可以单独更换，不需要更换整个工装主体，上下夹持块的V型槽同轴度公差控制在0.1mm以内，装夹管材后管材轴线能保持水平状态，配合后续的切割、打磨工序时，不会因为管材倾斜导致加工端面出现斜口问题。工装的主体框架采用板式拼接结构，两侧的立板与底座之间通过定位销加螺栓的方式连接，长期承受夹紧力也不会出现框架开焊变形的问题，相比焊接结构的同类型夹具，拼接式结构的装配精度更高，后期维护更换零件也更方便。

　　在实际使用场景中，这款工装不需要外接气源、电源，完全依靠手动操作，特别适合户外管路抢修、小型维修车间、实训教学场地这类没有动力源配套的作业场景，夹持力可以通过手柄的转动圈数灵活调整，装夹塑料管材、薄壁铜管、小口径钢管时都能匹配对应的夹紧力度，不会出现夹伤工件或者夹不紧打滑的问题。工装的整体高度控制在适合坐姿操作的范围，操作人员坐在工作台前操作时，手臂不需要过度抬高，长时间重复装夹作业也不容易产生疲劳，活动压块的行程做了限位设计，螺杆转动到上下极限位置时会被限位结构挡住，不会出现螺杆脱出螺孔的问题，日常使用不需要额外做行程调整，新手操作人员也能快速上手。

　　从结构细节来看，螺杆的梯形螺纹采用大导程设计，转动一圈压块的进给量比普通细牙螺纹更大，张开和夹紧的行程调整速度更快，装夹不同外径的管材时不需要转动多圈手柄就能调整到合适的开口尺寸，作业效率更高。螺孔部分镶嵌了铜质螺母，长期反复使用也不会因为螺纹磨损导致夹紧间隙变大，铜螺母与框架之间采用过盈配合加顶丝固定，承受夹紧反力时不会出现螺母转动或者脱出的问题。工装的所有外露棱边都做了倒角处理，操作过程中不会划伤操作人员的手部，表面做了喷塑处理，在潮湿的作业环境下也不容易出现锈蚀问题，日常维护只需要定期在螺杆螺纹处涂抹少量润滑脂就能保证操作顺畅，不需要复杂的保养流程。
