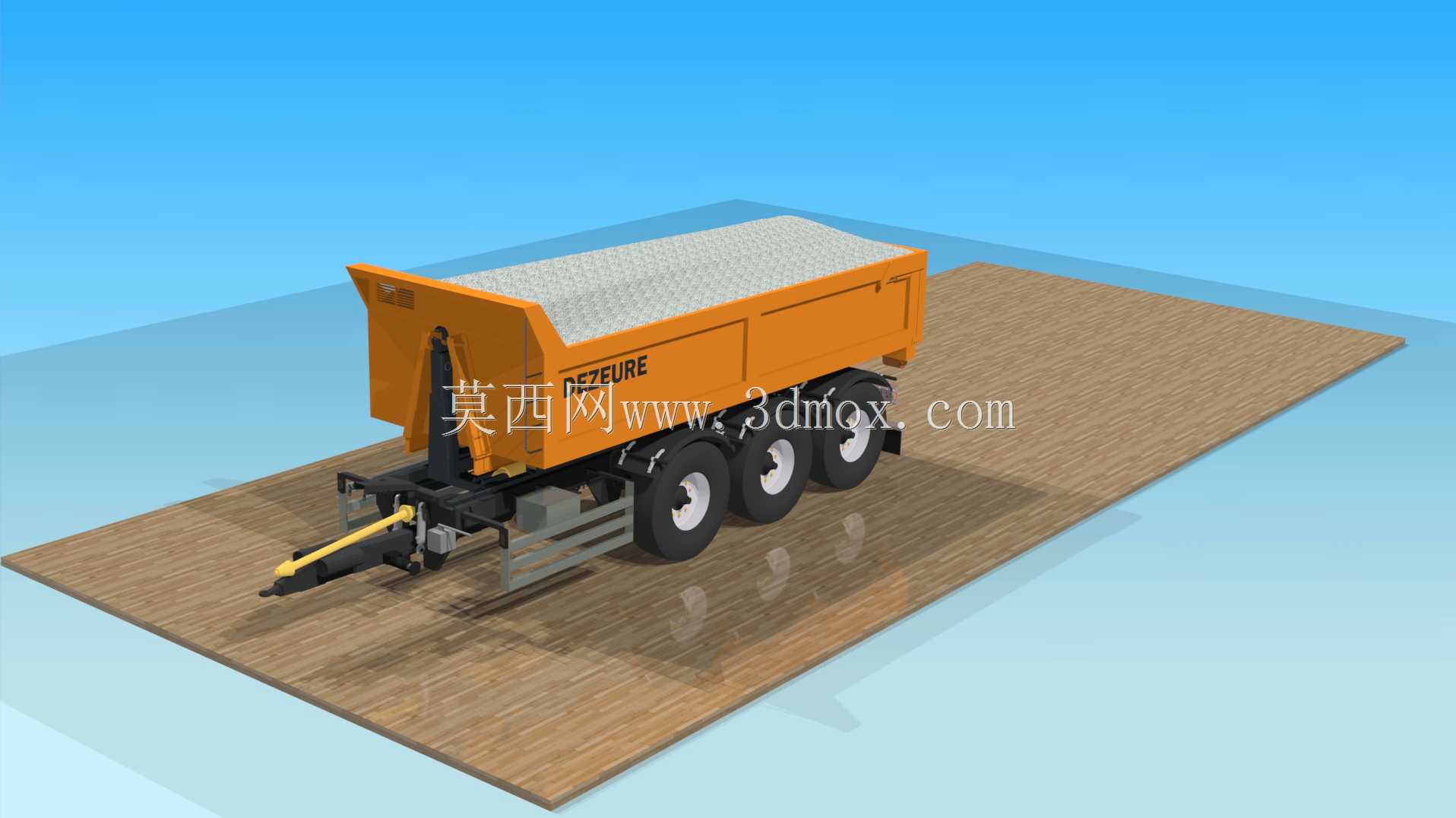

三轴自卸货运挂车结构设计展示

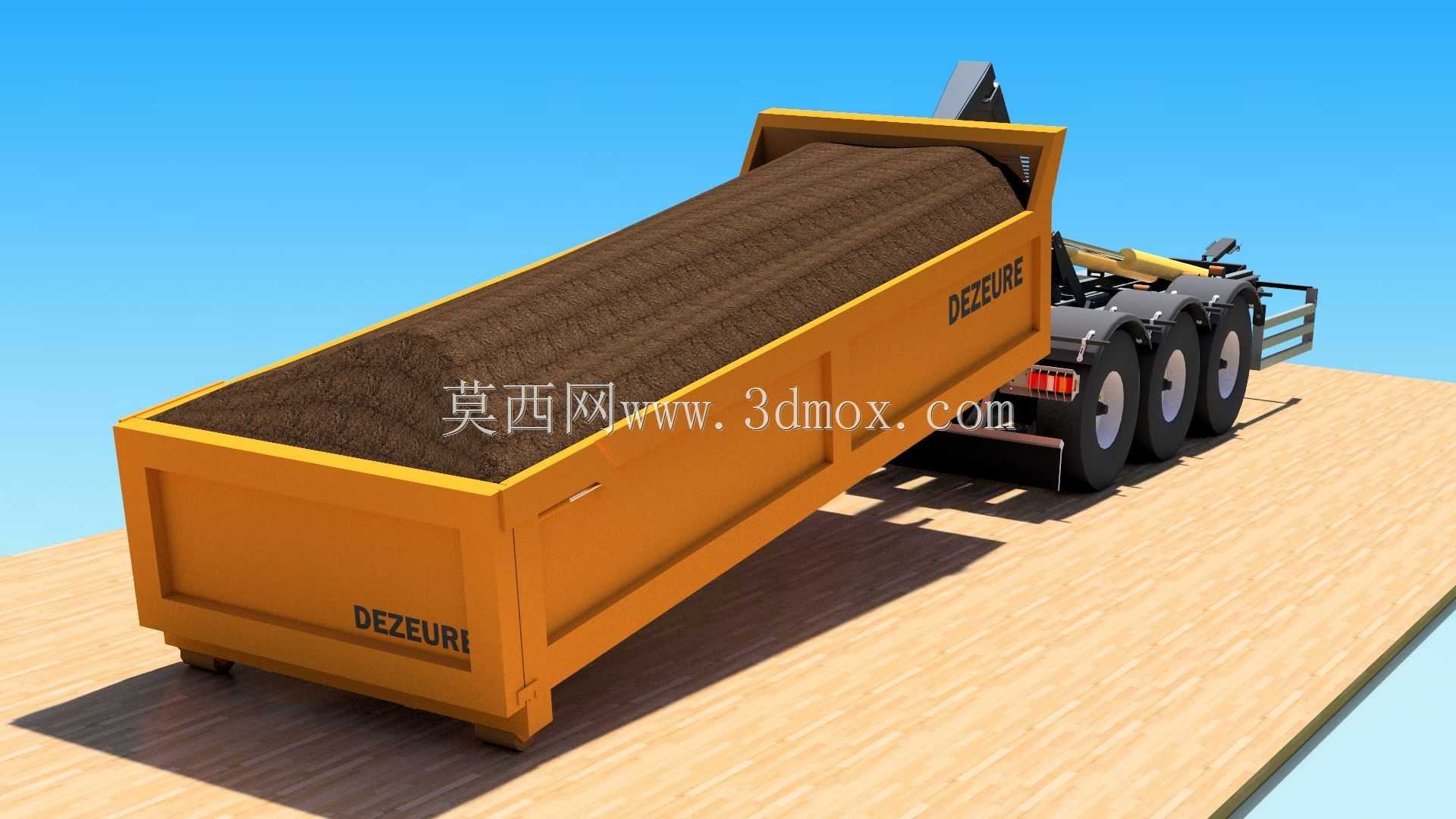

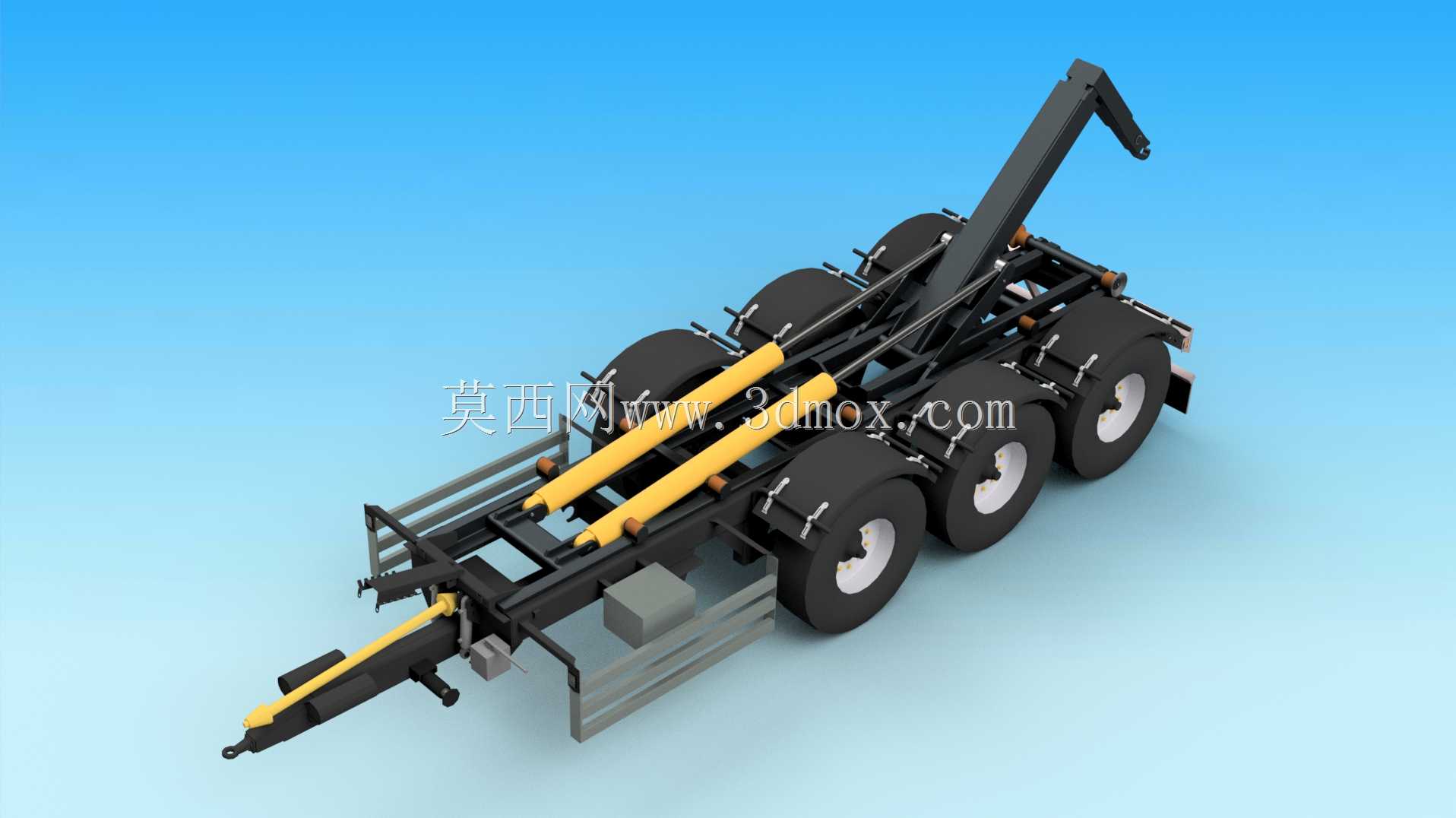

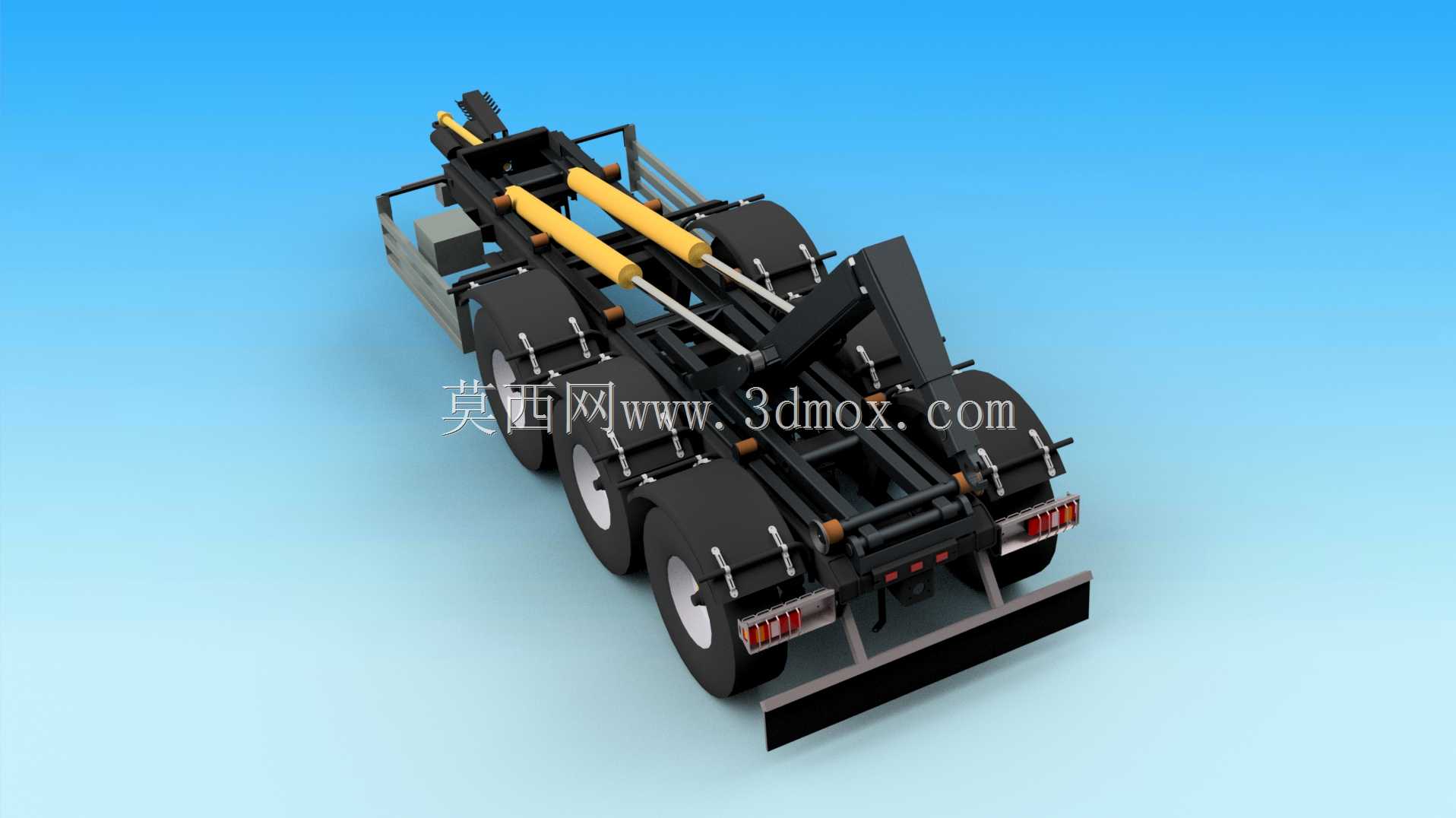

该款三轴自卸货运挂车主要面向散装物料短途转运、工程渣土清运、农牧场散料运输等场景，可与主流牵引车头配合完成公路运输作业，也可在厂区、矿区、基建工地等非铺装路面完成物料卸载作业，无需额外配备装卸设备即可自主完成货厢倾翻卸料，大幅降低散装物料转运的人力与设备投入成本。设备核心用途是承载砂石、渣土、粮食、建筑垃圾等散装散堆物料，通过尾部牵引连接结构与牵引车对接，依靠自身液压举升机构推动货厢绕尾部铰接点抬升，实现物料的自动倾泻，卸料角度可根据物料特性调整，避免出现物料粘附货厢残留的问题。产品功能设计上，采用三轴承重布局，单轴匹配双轮胎组，可均匀分散满载状态下的载荷，降低单胎接地比压，适配不同等级路面的通行要求；货厢采用U型截面结构设计，相比传统矩形厢体更易引导物料滑落，减少卸料残留，同时厢体边缘做了加强筋加固处理，可抵御散装硬质物料装卸过程中的冲击磨损；前端设置的液压举升机构采用斜置推臂布局，举升过程受力均匀，可避免举升过程中出现货厢偏载侧翻的风险；牵引连接部位设置了缓冲阻尼结构，可吸收行驶过程中起步、制动带来的纵向冲击，提升行驶稳定性。设计思路上优先考虑重载工况下的结构可靠性，对车架纵梁、货厢底板、轮轴安装位等受力集中部位做了加厚处理，同时兼顾轻量化需求，在非受力区域做了结构减重优化，平衡载重能力与整车自重；货厢顶部预留了篷布安装导轨，可匹配自动篷布机构，满足运输过程中物料苫盖的环保要求，避免物料撒漏造成的路面污染。外形尺寸与安装边界方面，该挂车整体长度适配常规半挂货运的通行限界要求，货厢内部容积匹配三轴挂车的合规载重标准，轮距符合公路货运车辆的宽度规范，牵引销高度与主流牵引车鞍座高度匹配，无需额外改装即可完成对接；举升状态下货厢最大抬升高度满足常规卸料堆高要求，作业时所需的侧向安全距离预留充足，不会与周边卸料设施发生干涉；底盘下部的制动管路、电气线路排布均避开了行驶过程中的易剐蹭区域，轮拱位置与轮胎跳动极限预留了足够间隙，避免重载颠簸状态下轮胎与厢体发生摩擦。
