船舶弧形储油舱内部加强筋结构设计

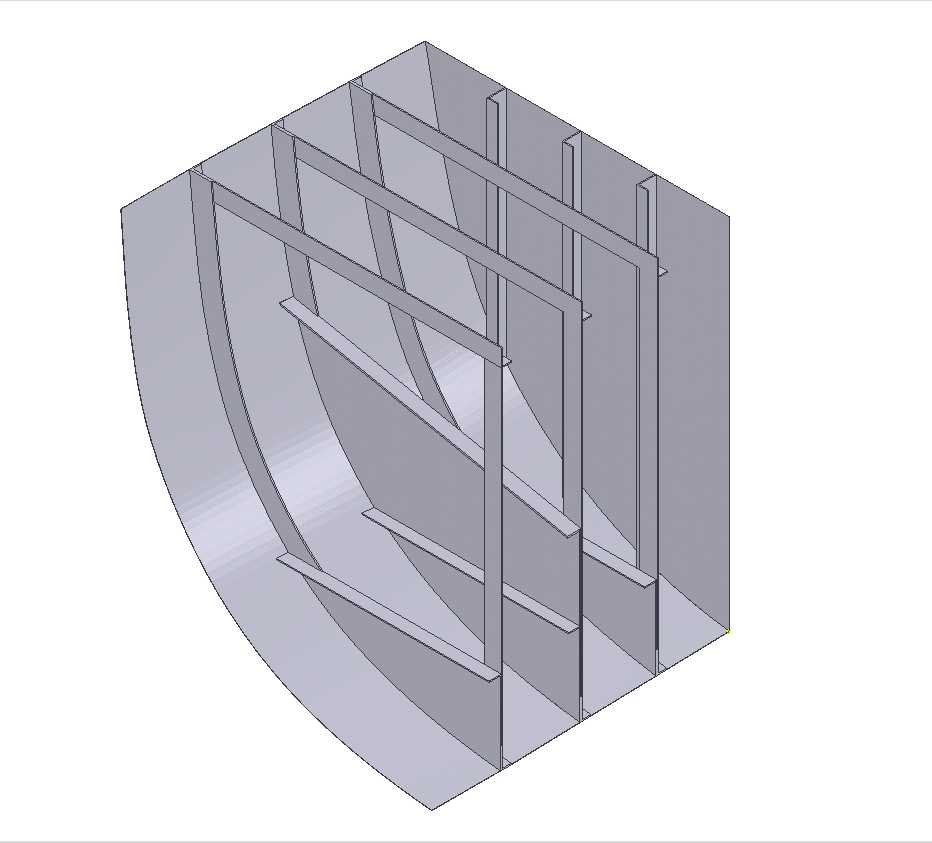

　　在船舶动力系统的储油单元设计中，弧形截面的油箱结构一直是兼顾舱容利用率与船体线型匹配度的优选方案，不同于陆用常压储油箱的方正构型，船用油箱需要贴合船体舷侧的曲面轮廓，同时承受航行过程中液体晃荡冲击、船体结构变形传递的交变载荷，因此内部加强结构的排布直接决定了油箱的使用寿命与运行可靠性。这款弧形油箱的内部采用了纵横交错的肋板布局，沿舱体圆弧径向布置的纵向肋板与垂直于舱底的横向肋板形成网格状支撑体系，每道肋板上都预留了通油缺口，既避免肋板完全分隔舱室造成的油液滞留，也能在油液晃荡时通过缺口实现阻尼泄流，降低晃荡载荷对舱壁的瞬时冲击。

　　从结构受力角度看，弧形舱壁的环向应力会随内部油压升高而增大，径向布置的纵向肋板相当于给弧形壁面增加了多道离散支撑，将大跨度的弧形壁板分割为多个小跨度的受力单元，大幅降低壁板在油压作用下的挠度变形，避免长期交变载荷下出现壁板疲劳开裂。横向肋板则主要承担两个作用，一是连接各道纵向肋板形成整体受力框架，将局部载荷均匀传递到整个舱体结构，二是作为防浪板的补充，在船舶横摇、纵摇过程中阻挡油液的快速涌动，减少油液对舱壁的冲击峰值，同时降低油液晃动带来的船舶重心偏移影响，提升航行稳定性。在安装边界的设计上，该油箱的外侧弧形面完全匹配船体舷侧的内板线型，安装时可直接与船体结构的强肋骨位置对齐，肋板的端部预留了焊接坡口，能够与船体结构实现可靠焊接，不需要额外设计复杂的安装支架，既节省了舱内安装空间，也让油箱成为船体结构的一部分，提升整体结构刚度。舱体的直边段则预留了与甲板、舱底结构连接的安装边，安装边上的螺栓孔位置与船体预设的安装基座完全对应，安装时可先通过螺栓实现初定位，再进行密封焊接，降低现场装配的对位难度。

　　设计过程中需要重点考量肋板的间距设置，间距过大会导致壁板刚度不足，在油压和晃荡载荷下变形量超标，间距过小则会增加结构重量，挤占有效储油容积，同时增加焊接工作量与制造成本，这款结构的肋板间距经过反复校核，在满足结构强度要求的前提下，将肋板的重量占比控制在舱体总重的合理区间，同时保证了通油缺口的尺寸足够大，不会在加油或抽油过程中形成气阻，影响油液的正常流动。另外，肋板与舱壁的连接位置都设计了圆弧过渡，避免直角连接造成的应力集中，在长期承受交变载荷的工况下，圆弧过渡能够有效分散焊缝位置的应力，降低焊缝开裂的风险。

　　在实际应用场景中，这类弧形油箱不仅用于常规船舶的燃油储存，也可在游艇、工程作业船舶上作为液压油储油箱使用，不同用途下只需要调整肋板的厚度与间距，即可匹配不同的工作压力与载荷要求，比如作为液压油箱使用时，因为液压系统的回油存在一定的脉冲压力，可适当加密横向肋板的排布，提升舱体的抗脉冲载荷能力；作为燃油储存舱使用时，则可适当加大肋板间距，提升有效储油容积。油液在舱内流动时，肋板形成的网格结构还能起到一定的沉淀杂质作用，大颗粒杂质会在肋板之间的低流速区域沉积，避免杂质被吸入供油管路造成设备故障，日常维护时只需要在对应位置的舱底开设放污口，即可定期清理沉积的杂质。需要注意的是，这类弧形油箱在制造过程中，肋板的下料精度直接影响装配质量，每道径向肋板的弧形边必须与舱壁的内弧面完全贴合，否则会出现焊接间隙过大、焊接变形超标的问题，三维建模过程中需要对每道肋板的轮廓进行精准提取，保证装配时的贴合度，同时在肋板上预留的通油缺口位置要避开肋板的主要受力路径，避免缺口造成的应力集中削弱肋板的承载能力。
