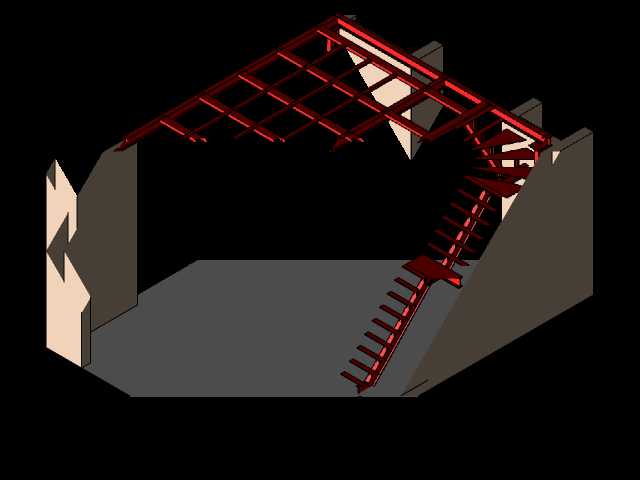

船舶舱室壁挂式斜梯与甲板框架结构

　　这套结构主要应用于内河及近海小型船舶的上层建筑舱室区域，解决舱室竖向通行与甲板层承载的双重需求，区别于常规直梯与独立平台结构，采用壁挂式斜梯与甲板框架一体化设计，能在有限舱室空间内压缩结构占用面积，同时保证通行安全与甲板承载刚度。实际使用场景中，这类结构多布置于船舶艏部、艉部的功能舱室衔接处，比如储物舱到上层作业甲板的通行段，或是船员生活舱到露天甲板的过渡区域，不需要额外占用舱室中部的有效使用面积，所有支撑载荷通过壁挂支座传递到舱壁竖向加强筋上，配合甲板立柱的竖向支撑，避免局部载荷集中导致舱壁变形。

　　从功能特性来看，斜梯踏步采用等间距防滑设计，踏步板与梯梁采用满焊连接，梯段倾斜角度控制在45度以内，符合船舶舱室梯道的通行安全要求，人员携带工具上下时不会出现踏空、打滑风险；甲板框架采用型钢交叉布置的格栅式结构，主受力梁沿舱室短跨方向排布，次梁垂直于主梁均匀分布，框架边缘设置连续的挡边结构，既可以作为甲板铺板的安装基座，也能防止甲板上放置的工具、物料滑落至下层舱室。悬挂式甲板柱的设计没有采用传统的落地式支撑，而是将立柱上端与甲板框架主节点焊接固定，下端通过壁挂支座与舱壁预埋加强板连接，这种设计能释放下层舱室的地面空间，方便布置储物货架、小型设备等，不会因为落地立柱阻断舱室地面的通行与布置路径。

　　设计思路上，首先根据舱室的净空高度确定斜梯的总长度与踏步数量，梯段上端与甲板框架的衔接处做了加宽踏步处理，作为上下梯的缓冲平台，避免人员刚踏上甲板就面临通道狭窄的问题；甲板框架的梁截面选型根据上层甲板的设计活载计算确定，主受力梁采用槽钢，次梁采用等边角钢，所有焊接节点都做了加劲肋补强，避免船舶航行过程中振动导致焊缝开裂。壁挂支座的设计充分考虑了舱壁的承载能力，每个支座都对应舱壁内部的竖向加强筋位置，通过螺栓与焊接组合的方式固定，支座与梯梁、立柱的连接采用可拆卸式节点，方便后期维护更换损坏的构件，不需要整体切割拆除结构。

　　外形尺寸与安装边界方面，斜梯的通行净宽满足单人携带工具通行的要求，梯段两侧不设置额外扶手，而是利用舱壁与甲板框架的侧边结构作为防护，进一步压缩结构占用的横向空间；甲板框架的外轮廓尺寸与舱室的内壁净尺寸匹配，框架边缘与舱壁之间预留了安装间隙，方便现场调整安装误差，框架整体安装完成后顶面保持水平，不会因为船舶航行的纵倾、横倾导致甲板面积水；悬挂立柱的长度根据舱室层高定制，立柱的安装位置避开了舱壁上的门窗开口、管线穿越位置，不会与舱室原有其他构件产生干涉。整个结构的所有外露边缘都做了倒角打磨处理，避免尖锐边角划伤通行人员，钢构件表面预留了涂装余量，后期可以根据船舶整体涂装要求做防锈、防滑处理，适应海洋高湿高盐的使用环境。在实际建模过程中，所有构件的连接节点都按照实际焊接工艺要求建模，没有出现理想化的无间隙贴合，充分考虑了现场安装的工艺可行性，比如梯梁与踏步板的连接预留了焊脚尺寸的位置，壁挂支座与舱壁的连接预留了螺栓安装的操作空间，框架梁的交叉节点处做了切角处理，避免多根型钢交汇时出现无法焊接的死角。
