干冰制冷便携小型手动降温装置结构

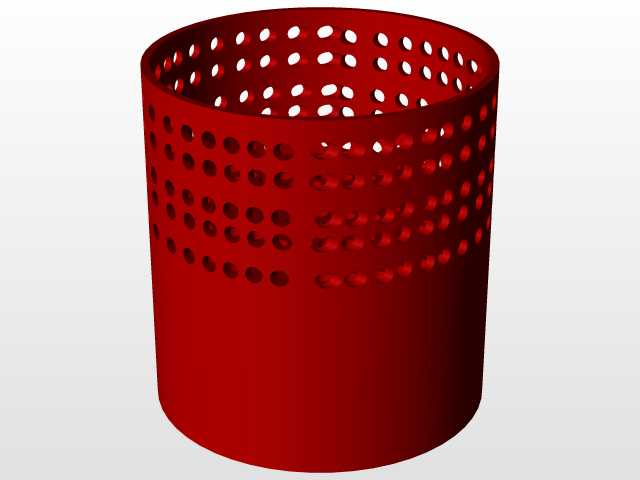

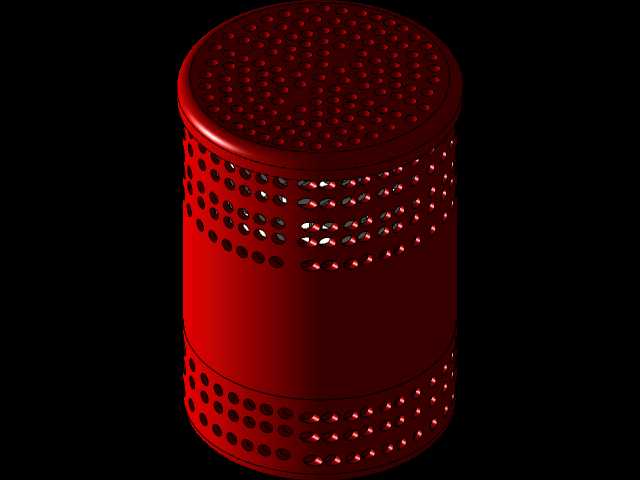

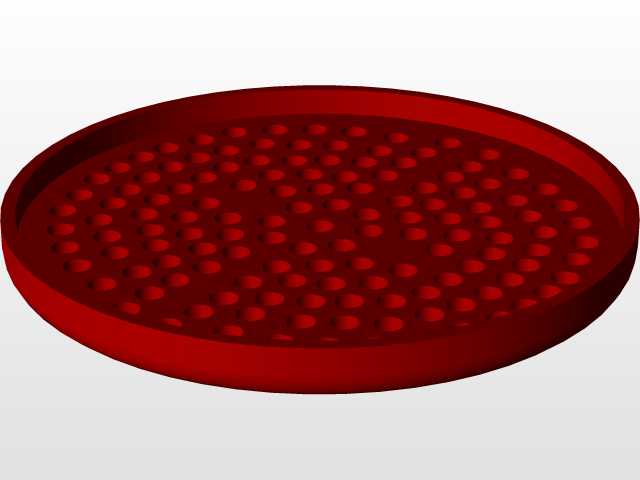

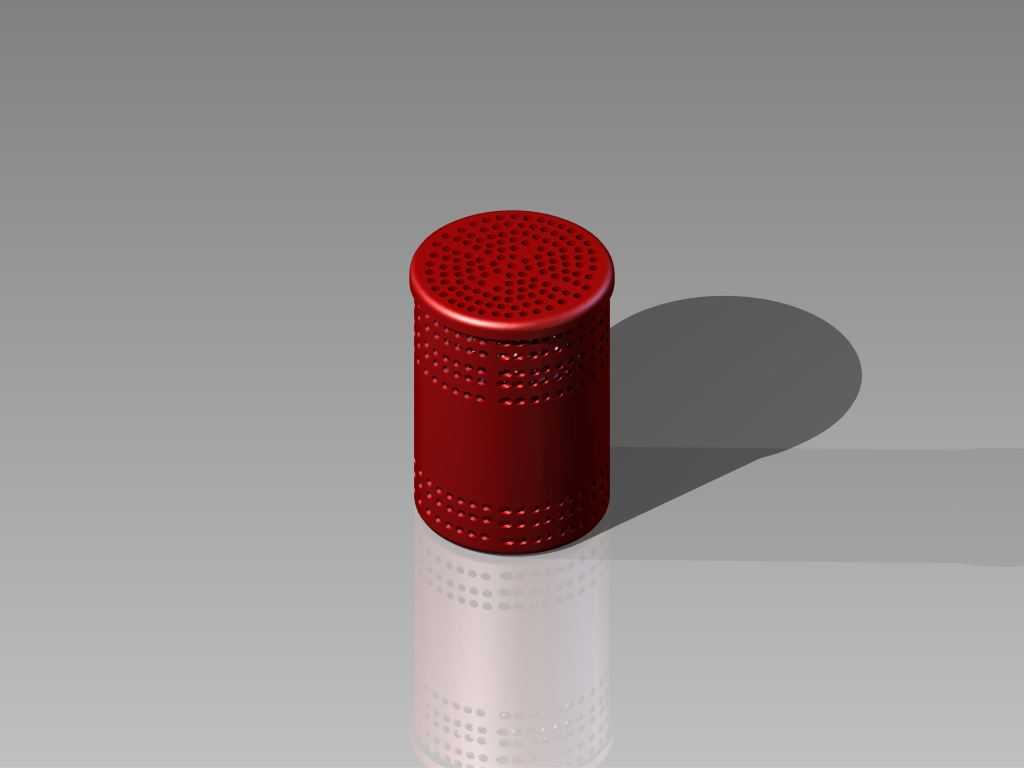

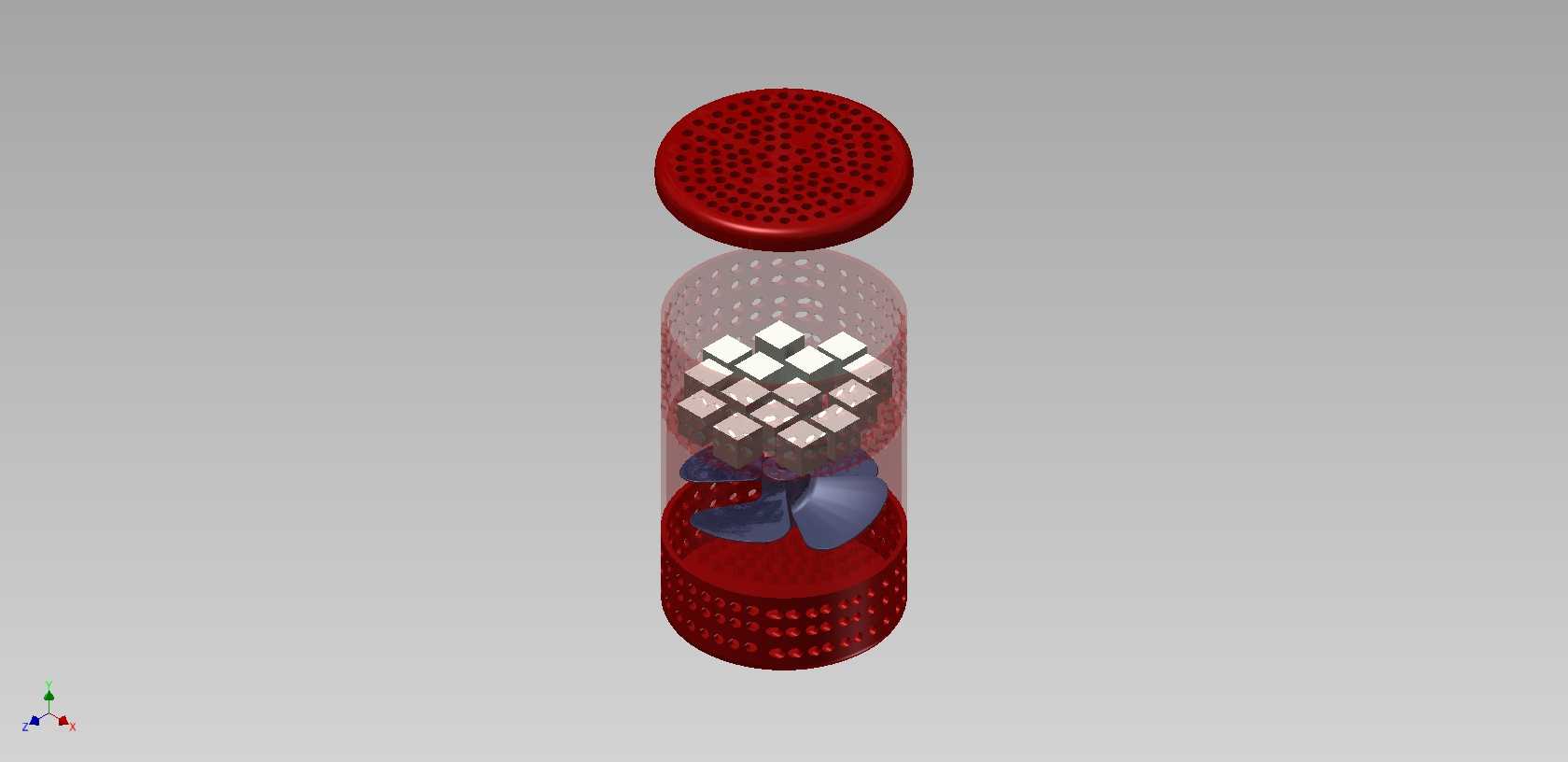

　　这款手动降温装置的结构设计，核心瞄准小范围临时降温的零散场景，比如户外临时作业点的单人位降温、狭小储物空间的局部控温、无供电条件下的短途冷链临时保冷，完全避开常规空调需要固定安装、依赖电力、产生冷凝水的痛点，从结构根源上解决潮湿环境下常规制冷设备易结露、滋生霉菌的问题。从整体结构拆分来看，装置分为三个核心功能段，顶部是带密集冲孔的端盖，冲孔孔径经过测算，既能够保证内部冷空气顺利向外扩散，又能避免内部放置的干冰块从端盖处滑落，端盖与筒体采用间隙配合，不需要额外紧固件，手动即可完成拆装，方便干冰的补充与内部腔体的清洁。中部筒体是干冰的容纳腔，筒壁同样采用阵列式冲孔设计，冲孔的排布密度沿筒体轴向做了梯度变化，靠近底部风扇段的位置冲孔密度更高，靠近上端盖的位置冲孔密度稍低，这样的排布是为了匹配内部空气的流动路径，让气流在穿过干冰缝隙的时候能够充分换热，避免出现局部气流短路、部分干冰未参与换热就直接流出的情况。筒体内部设置了格栅式承托结构，承托结构的孔隙尺寸大于干冰颗粒的间隙，既能够承托上方的干冰块，又不会阻挡下方气流向上穿过干冰层，承托结构与筒壁采用一体式设计，没有额外的拼接缝隙，减少干冰升华过程中冷量的无效损耗。

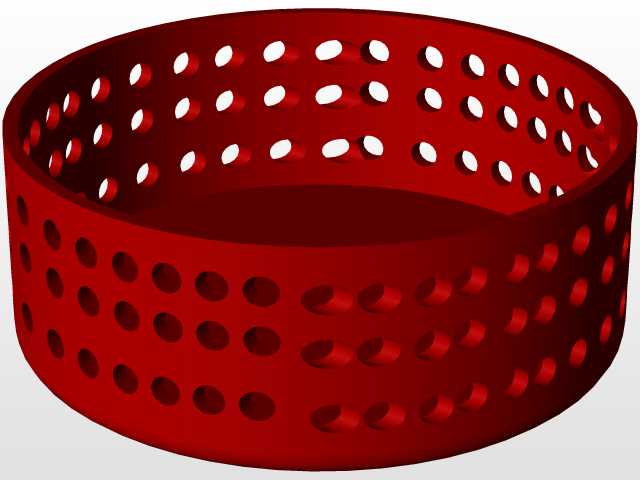

　　底部是手动驱动的风叶组件，风叶采用曲面弧度设计，手动驱动下即可产生稳定的向上气流，不需要外接电源，风叶与底部壳体之间预留了足够的转动间隙，避免低温下部件收缩出现卡滞，底部壳体同样带冲孔结构，作为气流的进风端，进风冲孔处做了翻边处理，避免锐边划伤操作人员。设计过程中首先考虑的是干冰制冷的特性，干冰升华过程中直接变为二氧化碳气体，不会产生液态水，因此整个腔体不需要设置冷凝水收集结构，这也是装置能够做到体积小巧、随意放置的核心前提，同时针对干冰升华会消耗空间内氧气、提升二氧化碳浓度的问题，结构上没有做完全密封的出风设计，而是采用全周冲孔的扩散式出风，提醒使用场景需要保持适当通风，避免密闭空间内二氧化碳浓度过高。

　　从安装边界来看，整个装置的径向尺寸控制在常规水杯的直径范围内，高度不超过普通保温杯的两倍，不需要额外的固定支架，直接放置在平整台面即可使用，没有外接管线，移动的时候只需要直接端取，不需要做任何管线拆卸操作，放置时只需要保证底部进风孔与台面之间预留10mm以上的间隙，避免遮挡进风路径影响气流循环。结构设计上所有部件均采用耐低温的通用材质，不需要特殊的定制材料，各个部件之间没有复杂的传动结构，手动驱动的结构直接与风叶连接，没有中间减速或者传动部件，长期使用也不会出现传动件磨损的故障，日常维护只需要定期补充干冰、擦拭筒壁的浮尘即可，不需要专业人员进行维保。

　　在实际使用场景中，这类装置尤其适合南方梅雨季节的小范围桌面降温，不会像常规冰袋制冷那样产生冷凝水打湿桌面物品，也不需要像常规风扇那样只能带动环境空气流动、无法降低空气温度，干冰升华产生的低温气流经过冲孔均匀扩散，出风触感柔和，不会出现直吹人体过冷的问题，同时干冰升华的过程会让周围空气保持干燥，能够顺带降低小范围内的空气湿度，缓解潮湿环境下的黏腻感。从气流组织的设计来看，底部进风的气流经过风叶加压后向上流动，穿过承托格栅后进入干冰填充层，气流在干冰块之间的缝隙中穿行时与干冰充分换热，温度快速降低，之后一部分低温气流从筒体中部的冲孔向外扩散，另一部分继续向上流动，从顶部端盖的冲孔流出，形成全周的低温扩散区，覆盖装置周围半米左右的范围，刚好满足单人周边的降温需求，不会造成冷量的无效浪费。结构上没有设置任何电子元件，不存在电路受潮短路的风险，哪怕是在高湿度的户外环境下使用，也不会出现电气故障，手动驱动的方式可以根据使用需求随时调整风叶的转动速度，需要更大冷量的时候加快手动驱动的频率，需要维持低温的时候降低转动频率，冷量调节完全由使用者手动控制，不需要复杂的温控系统，进一步降低了结构的复杂度与故障概率。
