立柱底部设计有方形安装法兰盘,法兰盘上预留了螺栓固定孔位,安装时可通过膨胀螺栓或化学锚栓直接与混凝土地面固定,也可搭配预埋钢板进行焊接固定,能够根据现场地面条件灵活选择固定方式,法兰盘与立柱的连接位置设置了三角加强筋,可抵消悬臂负载带来的倾覆力矩,避免立柱根部出现应力集中导致的变形。设计过程中优先选用标准型钢作为主体构件,立柱采用矩形空心型钢,相比同等重量的角钢或槽钢具备更好的双向抗弯性能,能够同时承受悬臂端垂直向下的载荷以及水平方向的侧向冲击力,两层悬臂横梁同样采用矩形空心型钢,与立柱的连接位置设计了带螺栓孔的连接耳板,所有连接节点均采用螺栓装配的形式,无需现场焊接作业,既降低了现场安装的施工难度,也方便后期根据使用需求调整悬臂的安装高度,甚至可以根据负载变化更换不同截面规格的横梁。这套双层悬臂式钢结构支撑机架,主要面向工业生产现场的重载设备挂载、管线分层排布以及作业工位辅助支撑场景设计,常见于自动化生产线旁的工装挂载区、厂区管廊的局部支撑节点、重型检测设备的固定支架等工况,可替代传统的焊接一体式支架,解决现场安装适配性差、后期改造调整难度大的问题。从结构功能来看,机架采用双立柱垂直承载的主体框架,搭配两层水平向外延伸的悬臂横梁,可实现不同高度位置的设备或构件安装,垂直方向的分层设计能够充分利用竖向空间,减少地面占用面积,适合车间内狭小区域的支撑需求。

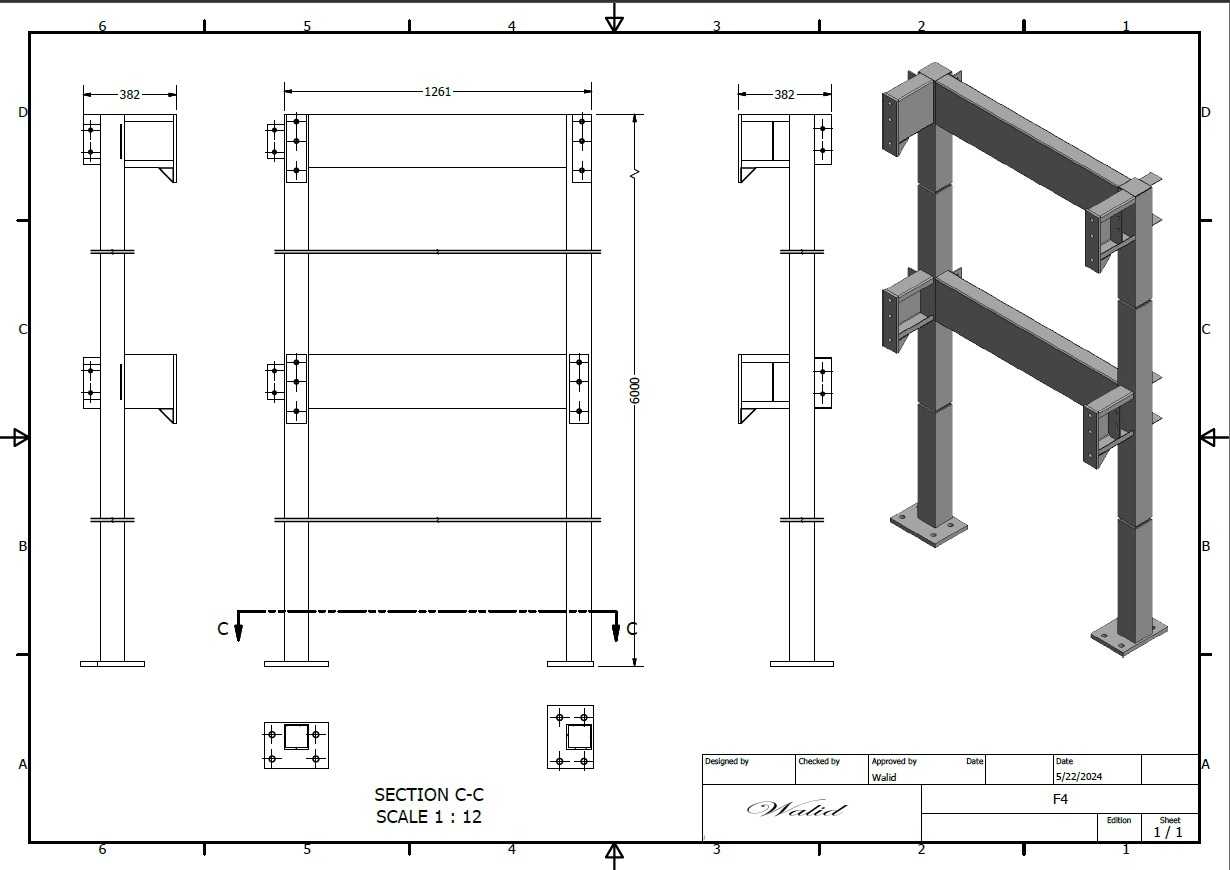

从图纸标注的尺寸边界来看,机架整体高度方向预留了足够的安装操作空间,两层悬臂的垂直间距经过优化,既保证了下层安装构件的操作空间,也避免了间距过大导致上层悬臂下挠量超标的问题,悬臂向外延伸的长度经过载荷校核,在额定负载范围内横梁的最大下挠量控制在标准允许的范围内,不会影响挂载设备的运行精度。图纸中附带的剖面视图明确了构件的截面规格以及连接节点的细节,立柱与横梁连接位置的螺栓排布经过受力计算,能够满足剪切力与拉拔力的承载要求,端部的封板设计既可以避免型钢内部进入杂物造成锈蚀,也可作为端部挡块防止挂载的构件从悬臂端滑落。
在实际应用中,这类机架可根据现场需求在悬臂上安装导轨、滑块、管线夹、设备安装板等附件,适配不同的挂载需求,比如在生产线上可用来安装视觉检测相机、气动打标头、工件定位夹具,在厂区管廊中可用来支撑电缆桥架、压缩空气管路、给排水管道,在设备维护区域可用来挂载重型工具、吊装葫芦等辅助设施。设计时充分考虑了加工工艺性,所有构件的下料尺寸均适配常规型钢的标准长度,减少材料浪费,连接孔位均采用标准孔径,可使用常规的钻孔设备加工,无需特殊定制刀具,构件的焊接工作全部在工厂内完成,出厂前可进行表面喷塑或镀锌处理,提升整体的防锈耐腐蚀能力,适合在潮湿、多粉尘的工业车间环境中长期使用。
机架的整体装配逻辑遵循从下到上的安装顺序,先固定底部立柱,再依次安装下层横梁、上层横梁,最后安装端部附件,整个安装过程仅需常规的扭力扳手即可完成,不需要大型吊装设备配合,两名安装人员即可在短时间内完成整套机架的搭建,后期如果需要调整布局,仅需拆卸连接螺栓即可完成拆解搬迁,不会造成构件的损坏,可重复利用率远高于传统的焊接一体式支架。针对不同的负载需求,还可以在现有结构基础上增加斜向支撑构件,进一步提升悬臂的承载能力,斜撑的连接位置同样预留了标准螺栓孔位,无需二次打孔即可完成加装,适配从轻载的管线支撑到重载的设备挂载等多种工况需求。
