滑动门配套下辊导向支撑结构设计

项目分类:通用五金配件 发布时间:2024-12-10 ID:839648
  • 滑动门配套下辊导向支撑结构设计
  • 滑动门配套下辊导向支撑结构设计
  • 滑动门配套下辊导向支撑结构设计
  • 滑动门配套下辊导向支撑结构设计
  • 滑动门配套下辊导向支撑结构设计
  • 滑动门配套下辊导向支撑结构设计

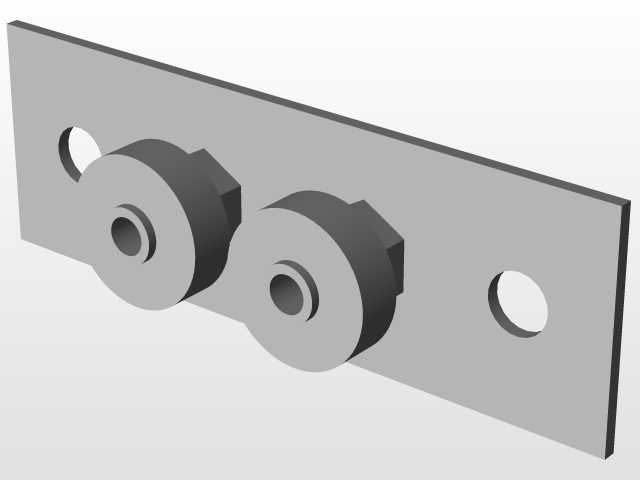

  这套滑动门下辊结构,是民用与商用推拉滑动门系统里的核心导向承载部件,日常在厂房平移门、商用玻璃推拉门、重型仓储滑动隔断、家装衣柜推拉门等场景里都能见到它的应用,主要承担门体下部的承重、横向导向、滑动限位的作用,避免门体在推拉过程中出现偏移、脱轨、晃动的问题,保障滑动动作的平顺性。从结构设计逻辑来看,整套组件采用安装基板加双辊轮的布局,安装基板为平直的金属板材结构,两端开设圆形安装通孔,用于穿装固定螺栓将整个下辊组件锁定在门体下部的预设安装位或者地面导向槽旁的基座上,安装孔的孔位间距经过适配常规滑动门的安装标准设定,安装时不需要额外对基板做二次打孔加工,只要对齐预装位的螺纹孔即可完成固定,能有效降低现场安装的调整工作量。

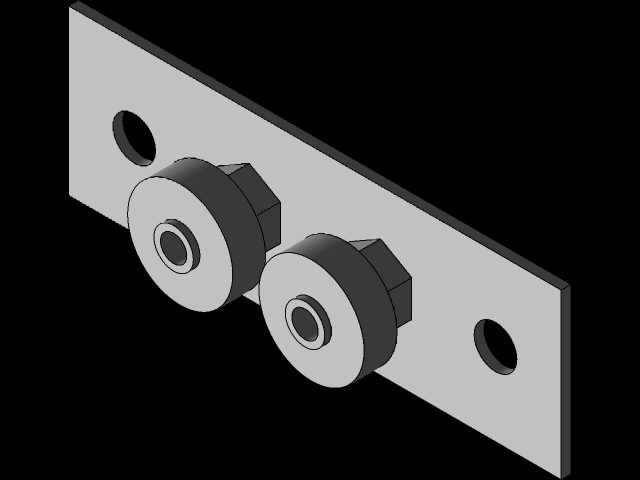

  基板上固定的两个辊轮组件,采用带轴肩的阶梯式结构设计,辊轮外圈为圆柱工作面,和导向槽的侧面或者门体下沿的导向面接触,辊轮内部预设轴承安装位,压装标准深沟球轴承后,辊轮可以绕固定销轴灵活转动,将滑动摩擦转化为滚动摩擦,大幅降低门体推拉时的阻力,即使是承载上百公斤的重型滑动门,单人也可以轻松完成推拉操作。辊轮的六角形固定座直接贴合在安装基板表面,增大了和基板的接触面积,避免长期受侧向力时出现固定座松动、销轴歪斜的问题,相比单辊轮的下导向结构,双辊轮的布局可以同时接触两个导向面,分散门体晃动时产生的侧向冲击力,不会因为单点受力过大导致辊轮卡滞或者过早磨损。

  在设计建模过程中,需要重点控制几个关键尺寸边界:首先是安装基板的厚度,要匹配对应规格螺栓的沉头深度,保证螺栓固定后头部不会突出基板表面,避免和门体或者地面产生刮擦;其次是两个辊轮的中心距,要和配套导向槽的槽宽适配,预留0.5-1mm的活动间隙,既不能间隙过大导致门体晃动量超标,也不能间隙过小导致辊轮在槽内卡滞;再者是辊轮的突出高度,要保证辊轮工作面完全和导向面接触,同时不会因为突出过多导致门体被顶起,出现上下间隙不均的问题;最后是安装孔的中心到基板边缘的距离,要满足螺栓安装时的扳手操作空间,避免现场安装时扳手无法就位拧紧紧固件。从实际使用的工况角度考虑,这套下辊结构的受力方向主要是垂直于安装基板的侧向力,以及门体重量带来的少量轴向力,所以建模时对辊轮和固定座的连接位置、基板和固定座的贴合位置都做了加强处理,没有多余的减重镂空结构,保证长期受交变载荷时不会出现结构变形。辊轮的工作面做了小圆弧倒角处理,避免和导向面接触时出现硬边刮擦,既可以保护导向槽的表面涂层不被刮花,也能在门体出现少量上下位移时,辊轮依然可以保持和导向面的有效接触,不会出现棱边卡滞的情况。

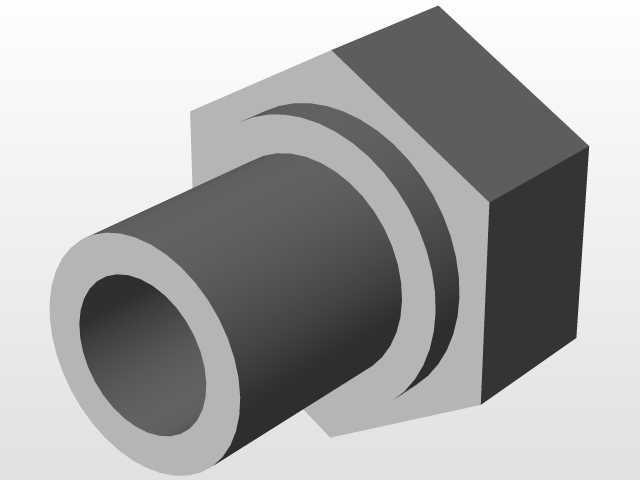

  在装配逻辑上,整套组件采用模块化设计,销轴和固定座采用过盈配合压装为一体,辊轮和轴承压装后套装在销轴上,端部加装卡簧限位,防止辊轮在转动过程中从销轴上脱出,后期维护时只需要拆下卡簧就可以单独更换磨损的辊轮或者轴承,不需要将整个基板从安装位拆下,能大幅降低后期的维护成本和更换工时。对于结构设计从业者来说,这类看似简单的五金配件,建模时最容易忽略的就是安装边界和工况受力的细节,比如很多新手建模时会忘记预留安装操作空间、没有考虑磨损后的调整余量、辊轮和固定座之间没有预留转动间隙,导致实际生产装配后出现卡滞、无法安装的问题,这套结构在设计时就充分考虑了这些工程实际问题,所有配合面都预留了合理的公差带,安装尺寸完全适配行业通用的滑动门安装规范,可以直接用于同类型滑动门产品的配套设计,也可以作为非标滑动门设计时的导向部件选型参考。
