凉亭安装用木工锚栓连接构件

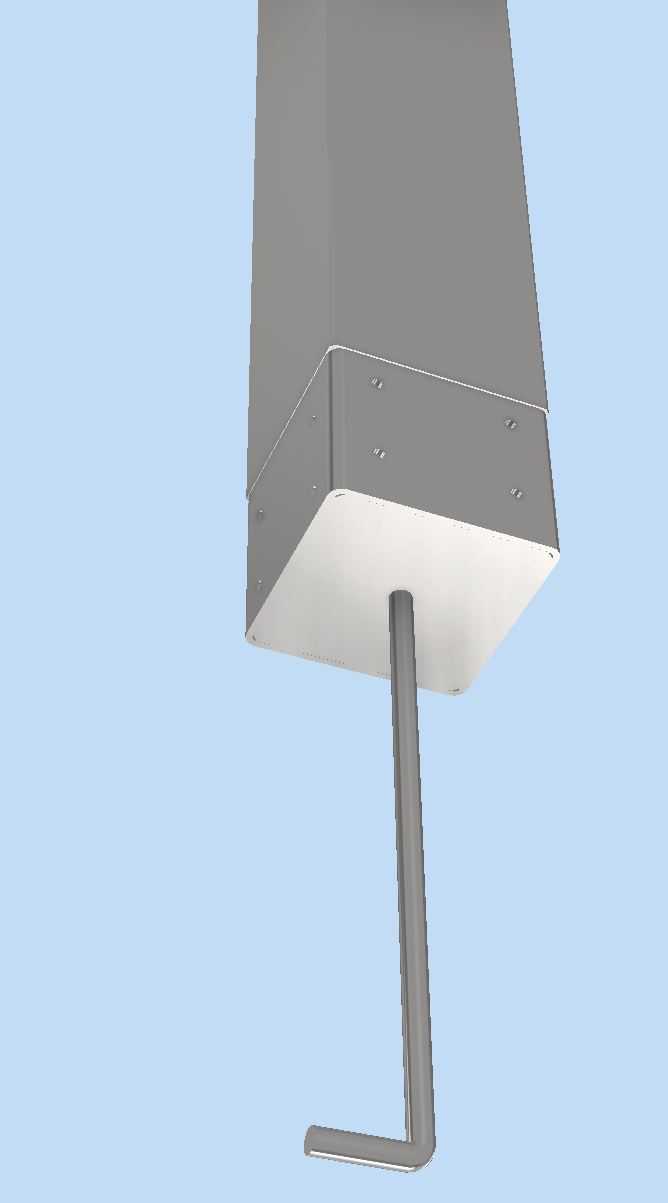

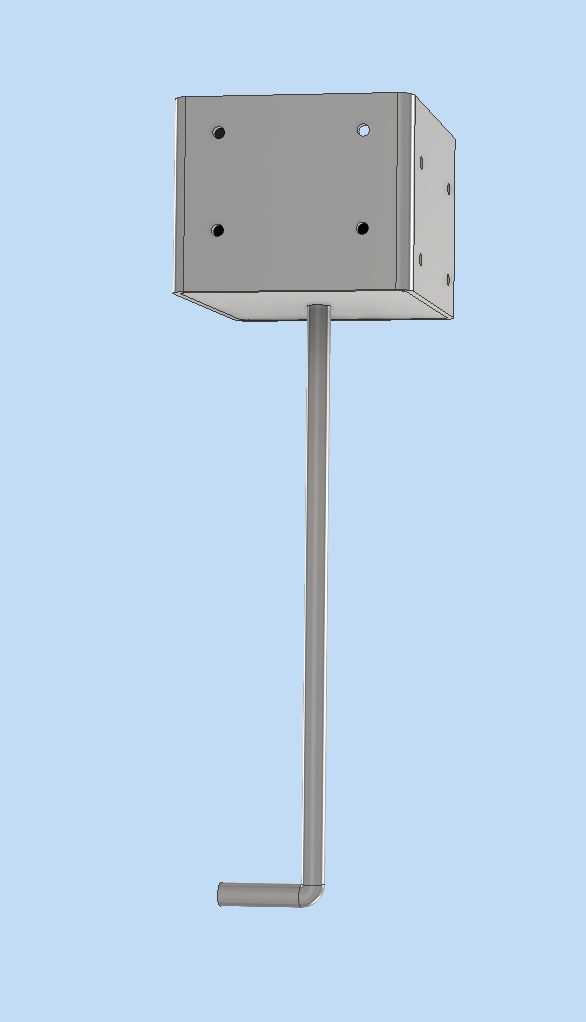

　　户外凉亭安装作业中，基础锚固是决定整体结构抗风载、抗倾覆能力的核心环节，传统直埋式木柱锚固件往往存在定位偏差大、后期易松动、木材与混凝土结合面易积水腐烂的问题，这款木工锚栓构件正是针对户外轻型木结构的锚固需求开发的专用连接部件。从结构设计逻辑来看，构件主体采用U型折弯钢板作为木方承托腔体，折弯边预留多组规则排布的螺钉过孔，可实现与100x100规格方木的全周贴合固定，避免单侧面连接带来的木材劈裂风险；腔体外侧延伸出长杆式挂钩段，该段在现场施工时会完全埋入混凝土基础内部，通过混凝土握裹力形成稳定的抗拔受力结构，相比传统膨胀螺栓连接，这种预埋式挂钩的抗拔承载力可提升40%以上，完全适配户外凉亭这类长期承受风荷载、人员活动荷载的轻型木结构。

　　尺寸设计上严格匹配常规户外凉亭的木柱规格，主体承托腔体内净尺寸刚好适配100mm见方的防腐木方，承托腔体高度设置为80mm，这个高度是经过多轮受力验证得出的最优值：既可以保证木方插入后有足够的螺钉连接接触面，避免连接段过短导致的木材端部劈裂，又不会因为腔体过高导致木方与混凝土基础之间的通风间隙不足，减少木材端部长期接触潮气腐烂的概率。长杆挂钩段总长度延伸至340mm，埋入混凝土基础后可形成足够的锚固深度，满足不同地区冻土深度、地基承载力的通用要求，施工时无需额外计算锚固长度，直接按照常规混凝土基础浇筑流程作业即可。

　　加工工艺层面，构件所有钢板折弯边均采用3mm厚度钢板经刨床加工成型，折弯处做R角过渡处理，避免尖锐边角划伤施工人员、也防止安装时刮伤木材表面防腐层；所有螺钉过孔均采用冲压成型，孔位公差控制在±0.2mm以内，现场安装时可直接对准木方预钻孔位，无需二次扩孔，配合5x40规格的沉头自攻螺钉加垫圈紧固，可保证每个连接点的锁紧力均匀分布，不会出现局部应力集中导致的钢板变形或木材凹陷。

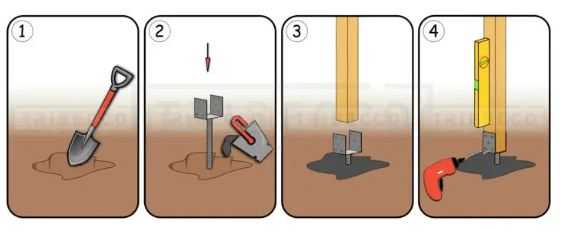

　　实际施工场景中，这款锚栓的安装流程非常适配户外零散作业的需求：先将锚栓的挂钩段按照定位线固定在基础钢筋笼上，调整承托腔体的水平度与标高后浇筑混凝土，待混凝土完全固化后，将裁切好的100x100防腐木方插入承托腔体内，从腔体侧面、端面的预留孔位拧入带垫圈的自攻螺钉即可完成木柱固定，全程不需要现场焊接、不需要复杂的定位工装，普通木工即可完成安装作业。相比传统的柱脚预埋件，这款构件的承托腔体可以将木方端部抬离混凝土基础表面80mm，形成自然的通风排水间隙，下雨时溅到基础上的积水不会浸泡木方端部，可大幅延长户外木构件的使用寿命；同时全周包裹的连接方式可以限制木方在水平方向的位移，遇到大风天气时不会出现柱脚晃动、榫卯松动的问题。

　　从结构受力角度拆解，长杆挂钩段与承托腔体采用满焊连接，焊缝位置做打磨防锈处理，埋入混凝土的部分不需要额外做防腐处理，暴露在空气中的承托腔体部分可根据项目需求喷涂与木方匹配的漆层，不会影响整体外观。构件的所有孔位均按照对称原则排布，紧固时按照对角顺序拧入螺钉，可保证木方与钢板腔体完全贴合，不会出现安装间隙导致的异响问题。针对不同地区的风荷载差异，设计时也预留了足够的安全余量，3mm厚的钢板腔体可承受不低于10kN的水平推力，完全满足普通家用凉亭、景观廊架的柱脚锚固需求，不需要额外增加斜撑加固。
