实验室金属置物柜三维结构设计

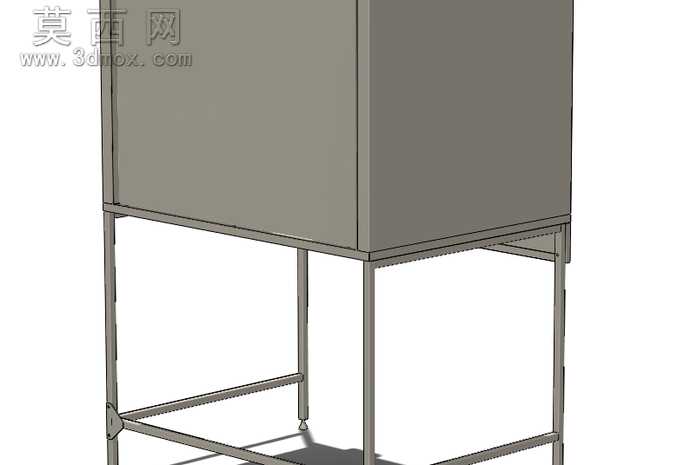

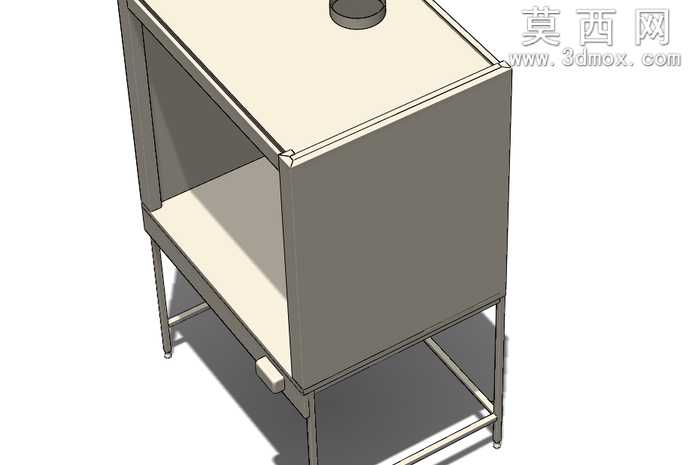

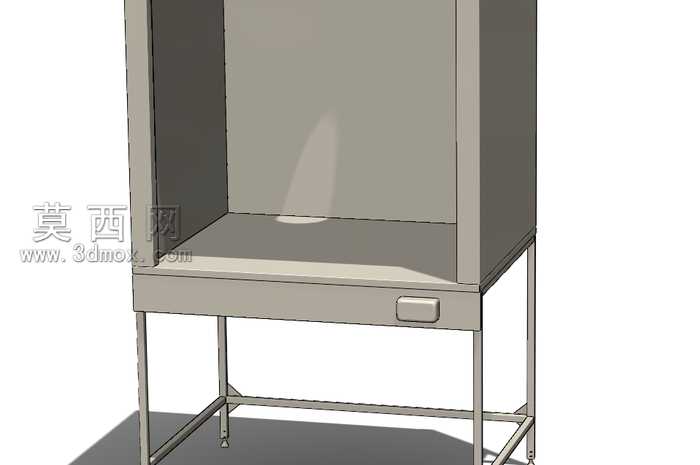

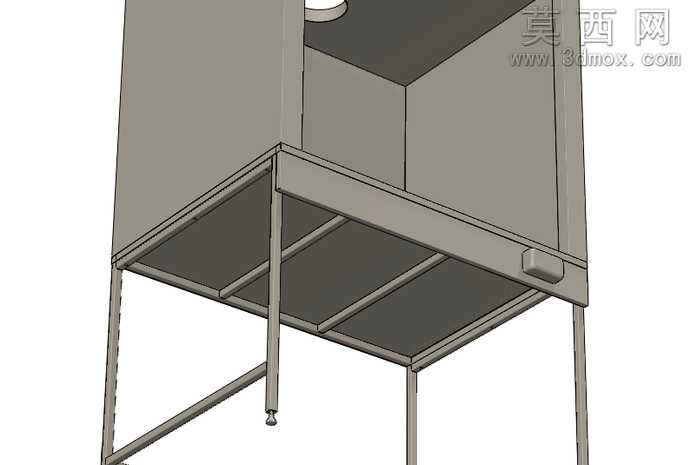

本作品为实验室专用金属柜的三维参数化建模成果，建模过程以SolidWorks为核心工具，采用自底向上的装配体建模思路，先分别完成柜体框架、内部置物平台、底部支撑腿、正面抽屉拉手等独立零件的结构绘制，再通过同轴、重合、距离等标准配合关系完成整体装配，确保各部件之间的装配间隙符合实际钣金加工的公差要求。材质渲染阶段，针对柜体主体的冷轧钢板材质，调整金属材质的粗糙度、反射率参数，还原哑光金属的真实质感，支撑腿部分采用方管钢结构的材质表现，拉手部分做了圆角抛光的金属质感区分，整体渲染采用柔和的环境光搭配定向主光源，清晰呈现柜体的结构轮廓与钣金折弯的工艺细节。结构设计上，柜体采用上部开放式置物空腔设计，空腔内部预留充足的垂直置物空间，可满足实验室常用仪器、耗材的摆放需求，中部设置一体化水平置物台面，台面下方集成小型抽拉式储物抽屉，可存放小型实验工具或记录用品，底部采用四点式方管支撑结构，支撑腿之间设置横向连接杆件做结构加强，提升整体柜体的承重稳定性与抗形变能力，支撑腿底部预留可调脚轮或脚垫的安装位，可适配不同实验室地面的调平需求。设计过程中充分考虑实验室场景的使用需求，柜体所有外露边缘均做了圆角钝化处理，避免尖锐边角造成的磕碰损伤，钣金件的折弯半径、板材厚度均参考常规钢制家具的加工参数设置，确保模型可直接对接钣金下料、折弯、焊接的实际生产流程，整体结构简洁稳固，兼顾实用性与加工可行性，无冗余的装饰性结构，符合实验室家具耐用、易清洁的使用要求。
