独木舟专用捕手款钓鱼竿支架结构设计

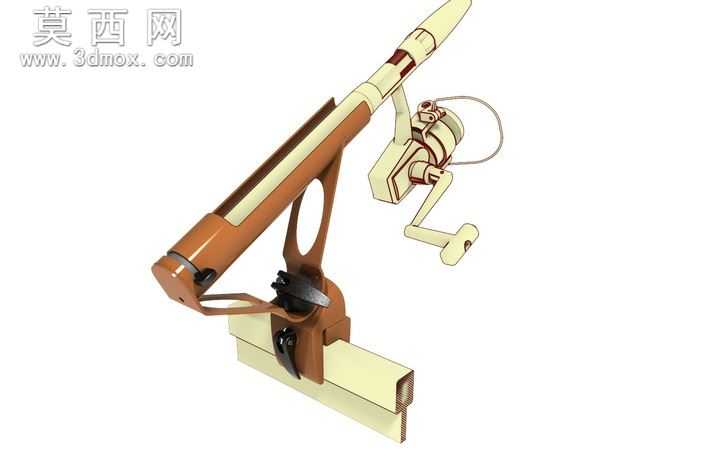

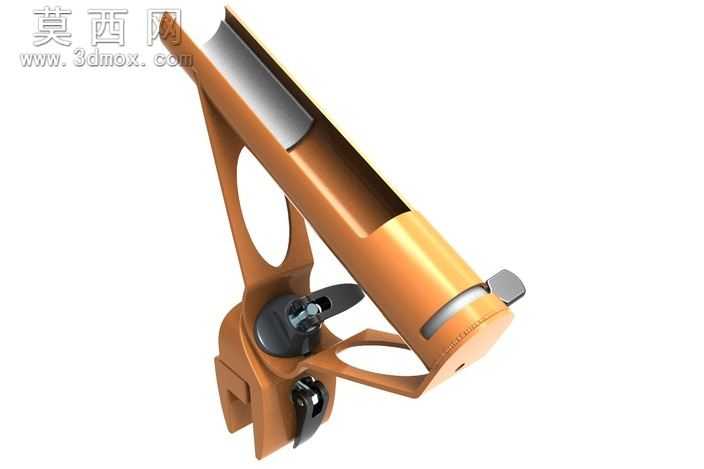

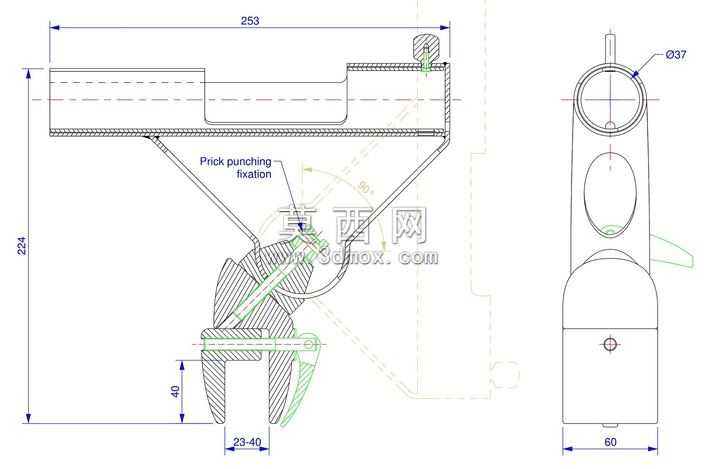

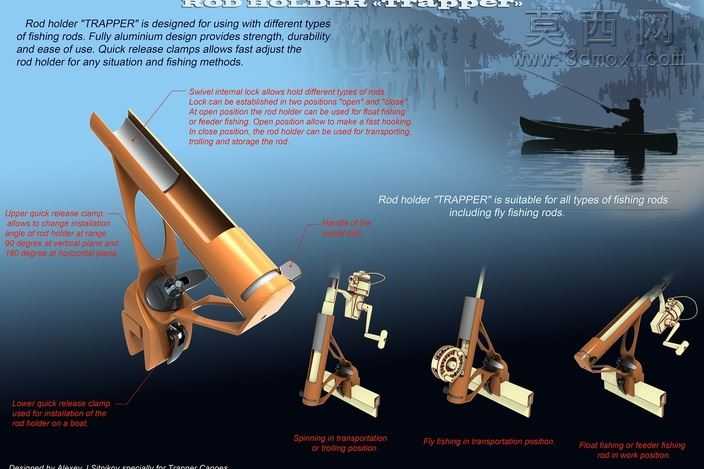

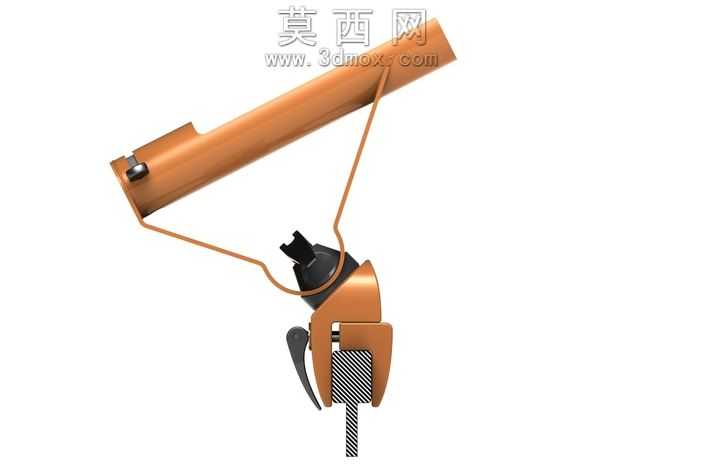

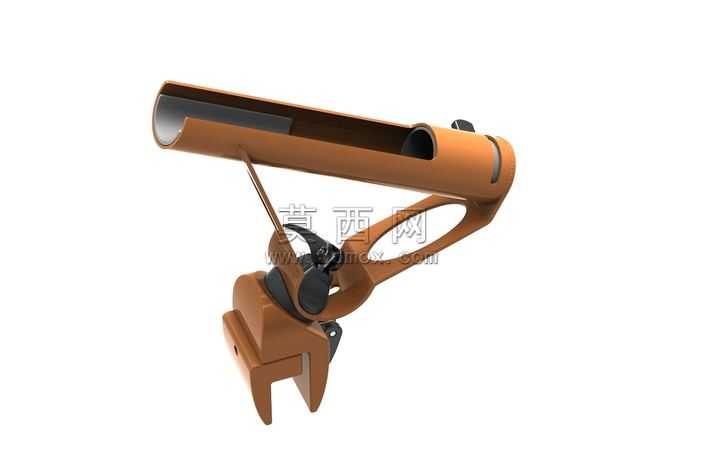

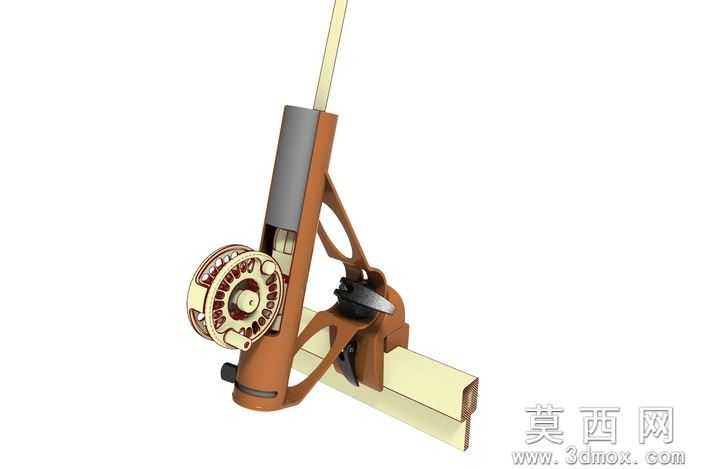

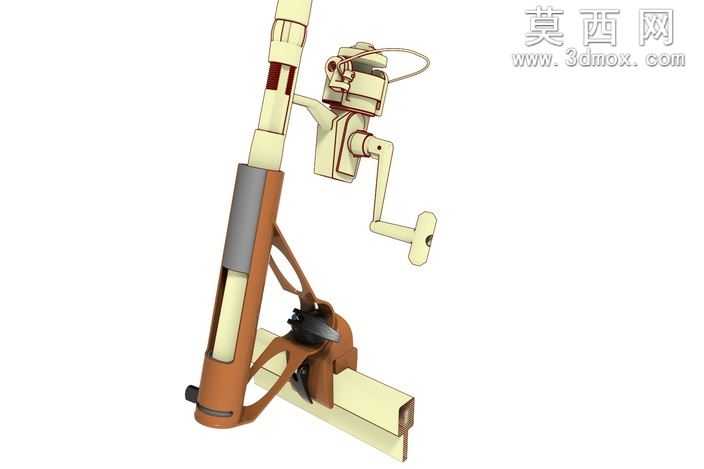

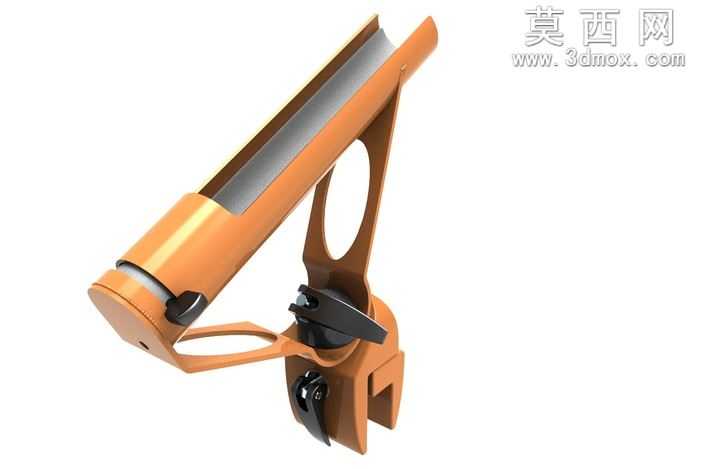

该三维模型为适配独木舟使用的捕手款鱼竿支架，建模阶段采用参数化特征建模逻辑，首先基于独木舟舷侧安装基准完成底座定位结构的草绘与拉伸，通过多基准面协同约束保证安装贴合度，整体建模过程严格遵循实际加工公差要求，对各装配间隙预留0.2mm的合理余量，避免后续装配出现干涉问题。渲染阶段采用PBR物理材质流程，主体铝合金构件赋予阳极氧化金属材质，调整粗糙度参数至0.3模拟哑光磨砂涂层质感，锁止旋钮、转轴等活动部件赋予高抛光金属材质，通过材质差异清晰区分固定结构与活动结构，场景渲染搭配水面环境光与独木舟使用场景背景，直观呈现产品实际使用状态。结构设计上采用上下分体式夹持架构，下部快拆夹钳可适配不同厚度的独木舟舷边，夹钳内侧预留防滑垫安装位，上部竿托设置开口式弹性锁止结构，可快速取放鱼竿同时保证夹持稳定性，内部设置旋转阻尼锁止机构，可实现垂直平面90度、水平面180度的角度调节，满足不同垂钓场景的竿体角度需求，同时设置运输锁止位，可在移动过程中固定支架避免晃动。设计思路围绕户外垂钓的实用性展开，整体采用轻量化铝合金材质控制总重量仅0.8公斤，在保证结构强度的同时降低携带负担，快拆结构无需额外工具即可完成安装与拆卸，多档位角度调节覆盖抛投、守钓、飞蝇钓等多种垂钓方式的使用需求，结构无突出尖锐棱角，避免使用过程中划伤船体或使用者，各活动部件均设置防脱结构，避免户外使用时零件脱落丢失，整体结构兼顾强度、耐用性与易用性，适配绝大多数类型的钓鱼竿使用场景。
