30度弯角双法兰管道连接适配器

　　在工业流体输送管路系统中，尤其是减压阀组的配套管路段，经常会遇到不同安装面之间存在空间夹角、需要完成管路转向同时保证连接密封可靠性的工况，这款30度弯角的管道适配器正是针对这类场景开发的专用连接构件。不同于常规90度直角弯头或者45度标准弯头，30度的转向角度专门适配安装空间受限、管路走向需要小角度偏移的现场，比如车间内减压阀组贴近墙面布置时，进出口法兰的安装面存在30度的空间夹角，使用标准弯头会导致管路与墙面或者周边设备产生干涉，而这款适配器可以直接完成角度过渡，不需要额外搭配多段短管拼接，减少了管路的连接节点，也就降低了潜在的泄漏风险点。

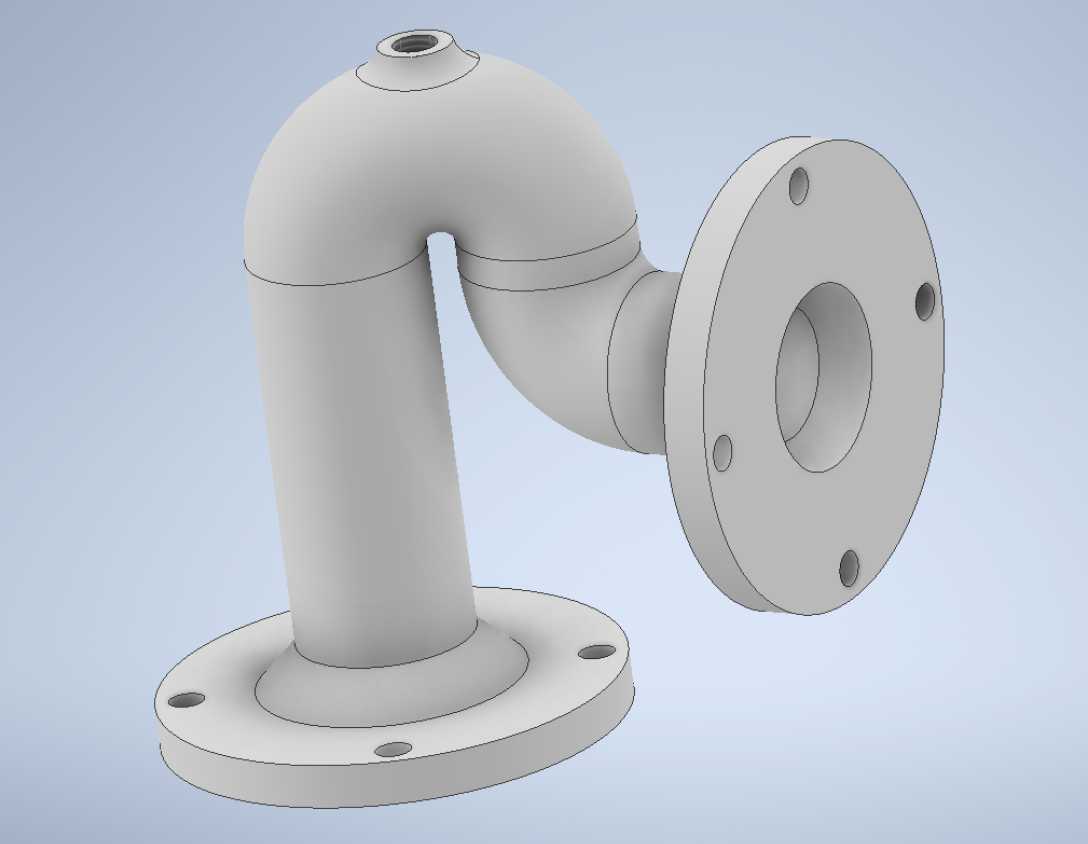

　　从结构设计来看，这款适配器采用两端法兰连接的形式，两端的法兰盘均为圆形凸面法兰，法兰盘上均匀分布四个螺栓安装孔，孔位按照通用管路法兰的标准节圆布置，能够和同通径的减压阀出口法兰、下游管路法兰直接配对安装，不需要额外加工过渡转接板。法兰与弯管主体的衔接位置做了圆弧过渡的加强结构，避免直角连接处的应力集中，因为在管路输送带压流体时，弯管段会受到流体冲蚀和内压产生的附加弯矩，圆弧过渡结构可以分散局部应力，提升构件的承压能力，延长使用寿命。弯管主体的流道采用等通径设计，内壁光滑过渡，没有突然的截面变化，能够减少流体经过转向位置时的压损，避免在弯管位置形成湍流或者涡流，这对于减压阀下游的流态稳定非常重要——如果下游管路存在过大的压损或者流态紊乱，会直接影响减压阀的压力调节精度，导致出口压力波动超出允许范围。

　　安装边界方面，这款适配器的下端法兰为水平安装基准面，上端法兰的轴线与下端法兰轴线呈30度夹角，安装时需要先将下端法兰与水平布置的设备接口或者管路法兰对齐，穿入螺栓预紧后再调整上端法兰的周向角度，确保上端法兰与对接的管路接口完全贴合，避免法兰面出现偏斜导致密封垫片受压不均。法兰盘的厚度经过核算，能够满足常规工业给排水、低压压缩空气、常规工业流体管路的承压要求，螺栓孔的孔径适配常用的管路连接螺栓，安装时不需要特制的紧固件，现场运维更换时可以直接使用通用标准件。弯管主体的弯曲半径经过优化，既保证了流道的顺畅，又控制了整体的外形尺寸，不会因为弯曲半径过大导致整体结构占用过多安装空间，在紧凑的阀组安装场景中，比如集成式减压供气站、楼宇供水的减压阀井内，这类小尺寸的转向适配器能够大幅提升管路布置的灵活性，减少管廊或者安装空间的占用。

　　实际应用中，这类管道适配器除了用在减压阀组的管路段，也可以用在其他需要小角度转向的流体管路中，比如暖通空调的水管路、压缩空气分支管路、小型工艺装置的流体输送段，只要两端法兰的通径、压力等级匹配，就可以直接安装使用。设计建模时，需要重点保证两端法兰的端面平面度、螺栓孔的位置度，以及弯管段流道的同轴度，避免因为加工或者建模误差导致安装时法兰错位、密封失效。弯管顶部的小接口为预留的测压或者排气接口，可以在管路调试时安装压力表检测阀后压力，或者在初次充水时排出管路内的空气，不需要额外在管路上开孔焊接接口，减少了现场施工的工作量，也避免了现场焊接带来的管路变形、焊渣残留等问题。整体结构没有复杂的活动构件，属于静态的管路连接构件，日常运维中只需要在定期检修时检查法兰连接位置的密封情况，检查螺栓是否存在松动，不需要额外的维护保养，长期使用的可靠性较高。
