工业用箱式气液水分离罐体结构设计

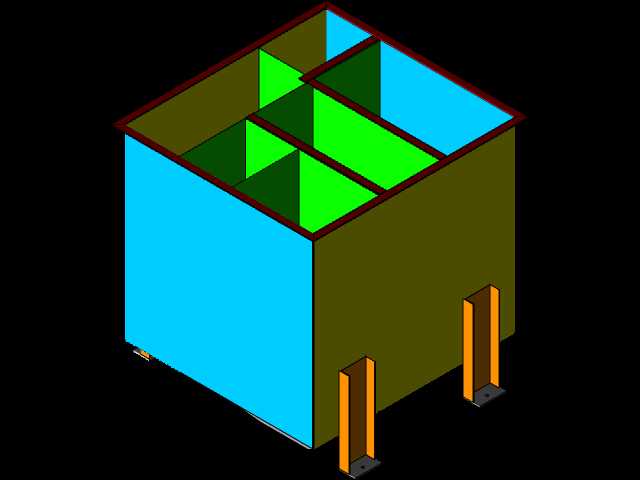

　　这款箱式水分离装置主要面向压缩空气管路末端、小型工业循环水系统的气液分离场景，在气动设备集中的车间管路布局中，这类装置通常安装在气源处理单元后端、用气设备前端的管段上，用来滤除压缩空气中携带的液态水滴，避免液态水进入气动阀、气缸等元件造成密封件老化、动作卡滞问题，也可配套小型真空系统使用，拦截管路中冷凝形成的游离态水分，降低后续干燥单元的工作负荷。从结构设计逻辑来看，整体采用方箱式腔体而非传统圆柱形罐体，主要是考虑到紧凑型安装空间的适配需求，方形结构可以直接贴靠车间墙面或者设备机架侧壁安装，不需要预留圆柱形罐体的圆周操作空间，空间利用率比同容积的圆柱罐体提升近三成。腔体内部通过多道交错布置的分隔板形成折流通道，带水气流进入腔体后，会沿着分隔板形成的弯折通道流动，流动过程中气流方向多次突变，密度更大的液态水滴会在惯性作用下撞击到分隔板壁面，附着后沿壁面汇聚到腔体底部的集液区，实现气水两相的分离，这种折流结构不需要额外加装过滤滤芯，后期维护只需要定期打开底部排污口排出积液即可，没有易损件更换成本，适合工况稳定、连续运行的工业场景。

　　外部支撑结构采用两根独立的槽型钢支脚，支脚底部带安装固定板，板上预留螺栓固定孔，安装时可以直接通过膨胀螺栓固定在地面或者设备安装平台上，支脚高度经过测算，刚好在罐体底部留出足够的排污操作空间，方便连接排污管路或者手动排污阀操作，支脚与罐体底部采用焊接连接，焊缝位置做了加强处理，能够承受满液状态下的整体重量，避免长期运行出现支脚变形、罐体倾斜问题。腔体的进出水口分别布置在箱体的两个对角位置，进气口设置在腔体上部一侧，出气口设置在另一侧上部，避免气流短路直接穿过腔体降低分离效率，底部集液区做了微小的倾斜坡度，引导积液向排污口位置流动，不会在腔体底部形成积液残留。

　　在建模过程中，各分隔板的间距经过反复调整，既保证折流通道有足够的长度让水滴充分附着，又不会因为通道过窄造成过大的气流压力损失，通道拐角位置都做了小圆弧过渡，减少气流流动过程中的湍流噪声，同时降低拐角位置的应力集中，提升腔体整体的结构强度。箱体的外壁板采用等厚度钢板拼接设计，各板件之间的连接焊缝都做了连续密封处理，保证腔体在工作压力下不会出现漏气问题，顶部盖板采用可拆卸式设计，通过螺栓与箱体法兰连接，法兰中间加装密封垫片，后期如果需要清理腔体内部的积垢，可以直接拆开顶部盖板进行操作，不需要切割破坏罐体结构。

　　从安装边界来看，整体外形方正，没有外凸的不规则结构，安装时只需要预留出顶部盖板拆卸的操作空间、侧面管路连接的操作空间即可，不需要额外预留侧面的维护空间，非常适合在空间紧凑的设备内部、车间管路夹层中布置。这类结构的水分离装置相比传统的旋风式分离器，对低流速气流的适配性更好，当管路气流流速出现波动时，依然能保持稳定的分离效率，不会因为流速过低导致水滴无法被有效拦截，也不会因为流速过高造成已经附着的水滴被二次裹挟进入下游管路。
