符合GOST标准的内螺纹焊接螺柱结构

　　这类带内螺纹的焊接螺柱，在压力管道配套的减压阀组件装配场景中应用十分普遍，主要承担阀件附属构件的定位、承载与可拆卸连接功能，区别于外螺纹焊接螺柱，其自带的内螺纹孔可直接配合螺栓实现外部构件的快速装拆，无需在焊接基体上额外加工螺纹孔，能大幅降低现场装配的加工难度，尤其适合减压阀这类承压设备的附属支架、传感元件安装座的固定场景。从结构设计逻辑来看，该螺柱采用了两段式结构设计，下部为焊接定位端，设置了直径略大于杆身的定位凸台，焊接前凸台可卡入基体预制的定位孔内，保证螺柱与基体的垂直度公差，避免焊接过程中螺柱偏移导致后续装配错位；上部为带内螺纹的杆身段，内螺纹孔深度经过严格核算，既保证足够的螺纹啮合长度满足连接强度要求，又不会因孔深过大削弱杆身的整体结构强度，同时杆身与焊接凸台的过渡位置设置了微小的退刀结构，避免焊接应力集中在截面突变处引发断裂风险。

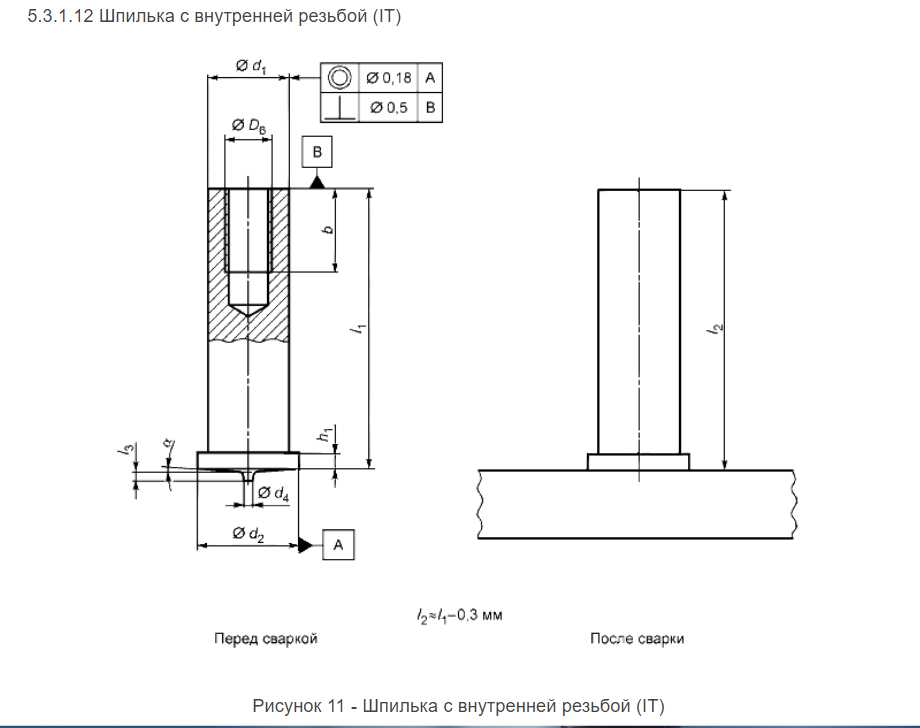

　　图纸中明确标注了焊接前后的尺寸控制要求，焊接前螺柱总长度预留了0.3mm的焊接收缩余量，焊接完成后杆身有效长度需控制在公差范围内，保证配套螺栓拧入后露出的螺纹长度符合装配要求；形位公差方面，内螺纹孔的轴线与焊接端面的垂直度公差控制在0.5mm以内，螺纹孔的位置度相对于定位基准的偏差不超过0.18mm，可保证外部构件安装后不会出现偏斜，避免承压状态下出现附加应力。

　　从安装边界来看，该螺柱焊接端直径与基体预制孔采用间隙配合，单边间隙控制在0.1-0.2mm之间，既方便装配定位，又不会因间隙过大导致焊接时熔池渗漏影响焊接强度；焊接时采用周边角焊缝连接，焊缝高度不小于凸台厚度的0.7倍，焊接后需对焊缝进行渗透探伤，避免出现气孔、裂纹等焊接缺陷影响承压性能。在实际选型应用中，这类螺柱需根据减压阀的公称压力等级匹配对应的材质，中低压工况下常用碳钢材质表面做镀锌处理，高压腐蚀工况下则需采用不锈钢材质，内螺纹的规格需根据所连接构件的载荷大小选择，保证螺纹连接的抗剪切强度与抗拉强度满足设备运行时的振动、冲击载荷要求。

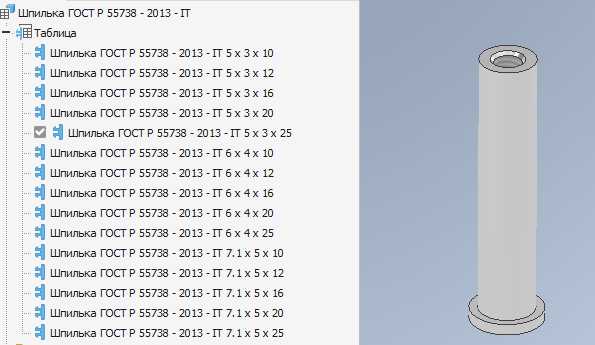

　　建模过程中需重点关注焊接凸台与杆身的过渡圆角、内螺纹孔的收尾结构、焊接端面的平面度要求，这些细节直接影响后续工程图出图的准确性以及生产加工的工艺可行性，若忽略了焊接收缩余量的预留，实际生产焊接后会出现螺柱长度不足的问题，导致外部构件无法正常装配；若内螺纹孔的垂直度公差标注不合理，会导致配套螺栓拧入后出现别劲现象，长期运行下容易出现螺纹滑牙、螺柱断裂等故障。在减压阀的整体装配中，这类焊接螺柱通常成组使用，分布在阀盖或者阀体的外侧，用于固定防护外罩、信号反馈装置、外接管路支架等附属部件，相比螺栓穿孔连接的方式，焊接螺柱不需要在阀体上加工贯通孔，不会破坏阀体的承压完整性，能有效降低阀体的泄漏风险，这也是承压设备上大量采用这类焊接紧固件的核心原因。设计时还需考虑螺柱的布置间距，避免相邻螺柱的焊缝距离过近导致焊接热影响区重叠，降低焊接接头的力学性能，同时螺柱与阀体法兰、密封面的距离需满足扳手操作空间要求，保证后续装配和维护时螺栓可以正常拧入和拆卸。
