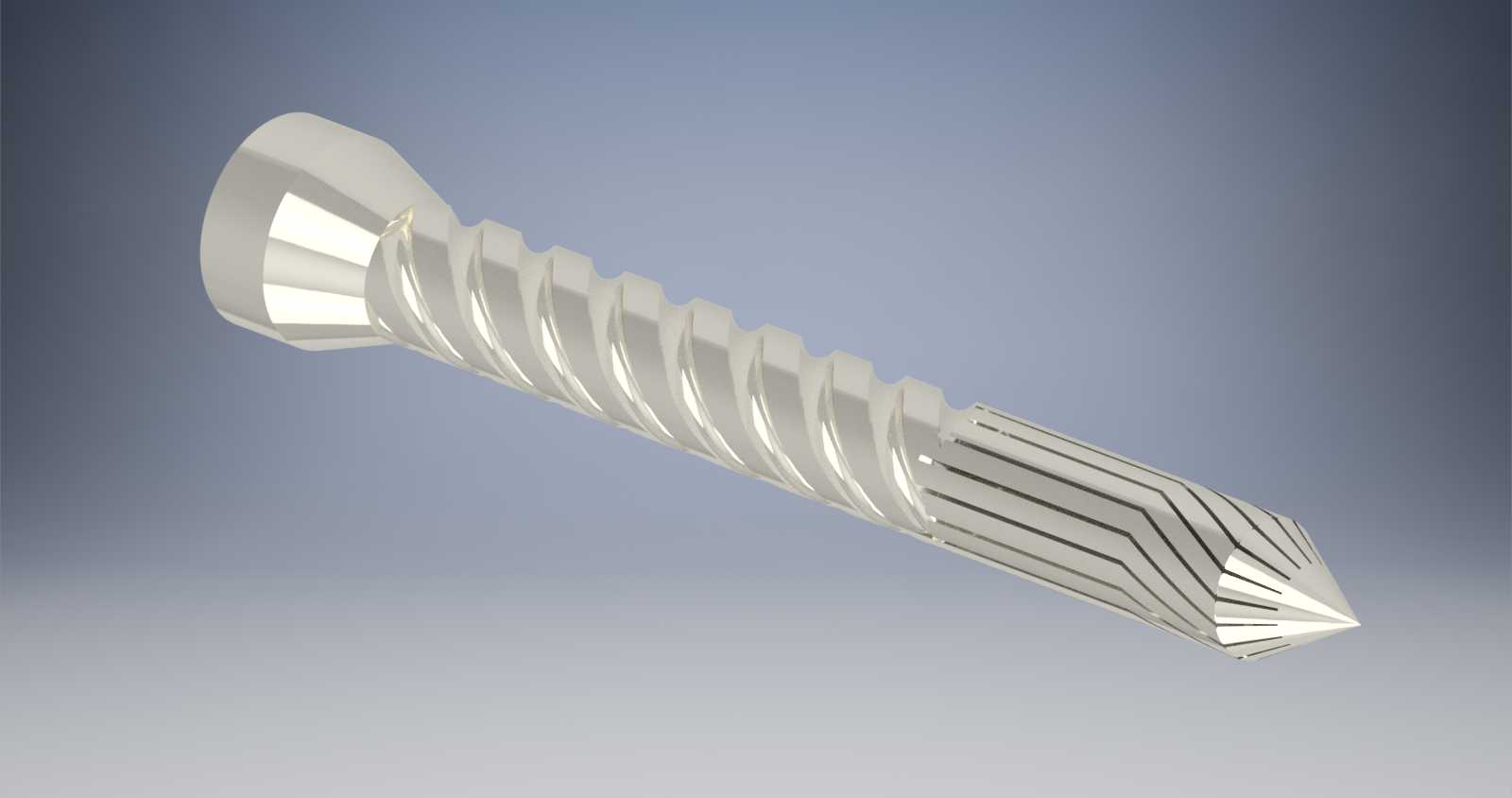

定制化带冷却槽沉头自钻钛合金紧固件

　　这款定制钛制自钻紧固件，最初是针对航空航天薄壁复合材料与钛合金叠层结构的装配场景开发，常规碳钢自钻螺钉在这类工况下，钻削过程中产生的切削热无法快速散出，很容易造成复合材料层间树脂熔化分层，同时钛合金切屑容易卡在螺纹槽内，导致锁附扭矩异常、连接强度不达标的问题，在实际产线装配中，这类失效往往会带来整段组件返工的成本损耗。

　　从结构设计来看，头部采用标准沉头 countersunk 构型，锥角匹配常用的90度沉孔加工角度，装配后头部可以完全埋入工件表面，不会产生凸起干涉，适配有外观平整度要求、或者后续需要覆盖蒙皮的装配场景，头部的内驱动槽采用高扭矩传递的槽型，避免锁附过程中出现滑牙脱批的问题，能适配气动定扭起子的高速锁附作业，满足批量装配的节拍要求。

　　杆部的螺纹采用大螺距三角牙设计，牙型角经过优化，在钻削完成后可以直接在预制孔内攻出匹配的内螺纹，不需要额外的攻丝工序，螺纹牙底做了圆弧过渡处理，降低应力集中系数，在承受交变振动载荷的场景下，能有效避免螺纹根部的疲劳断裂问题，这一点在轨道交通内饰件、户外光伏支架的长期使用场景中尤为重要，这类场景往往要承受持续的风振、温度交变带来的应力变化。

　　最核心的设计点在钻削端的排屑冷却结构，钻尖部分采用分屑槽设计，将钻削产生的宽切屑分割为多股窄切屑，避免长切屑缠绕在钻头上，同时杆部沿轴向开设的螺旋导流槽，一方面可以在钻削过程中引导外部冷却介质直达钻尖切削区域，带走大部分钻削热，另一方面可以作为排屑通道，将切屑顺着螺旋槽快速排出孔外，避免切屑挤压刮伤已经加工好的螺纹表面，在没有外部冷却的手工装配场景中，这种螺旋槽结构还能增大钻尖部分的散热面积，降低钻尖的温升速率，减少对被加工基材的热损伤。

　　从安装边界来看，这款紧固件的总长度、螺纹段长度、钻尖长度都经过匹配设计，可适配总厚度3mm到12mm的叠层结构连接，锁附时不需要预先钻孔，直接对准锁附位置启动起子即可一次性完成钻削、攻丝、锁固三道工序，相比传统的“钻孔-倒角-攻丝-锁螺钉”工艺，能减少70%以上的装配工时，在野外作业、狭窄空间装配的场景下，不需要携带额外的钻头、丝锥等工具，大幅降低作业的工具携带负担。

　　在材料选择上采用钛合金基材，相比常规的碳钢镀锌、不锈钢紧固件，钛合金的比强度更高，相同强度等级下重量仅为碳钢的60%左右，同时具备优异的耐盐雾腐蚀性能，在沿海户外、化工腐蚀环境下不需要额外做表面防腐处理，就能满足长期使用的防腐要求，不会出现锈迹污染基材、锈胀导致连接失效的问题。在实际测试中，这款紧固件在1.5mm钛合金加8mm碳纤维复合材料的叠层锁附测试中，钻削轴向力比常规自钻螺钉降低32%，钻削区域的最高温度控制在120摄氏度以内，完全符合复合材料装配的温度控制要求，锁附完成后的拉拔力能达到12kN以上，满足高强度连接的载荷要求。

　　在日常的结构选型中，这类带冷却排屑结构的自钻紧固件，还可以适配轻钢龙骨装配、幕墙龙骨连接、船舶内饰板安装等场景，尤其是在不能使用切削液的洁净装配场景下，其结构本身的排屑散热优势就能得到充分发挥，不需要额外的辅助工艺就能完成可靠连接。建模过程中，螺纹部分采用精确的螺旋扫掠生成，牙型的公差带按照6g级精度控制，沉头部分的锥面与杆部的同轴度控制在0.1mm以内，钻尖的分屑槽角度、切削刃后角都按照实际金属切削的参数设计，完全可以直接用于工程出图、数控加工的参考，也可以用于装配工艺仿真、干涉检查的虚拟样机搭建。
