万升级沉砂除油澄清罐体结构设计

　　该罐体主要应用于中小型水处理场站、工业循环水预处理工段、小型厂区雨污水预处理环节，作为前置沉降分离单元承担来水的除砂、浮油撇除与初步澄清功能，可适配进水含砂量较高、夹带少量浮油的工况，避免后续管路、泵阀及精细处理单元被砂粒磨损或被浮油堵塞。从功能实现逻辑来看，罐体内部通过流道设计控制进水的流速与流向，进水进入罐体后流速快速降低，裹挟的密度较大的砂粒依靠重力沉降至罐体底部的集砂区，密度较小的浮油则逐步上浮至液面表层，中部区域的澄清液通过预设的出水结构引出，实现三相的初步分离，无需额外添加药剂即可完成基础的固液、液液分离作业，大幅降低后续处理单元的负荷。

　　在结构设计层面，首先考虑的是沉降停留时间的匹配，10000升的有效容积对应常规中小处理量的进水流量时，可保证足够的停留时间让砂粒完成沉降，避免短流导致的砂粒随出水流出。罐体的外形采用立式圆柱结构，相比方形结构可避免边角处的流场死角，减少砂粒在边角堆积板结的概率，同时圆柱结构的受力更均匀，满水状态下的壁板应力分布更合理，可降低壁板的厚度要求，控制整体制造成本。罐体底部设计为锥底结构，锥角角度根据砂粒的自然安息角设定，保证沉降到锥面的砂粒可依靠自重滑向底部的排砂口，无需额外设置刮砂机构即可完成积砂的汇集，减少设备的运动部件，降低后期运维的故障点。

　　进水口设置在罐体中下部的切线方向，进水沿罐体内壁形成缓慢的旋流，既可以通过离心作用加速砂粒的沉降分离，又可以避免进水直接冲击罐体底部的积砂层，防止已经沉降的砂粒被重新搅起影响出水水质。出水口设置在罐体中部偏上的位置，且在出水口处设置挡流板，避免表层浮油被出水夹带流出，同时挡流板也可以阻挡进水可能携带的大体积漂浮杂物进入出水管路。浮油收集区设置在罐体顶部，通过环形的集油槽将上浮的浮油汇集后排出，集油槽的高度可根据运行时的液位波动范围调整，保证不同液位下浮油都能顺利进入集油槽。顶部设置检修人孔，方便运维人员进入罐体内部检查积砂情况、清理附着在壁板的污垢，人孔的尺寸满足人员携带工具进出的要求，同时人孔盖采用快开结构，密封件采用耐油耐水的橡胶材质，避免运行时出现渗漏。

　　安装边界方面，罐体的基础采用环形混凝土基础，基础的水平度误差控制在允许范围内，避免罐体安装后出现倾斜导致锥底积砂无法顺利滑落，基础上预设地脚螺栓孔，安装时通过地脚螺栓将罐体底部的支座固定，防止满水状态下罐体出现偏移。罐体的外接管路接口包括进水口、出水口、排砂口、排油口、溢流口，各接口的法兰尺寸匹配常规的工业管路标准，可直接与现场的管路系统对接，无需额外制作转换接头。溢流口设置在罐体最高液位以上的位置，当出水或排油管路出现堵塞导致液位异常升高时，多余的水可通过溢流口排出，避免罐体满溢。排砂口设置在锥底的最底端，排砂管上安装控制阀，定期开启即可将汇集的积砂排出，排砂的频率可根据进水的含砂量调整，排砂过程无需停机，不影响设备的连续运行。

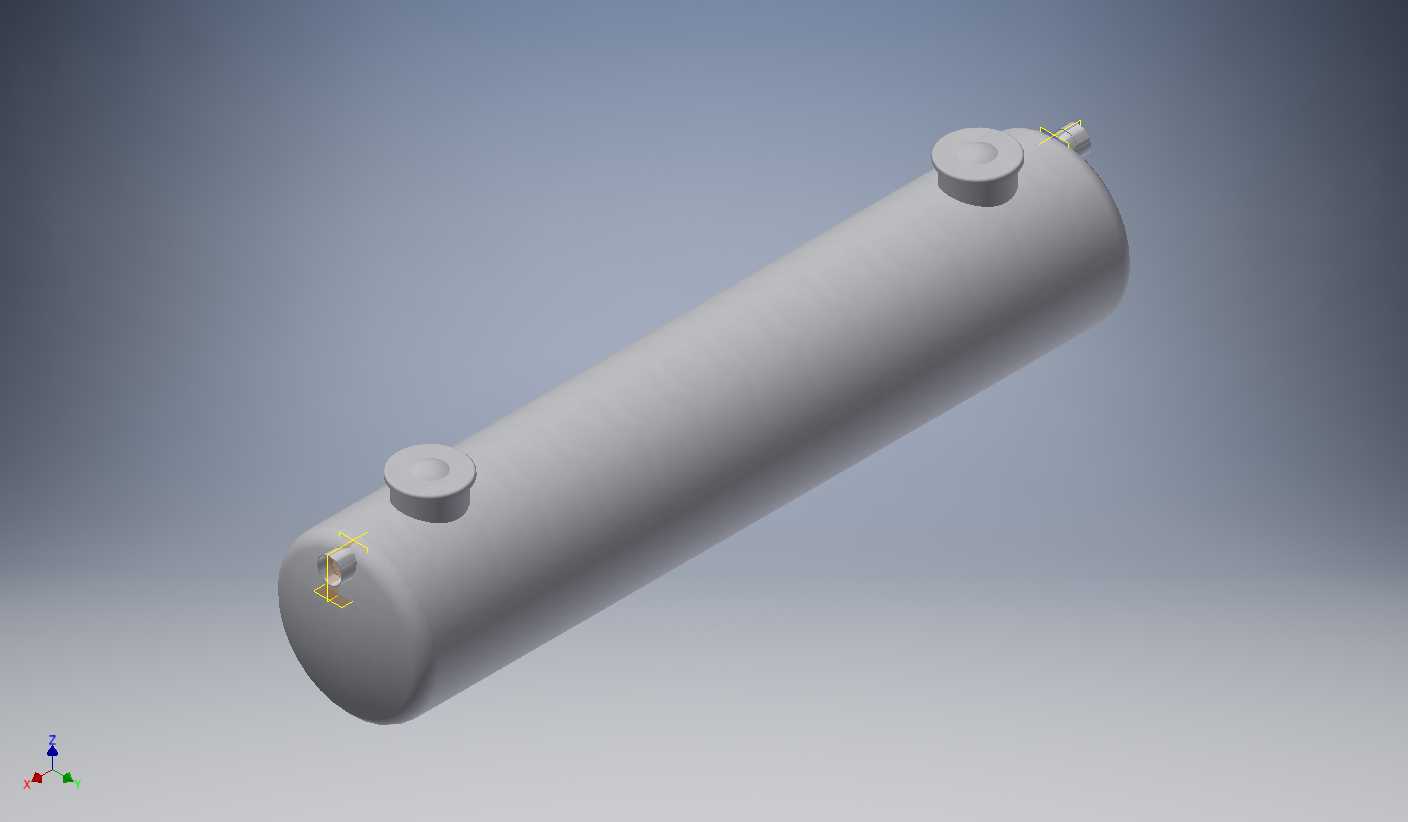

　　从建模细节来看，整个罐体的壁板、锥底、封头均采用等厚度设计，建模时通过抽壳特征实现壁厚的均匀性，各接口处的法兰采用标准件参数化建模，法兰的螺栓孔位置、密封面尺寸均符合对应压力等级的标准要求，方便后续出工程图时直接提取尺寸进行加工。罐体外部的加强筋根据满水时的壁板应力计算结果布置，在壁板应力较大的位置设置环形加强筋，避免罐体运行时出现鼓胀变形，加强筋的尺寸与间距经过校核，在保证结构强度的前提下尽可能减少材料用量。顶部的栏杆、爬梯作为附属结构，建模时考虑人员操作的安全要求，爬梯的踏步间距、栏杆的高度均符合安全规范，方便运维人员登顶进行检查、排油操作。
