适配米德60mm瞄准镜的太阳能滤光装置

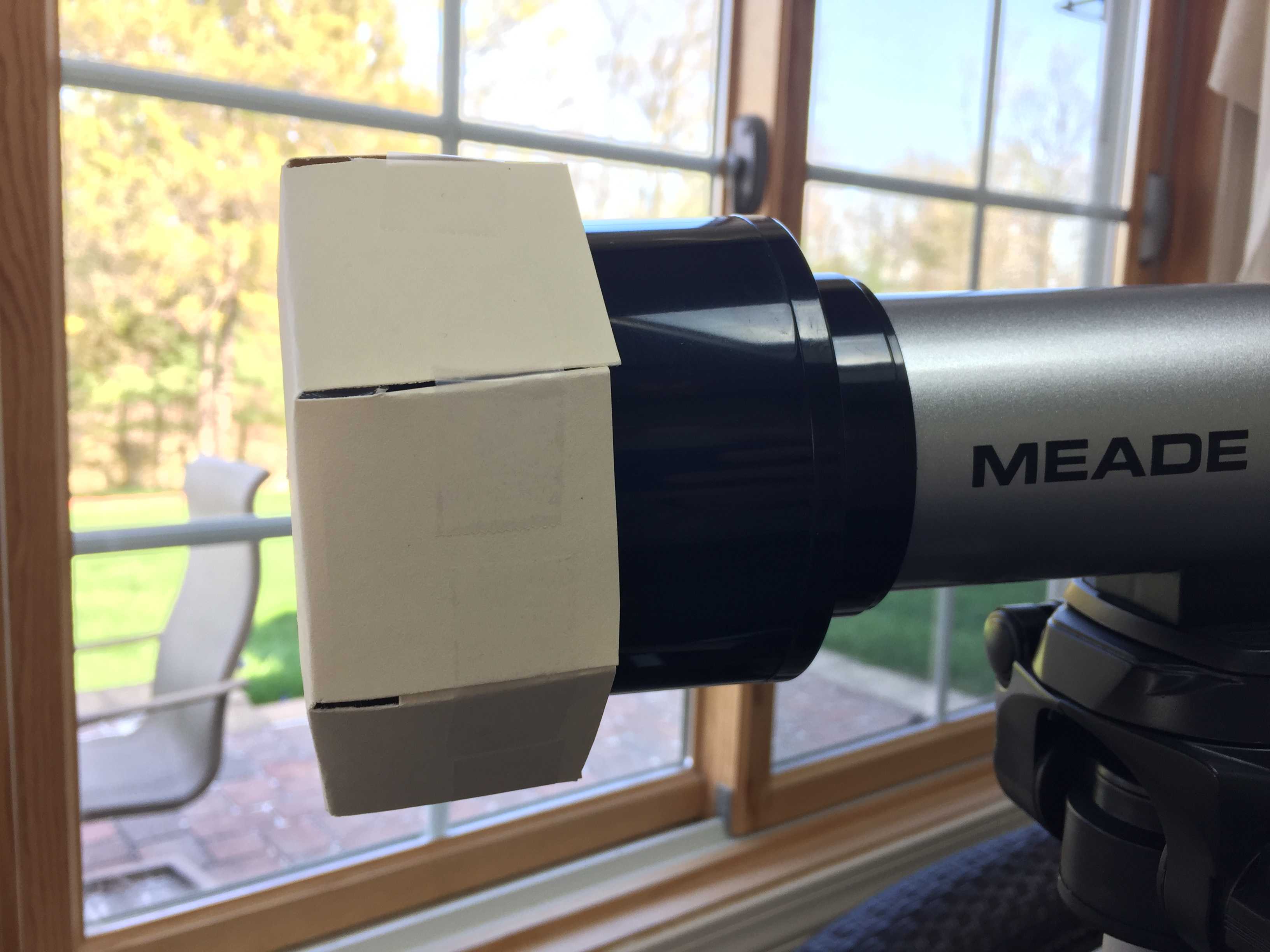

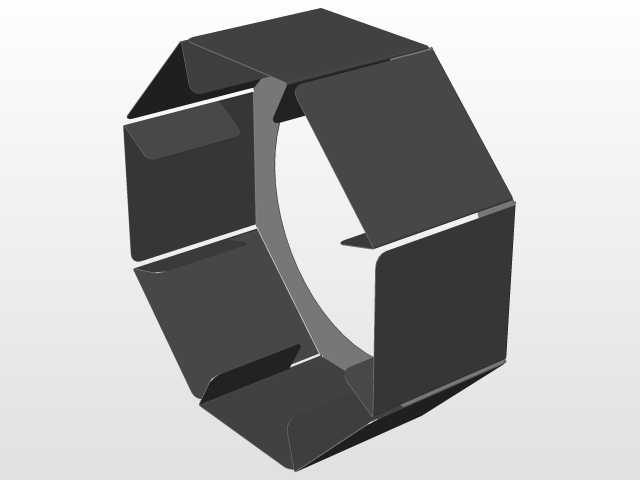

　　在日常天文观测作业中，太阳观测是对配件安全性、适配性要求极高的场景，普通观测设备直接对准太阳会造成设备传感器烧毁，甚至观测者视力不可逆损伤，这款适配米德60mm规格瞄准镜的滤光罩，正是针对这一细分场景设计的专用前端配件。从结构设计逻辑来看，整体采用六边形外廓的卡接式结构，没有采用传统滤光罩常见的螺纹旋接方案，核心是考虑到天文观测场景下的快速拆装需求——户外观测时往往需要根据观测目标快速切换前端配件，卡接结构不需要对准螺纹反复旋转，只需要对准镜筒前端推入即可完成固定，配合边缘的折叠压边结构，能够牢牢卡在镜筒前端，不会因为观测角度调整、户外微风震动出现移位脱落的问题。

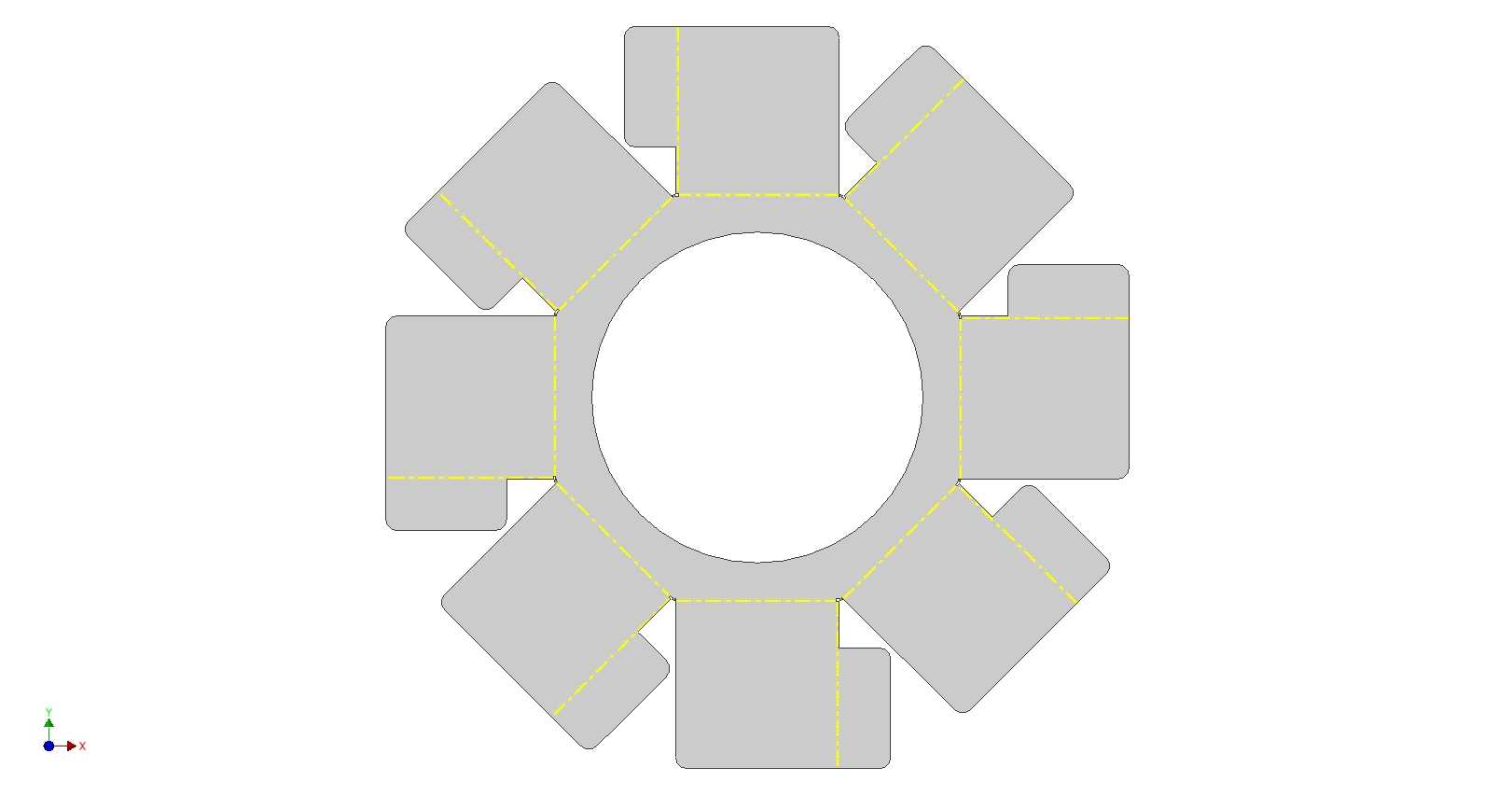

　　滤光罩的核心功能是承载专用太阳能过滤材料，设计时特意预留了平整的材料粘贴面，使用时只需要将过滤材料的光面朝外粘贴在罩体前端的限位框内，沿着预留的折叠边缘将多余边料折入罩体内侧，再用胶带沿接缝处固定即可完成滤光组件的装配，不需要额外的压圈、紧固件，普通爱好者也能快速完成组装，不会因为装配问题出现漏光的风险。罩体内部设置了三处均匀分布的弹性卡舌，卡舌的倾斜角度经过反复调整，推入镜筒时会顺着镜筒外壁产生弹性形变，形成均匀的抱紧力，既不会刮伤瞄准镜镜筒的阳极氧化表面，也能保证在不同温度环境下——不管是夏季户外高温还是冬季低温观测，卡接力度都能保持稳定，不会因为材料热胀冷缩出现松动或者卡接过死难以拆卸的问题。

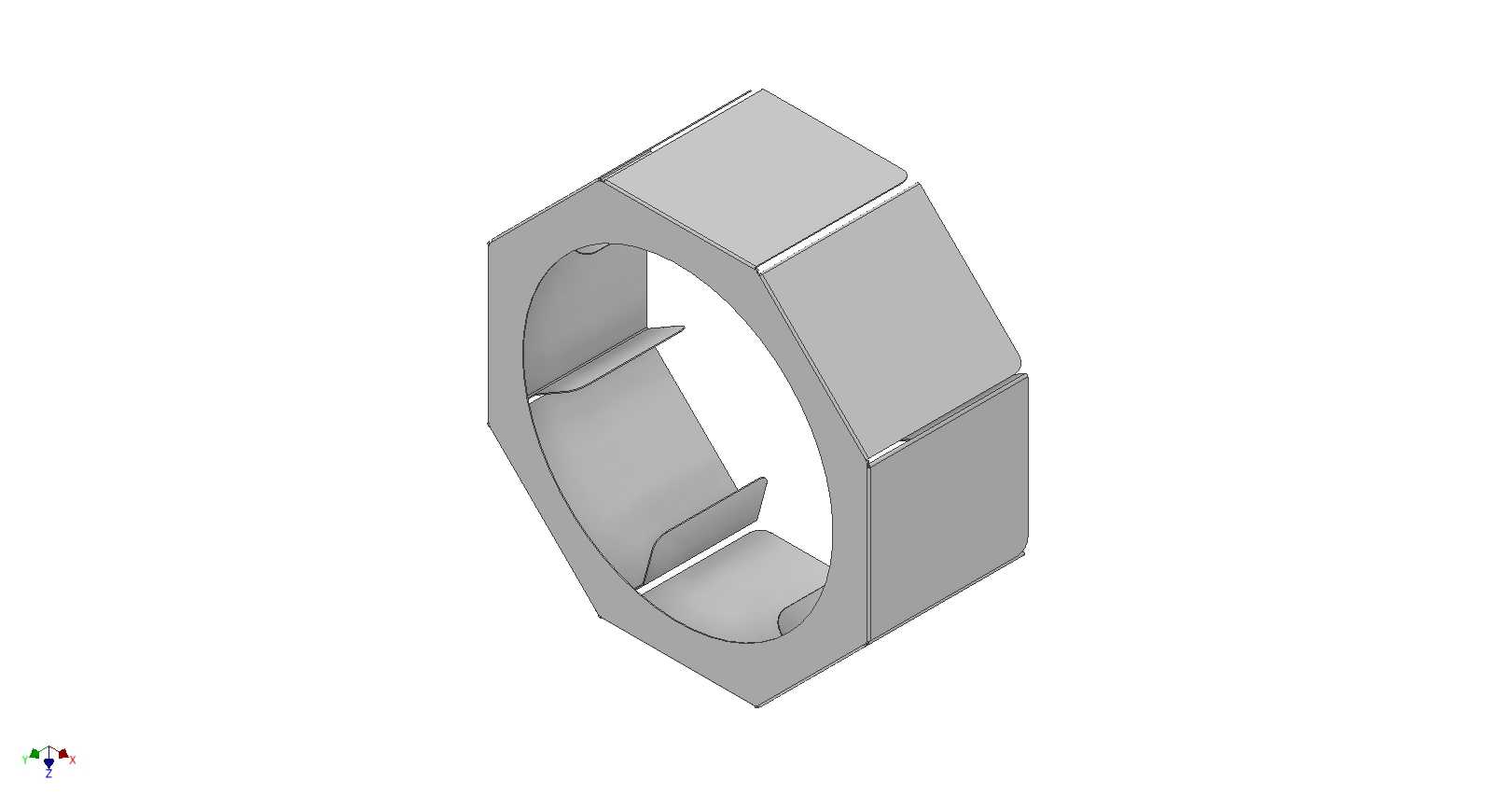

　　从安装边界尺寸来看，罩体的内接圆尺寸完全匹配60mm直径的瞄准镜物镜端，外部六边形对边尺寸为4.537英寸，轴向总长度为1.816英寸，这个尺寸设计充分考虑了瞄准镜物镜端的视场角范围，罩体内壁不会在视场边缘形成暗角，保证观测时整个视场都能被滤光材料完全覆盖，不会出现局部漏光灼伤眼睛或者损坏传感器的问题。六边形的外廓设计也不是单纯的造型选择，相比圆形外廓，六边形结构在放置时不会随意滚动，户外临时放置在观测台面上时能够保持稳定，不容易滚落摔坏；同时六个平面也方便粘贴标识、标注滤光片的密度参数，使用者拿取时也有明确的施力面，拆装时比光滑的圆形罩体更容易发力。

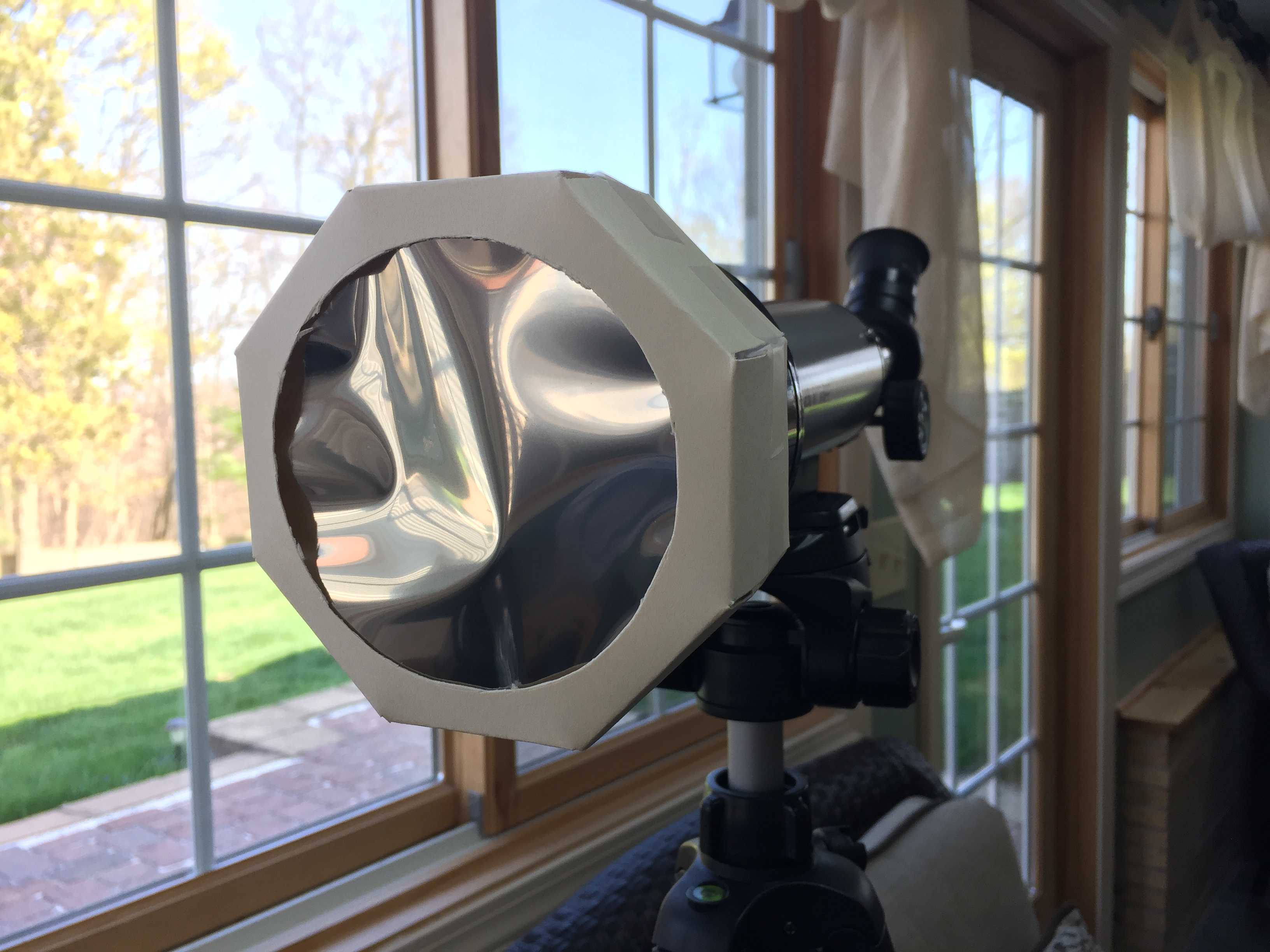

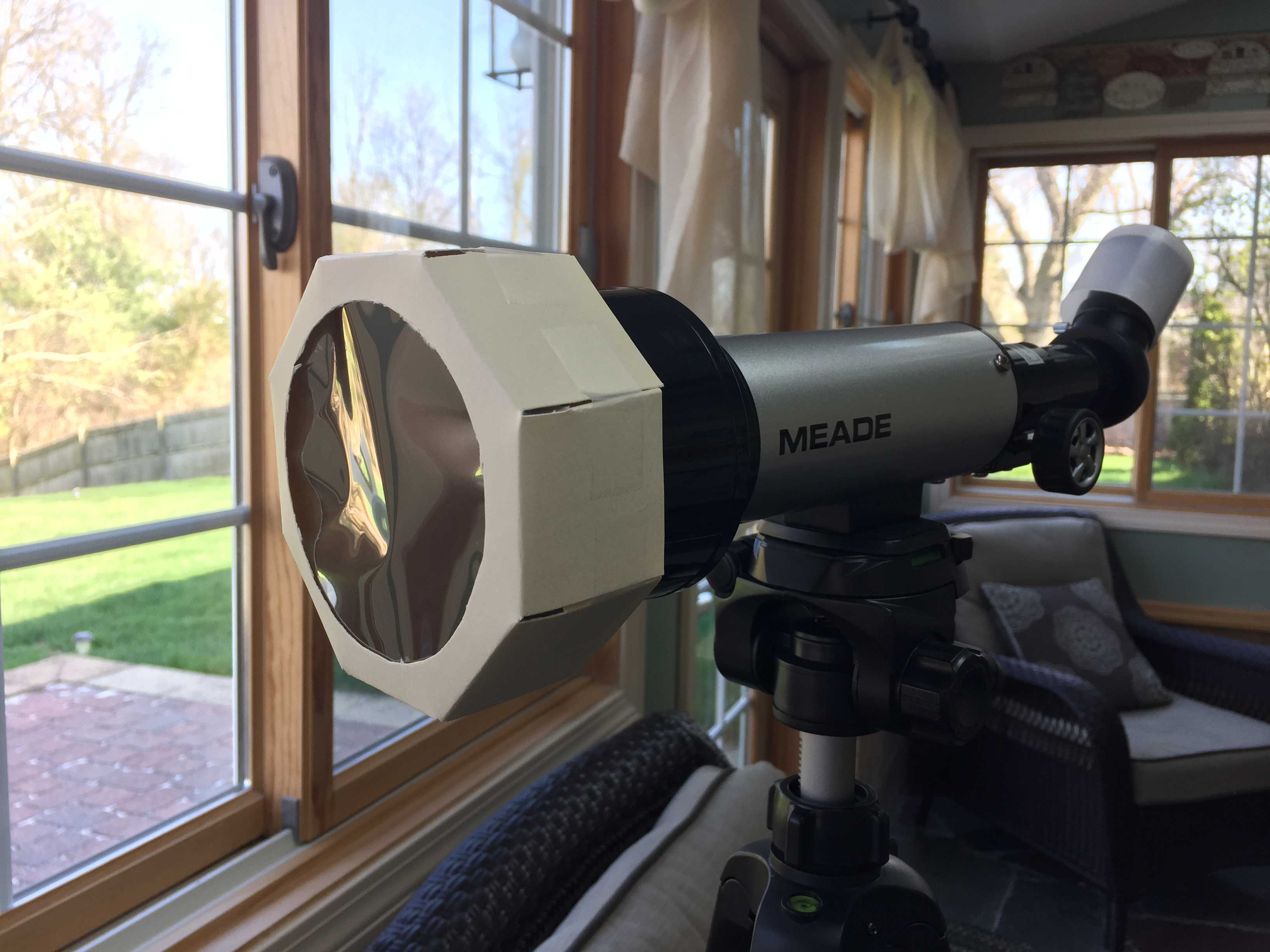

　　在实际使用场景中，这款滤光罩除了搭配瞄准镜进行太阳观测、日食观测之外，也可以临时搭配同口径的小型望远镜使用，卡接结构的适配公差预留了0.2mm的间隙，对于外径在59.8mm到60.3mm之间的镜筒都能稳定卡接，不需要额外加装转接环。设计时特意将罩体的壁厚控制在1.2mm，在保证结构强度的前提下尽可能减轻整体重量，加装在瞄准镜前端不会过多影响设备的整体重心平衡，长时间架设观测也不会因为前端过重导致镜筒出现低头偏移的问题。罩体的边缘都做了R0.5mm的圆角处理，没有尖锐的毛刺棱角，拆装时不会划伤手指，也不会刮坏携带包的内衬布料。

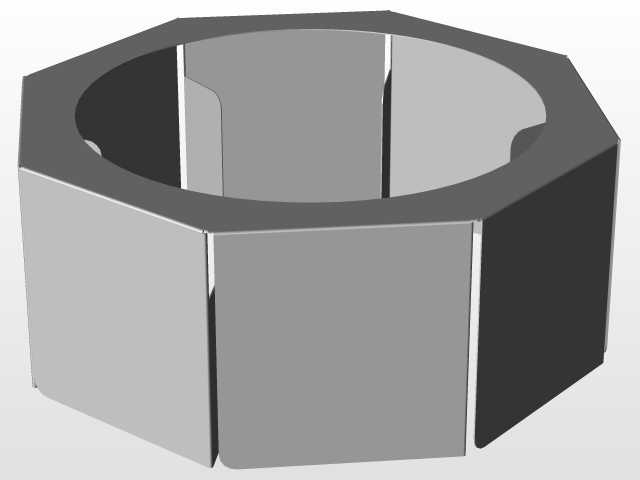

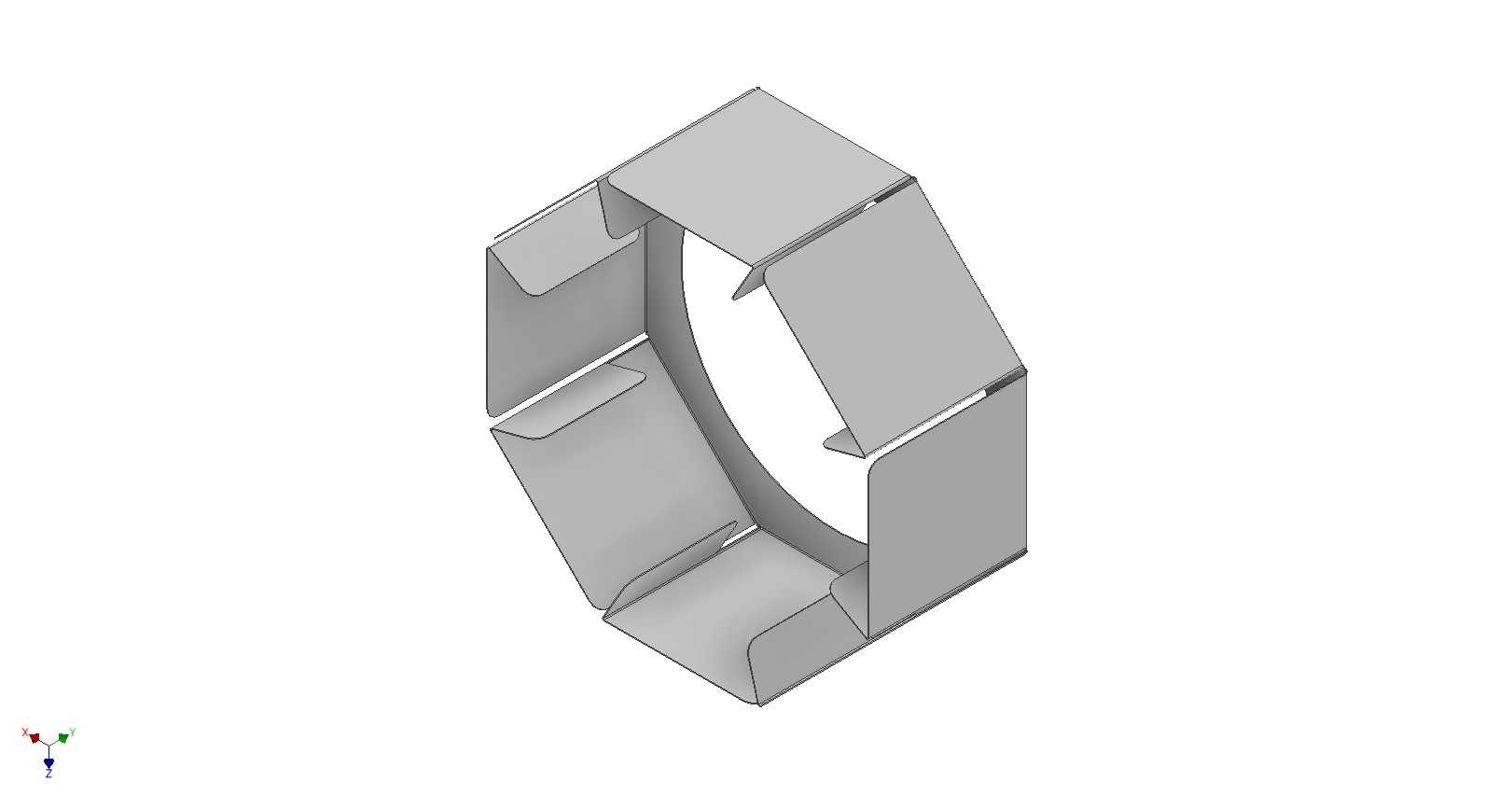

　　从结构建模的细节来看，卡舌和罩体主体采用一体化结构设计，不需要额外组装弹片零件，打印制作时可以一体成型，减少装配工序；前端的滤光材料粘贴面做了0.3mm的下沉台阶，粘贴滤光膜时能够自然定位，不需要反复调整位置就能保证滤光膜和镜筒光轴垂直，避免因为滤光膜倾斜出现观测画面明暗不均的问题。折叠边缘处预留了0.1mm的压痕槽，折叠时不需要借助工具就能沿着预设位置弯折，弯折后边缘整齐，不会出现褶皱导致的漏光缝隙。整体结构没有复杂的曲面、倒扣结构，不管是采用3D打印制作还是采用薄板冲压制作，都能快速实现量产，加工难度低，制作成本可控，非常适合天文爱好者自行制作或者小批量生产配套使用。
