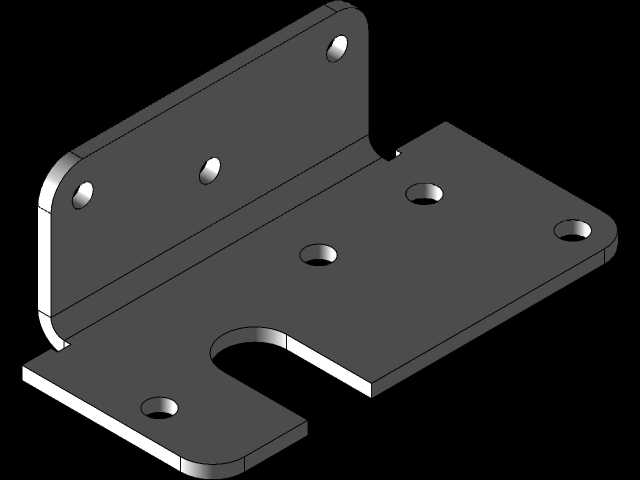

L型折弯带缺口安装固定钣金支架

　　这款L型折弯钣金件是工业装配场景里十分常见的固定支撑构件，日常多被用在气动回路、小型流体控制单元的安装布局中，承担阀体、传感模块与设备机架之间的连接承载作用，尤其适配小型调压类阀件的侧装固定需求，能在紧凑的设备舱内部完成部件的位置固定，避免阀件悬空布设带来的管路受力、振动松脱问题。从结构设计来看，构件采用单道90度折弯成型，两个互相垂直的安装面分别承担不同的连接功能：垂直立面用于贴靠设备机架的竖向型材面，水平底面用于承托待固定的阀件或功能模块，两个面的孔位布局完全匹配常规工业安装的孔距规范，不需要现场二次打孔就能完成对位装配。

　　水平安装面靠近边缘位置设计了U型缺口，这个结构并非随意开设，主要是为了避让阀件底部伸出的管路接头、接线端子或是调节旋钮，避免安装时支架与部件突出结构发生干涉，同时也能在后期维护时不用完全拆卸支架，就能松开固定螺栓顺着缺口调整部件位置，或是直接将部件从缺口处移出完成检修，大幅减少运维的拆装工作量。孔位设计上，垂直立面设置了三个等距排布的安装孔，上下两端的孔位靠近折弯边与立面边缘，中间孔位居中布置，这种三点式固定布局能让立面与机架的连接更稳固，抵消设备运行时产生的横向振动载荷，避免长期使用后支架出现歪斜松动；水平底面设置了四个安装孔，其中三个为完整圆孔，靠近U型缺口的位置设置了一个半开放孔位，既可以配合螺栓完成阀件的压紧固定，也能适配不同安装孔距的同类型阀件，具备一定的安装兼容性。

　　从安装边界来看，这款钣金件的折弯半径匹配常规钣金冲压的工艺要求，折弯处没有尖锐棱角，不会在装配时划伤操作人员或是破坏部件表面的防护涂层；所有孔位都做了沉孔处理，螺栓安装后头部不会突出安装面，保证安装面与被连接件、机架面完全贴合，不会出现局部间隙导致的固定不稳。构件的整体厚度适配常规冷轧钢板的钣金加工规格，既不会因为板材过薄导致承重后出现折弯变形，也不会因为板材过厚增加不必要的重量与材料成本，在小型工业设备的阀组安装、传感模块固定、小型气动元件布设场景中，这类钣金支架的应用十分普遍，设计时需要兼顾安装强度、干涉避让、装配便捷性三个核心维度，这款构件的孔位排布与缺口设计刚好平衡了这几点需求：垂直面的三点固定保证了与机架连接的可靠性，水平面的多孔位加缺口设计兼顾了不同部件的适配性与后期维护的便捷性，折弯角度的精度控制能保证两个安装面的垂直度，避免安装后阀件出现倾斜导致管路对接错位。

　　在实际设备装配中，这类钣金支架往往不会作为独立的功能部件存在，而是作为设备内部的安装辅件，将零散的阀件、模块规整固定在机架的指定位置，让设备内部的管路、线路排布更整齐，减少部件之间的位置干涉，同时也能在设备运输、运行过程中避免部件晃动移位，降低设备故障的概率。设计这类钣金件时，不需要追求复杂的造型，核心是要匹配实际安装场景的空间边界，提前预判被固定部件的突出结构、安装孔位，预留足够的操作空间让工具能够到达螺栓位置完成拧紧作业，同时要兼顾钣金加工的工艺可行性，避免出现过小的折弯半径、过于靠近边缘的孔位导致加工时板材开裂、变形。这款构件的所有孔位边缘都预留了足够的边距，折弯线与孔位之间也保持了安全距离，冲压加工时不会出现孔位变形的问题，折弯后两个面的平面度也能满足安装要求，不需要后续额外的校形工序，能有效控制加工成本。在一些紧凑型的桌面自动化设备、小型气动控制机柜里，这类L型钣金支架的用量很大，往往需要根据不同的安装位置调整孔位位置、缺口大小、折弯高度，这款构件的基础结构具备很好的衍生性，只需要调整对应尺寸就能适配不同的安装需求，不需要重新设计整体结构，能大幅缩短设计周期。
