履带式起重机配套弓形起重卸扣结构

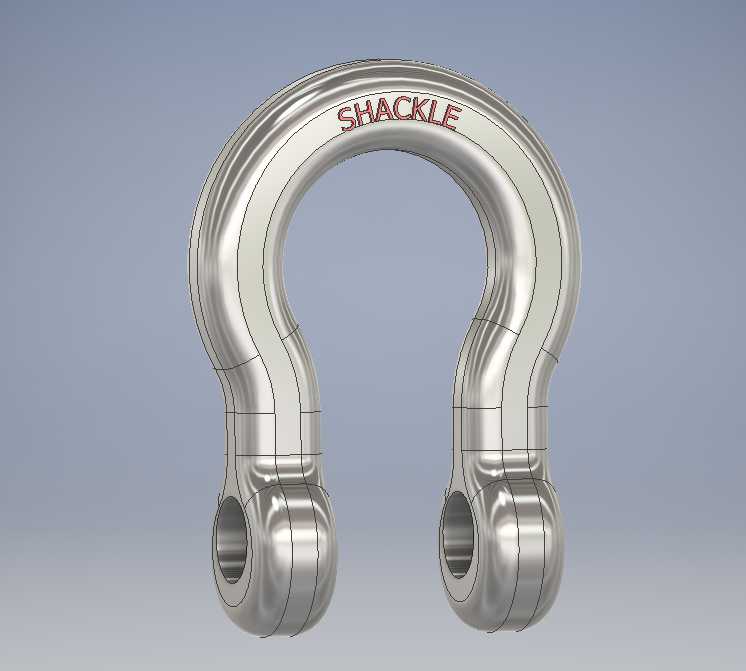

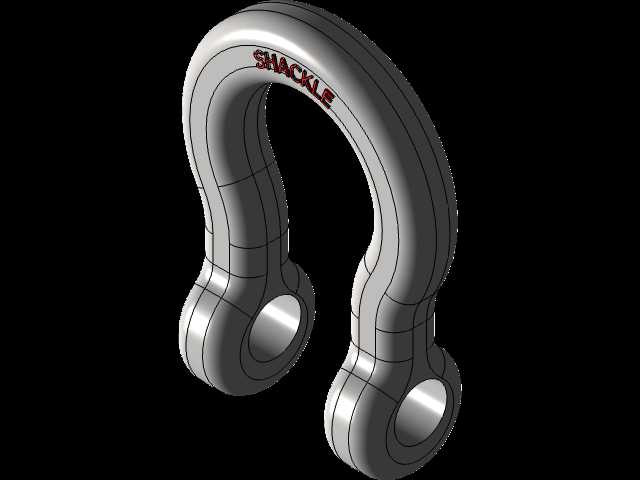

　　模型呈现的弓形弯弧结构，并非简单的圆弧造型，而是按照直段拉力过渡、弧段均匀分散应力的思路做的曲率优化：两个带孔直段作为销轴安装位，孔壁与销轴的配合间隙控制在合理范围，既保证销轴拆装顺畅，又避免间隙过大造成作业过程中的冲击载荷；弧段的截面采用渐变式设计，从直段与弧段的衔接位置到弧顶位置，截面厚度随应力分布做对应调整，避免应力集中在弧段与直段的过渡圆角处，这部分的圆角半径在建模时经过反复校核，确保在额定载荷下不会出现局部应力超过材料屈服强度的情况。在重型起重吊装作业场景里，尤其是履带式起重机执行大吨位构件移位、设备安装、钢结构拼装这类工况时，索具末端与被吊物之间的连接可靠性，直接决定整个作业链路的安全冗余，这款卸扣正是针对这类重载索具连接需求设计的核心受力构件。从实际作业逻辑来看，卸扣需要同时承接来自起重机吊钩端的钢丝绳、吊装带拉力，以及被吊物吊点的反向载荷，因此整个结构的力流传递路径设计是建模阶段的核心考量。

　　从安装边界来看，这类卸扣的两个同轴销孔是核心安装基准，孔的同轴度公差需要严格控制，否则销轴安装后会出现别卡现象，长期受载会造成销轴单侧磨损加剧，甚至出现剪切断裂风险；弓形内侧的净空尺寸，需要满足常用吊装带、钢丝绳索具套环的放置空间，避免索具与卸扣本体出现硬性挤压，造成索具提前磨损。实际作业中，这类卸扣常搭配钢丝绳索具、高强度吊装带使用，既可以作为单吊点的直接连接件，也可以多件组合搭配平衡梁使用，适配不同重心位置被吊物的吊装需求。

　　建模过程中，本体的曲面过渡是重点难点，既要保证外观曲面的顺滑，更要保证内部力流传递的连续性，不能出现曲面突变造成的应力集中点；表面的标识区域做了轻微的凹陷设计，既可以用于压印额定载荷、规格标识，也不会因为标识凸起造成索具剐蹭。从受力特性来看，弓形卸扣相比直形卸扣，在承受横向载荷时具备更好的载荷分散能力，更适合履带式起重机作业中经常出现的斜拉、载荷微动这类复杂工况，不会因为载荷方向的小幅偏移出现局部过载。在结构细节上，两个销孔的端面做了倒角处理，既方便销轴的插入安装，也能去除加工毛刺，避免安装过程中划伤操作人员或者索具表面；本体的外轮廓所有棱边都做了圆角钝化处理，没有尖锐棱角，防止吊装过程中棱角切割索具纤维，降低索具的使用寿命。

　　这类卸扣在实际选型时，需要根据额定起重量、配套索具的直径、吊点的连接尺寸匹配对应规格，模型的尺寸设计完全适配大吨位履带吊的常用索具配套需求，安装后不会与吊钩防脱卡、吊点加强板等周边部件出现干涉。从三维建模的工程角度来说，这类受力构件的模型不能只做外观形似，每一处曲面、每一个倒角、每一个孔位的尺寸公差都需要对应实际加工与装配要求，比如销孔的表面粗糙度要求、本体的热处理硬度对应的结构厚度预留，都在模型结构上做了对应体现，确保模型可以直接用于后续的工程出图、受力仿真、装配模拟环节，不需要做大幅度的结构调整。在现场实际使用中，这类卸扣的拆装便捷性也很重要，模型对应的结构设计保证销轴拆卸后，本体可以顺畅穿过索具套环与吊点孔，不需要额外借助工具撬动就能完成组装，提升高空吊装作业的效率，同时减少作业过程中的安全隐患。
