90度弯角双法兰连接管路耦合接头

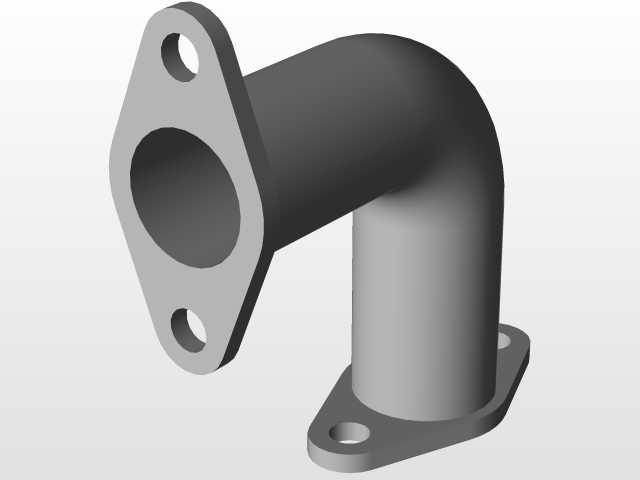

　　这款90度弯角双法兰耦合接头，主要应用在流体输送管路系统中需要改变管路走向、同时实现两段不同轴向管路刚性连接的场景，常见于小型内燃机进排气通路、液压站阀组外接管路、工业气动控制回路、低压给排水管线的转角接驳位置，能够在不额外增加多段接头拼接的前提下，一次性完成垂直方向的管路转向对接，减少管路系统的连接节点数量，降低多节点拼接带来的泄漏风险点。从结构设计来看，接头整体采用一体成型的弯管主体搭配两端菱形法兰安装座的结构，弯管部分的弯曲半径做了平滑过渡处理，内壁没有突变台阶，流体经过转角位置时不会产生明显的涡流滞阻，能够有效降低管路输送过程中的压力损失，对于气体输送场景还能减少紊流带来的气动噪音。两端的法兰安装座采用菱形切边设计，相比圆形法兰能够在有限的安装空间内缩小整体占用轮廓，每个法兰座上预留两个对称的螺栓过孔，安装时不需要整周旋转找正孔位，只需要对准两个安装孔位即可完成定位锁紧，对于狭小舱体内的管路装配场景，能够大幅降低现场安装的操作难度，减少装配工时。设计过程中，两端法兰的密封面做了平面度公差控制，能够适配平面橡胶密封垫或者金属密封垫片的安装要求，法兰面与弯管主体的衔接位置做了圆角过渡加强，避免管路在承受内部压力或者外部安装应力时，在衔接位置产生应力集中导致的开裂问题。

　　弯管主体的壁厚根据常规低压管路的承压要求做了等强度设计，弯曲段的壁厚相比直段略有增加，抵消弯管成型过程中壁厚减薄带来的强度下降问题，保证整个接头各个位置的承压能力一致。从安装边界来看，两端法兰的安装面呈90度垂直分布，其中一端法兰的安装平面与弯管下端直段的轴线垂直，另一端法兰的安装平面与弯管侧端直段的轴线垂直，安装时需要保证两端对接管路的轴线分别与对应端的法兰面垂直，避免安装后产生附加的装配应力，长期使用中导致接头变形或者密封失效。螺栓孔的中心距按照常规低压管路的通用安装尺寸设计，能够适配同通径的标准管路法兰对接，不需要额外加工转接板。

　　在实际使用场景中，这类耦合接头相比直角管接头加两个单法兰的拼接结构，整体刚性更好，没有中间螺纹连接的松动风险，在设备长期运行产生振动的工况下，连接可靠性更高，不会因为振动导致螺纹松脱引发泄漏。接头内部的流道截面全程保持一致通径，不会因为转角结构出现通径缩小的问题，能够保证流体输送的流量稳定，不会在接头位置产生节流效应，对于需要精确控制流量的气动或者液压回路，能够减少流量计算的误差，提升整个回路的控制精度。建模过程中，法兰面的螺栓孔采用沉孔与直孔结合的设计，螺栓锁紧后螺栓头部不会突出法兰表面，能够进一步缩小安装占用的空间，避免螺栓头部与周边其他零部件产生干涉。

　　弯管的外表面做了圆滑过渡处理，没有尖锐棱角，在装配和后期维护过程中不会划伤操作人员，也不会对周边的管线、线束产生割损风险。两端法兰的密封面预留了密封垫的安装定位空间，安装密封垫时不需要额外涂胶定位，密封垫能够自然贴合在法兰面上，降低装配操作的难度。这类接头在选型使用时，需要根据实际输送介质的类型、工作压力、工作温度选择对应的材质，常规低压空气、水介质可以采用普通工程塑料或者铸铁材质，油类介质可以采用铝合金或者铸钢材质，腐蚀性介质则需要选用不锈钢或者工程塑料材质，建模时的壁厚参数可以根据不同材质的强度特性做对应调整，保证结构强度满足工况要求。
