减压阀配套多轴段阶梯式曲轴结构

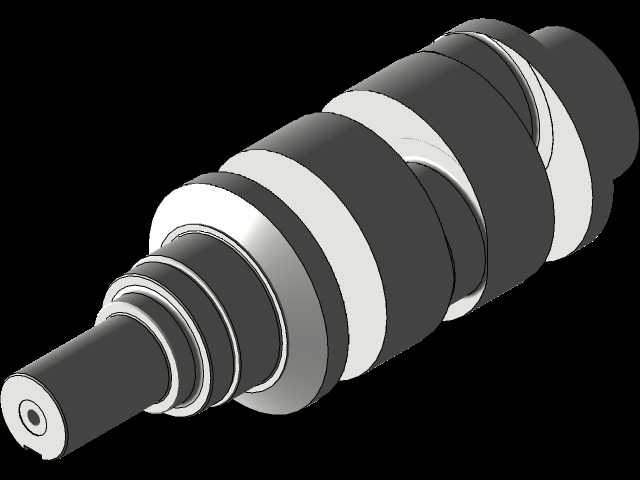

　　这款曲轴结构主要适配减压阀类流体控制设备的内部传动需求，在调压执行机构中承担动力转换与行程传递的核心作用，能够将驱动端的旋转运动转化为阀芯组件的往复位移，实现阀口开度的精准调节，保障出口端压力稳定在设定区间内。从结构设计来看，整体采用多轴段阶梯式布局，从左端动力输入段开始，依次设置了定位轴颈、密封配合段、偏心凸轮段、支撑轴段等不同功能的轴体结构，各轴段之间通过圆角过渡衔接，既避免了应力集中导致的疲劳断裂风险，也为不同功能组件的安装预留了精准的定位基准。

　　左端输入轴段中心设置有定位销孔，用于和驱动端的连接轴实现周向固定，传递旋转扭矩时不会出现打滑偏移，该轴段的外径公差按照过渡配合要求设计，能够和配套的传动套紧密装配，减少传动间隙带来的调压滞后问题。紧邻输入段的是多道密封配合轴颈，轴颈表面的粗糙度要求控制在Ra0.8以内，和密封圈接触时能够保证密封可靠性，避免阀体内的介质顺着轴间隙出现外漏，这部分轴段的直径公差严格控制在h6级，既不会因为过盈量过大导致密封圈磨损加速，也不会因为间隙过大出现密封失效。中间的偏心凸轮段是整个曲轴的核心功能段，偏心距的尺寸经过反复校核，能够匹配减压阀阀芯的额定行程需求，旋转过程中凸轮型面推动从动件做线性位移，偏心段的两侧设置有止推端面，用于限制凸轮的轴向窜动，保证行程输出的一致性，避免调压过程中出现压力波动。右侧的支撑轴段用于和阀体内的轴承座配合，为整个曲轴提供旋转支撑，轴段长度根据阀腔的内部安装空间设计，装配后曲轴的轴向窜动量控制在0.1mm以内，保证旋转过程的平稳性，不会出现卡滞或异响。

　　设计过程中充分考虑了减压阀的实际工况，阀体内部长期接触流体介质，因此各轴段的过渡圆角均按照R1-R2的标准设置，避免介质残留造成的腐蚀隐患，同时所有配合面的同轴度公差控制在0.02mm以内，保证高速旋转时不会出现偏磨，延长零件的使用寿命。安装边界方面，整个曲轴的最大外径位于中间偏心凸轮段，装配时需要从阀体的侧端安装孔推入，安装孔的内径需要大于凸轮最大外径2mm以上，预留足够的装配间隙，轴向总长度适配常规减压阀的阀腔深度，两端支撑轴颈的中心高和阀体轴承座的安装中心保持一致，不需要额外调整安装位即可完成装配。

　　实际应用场景中，这类曲轴多用于工业管路系统的减压阀、稳压阀类产品，在化工流体输送、市政供水、气动控制系统中都有广泛应用，工作时随着驱动端的旋转，曲轴带动阀芯做往复运动，实时调整阀口的过流面积，当出口压力高于设定值时，曲轴带动阀芯关小阀口，降低介质流量，当出口压力低于设定值时则开大阀口，提升介质流量，整个传动过程平稳可靠，能够承受额定工况下的交变载荷，不会因为长期运行出现结构变形。建模过程中对各轴段的配合公差、形位公差都做了明确的标注，能够直接用于后续的工程图输出和加工生产，所有结构细节都按照实际加工工艺要求设计，没有出现无法加工的倒扣或特殊结构，采用常规的车削、外圆磨工艺即可完成加工，降低了生产制造成本。
