管道通风系统手动调节风门结构

　　在工业通风、除尘系统、暖通空调管路以及工艺风送管线的布设场景中，手动风门是管路风量调控、通路截断的核心基础部件，这类部件不需要外接动力源，完全依靠现场操作人员手动操作即可完成开度调整，在无防爆电源布设、不需要频繁调节的管段中应用占比极高，尤其适合中小型加工厂的除尘支路、车间通风换气支管、小型锅炉的风道调节场景，相比电动、气动风门，其结构冗余度低，故障点极少，日常维护仅需定期检查转动副的润滑状态即可，在工况稳定、调节频次低的管路中服役周期可长达十余年。

　　从结构设计逻辑来看，这款手动风门采用双法兰对接结构，两端法兰的螺栓孔位完全匹配同公称通径的圆形通风管道法兰标准，安装时不需要额外制作转接段，直接与管路法兰对齐后穿入螺栓紧固即可完成装配，安装边界完全贴合常规通风管道的布设间距，阀体本身的轴向长度控制在同通径管道1.2倍管径范围内，不会额外占用过多管廊空间，对于后期改造的管线项目，不需要大范围调整原有管路的支撑结构即可完成加装。阀体内部的挡风板采用整板式圆形结构，边缘做了折边强化处理，关闭状态下与阀体内壁的密封面贴合紧密，漏风率控制在工业通风系统允许的范围内，不会因为长期受风压冲击出现板面变形导致的密封失效问题。

　　操作端采用外置摇臂结构，摇臂与阀板转轴通过键连接固定，不存在打滑空程的问题，操作人员扳动摇臂即可带动转轴转动，实现阀板0到90度的开度调整，摇臂旁设置了档位定位结构，调整到目标开度后可以通过定位销锁定位置，避免风道内风压波动导致阀板自行转动、开度发生偏移。转轴与阀体的连接部位采用了带密封衬套的转动结构，既可以降低转动时的摩擦阻力，也能避免风道内的粉尘从转轴缝隙处外泄，对于输送含尘气流的除尘管路，这种密封结构可以有效减少现场的粉尘逸散问题，改善车间操作环境。

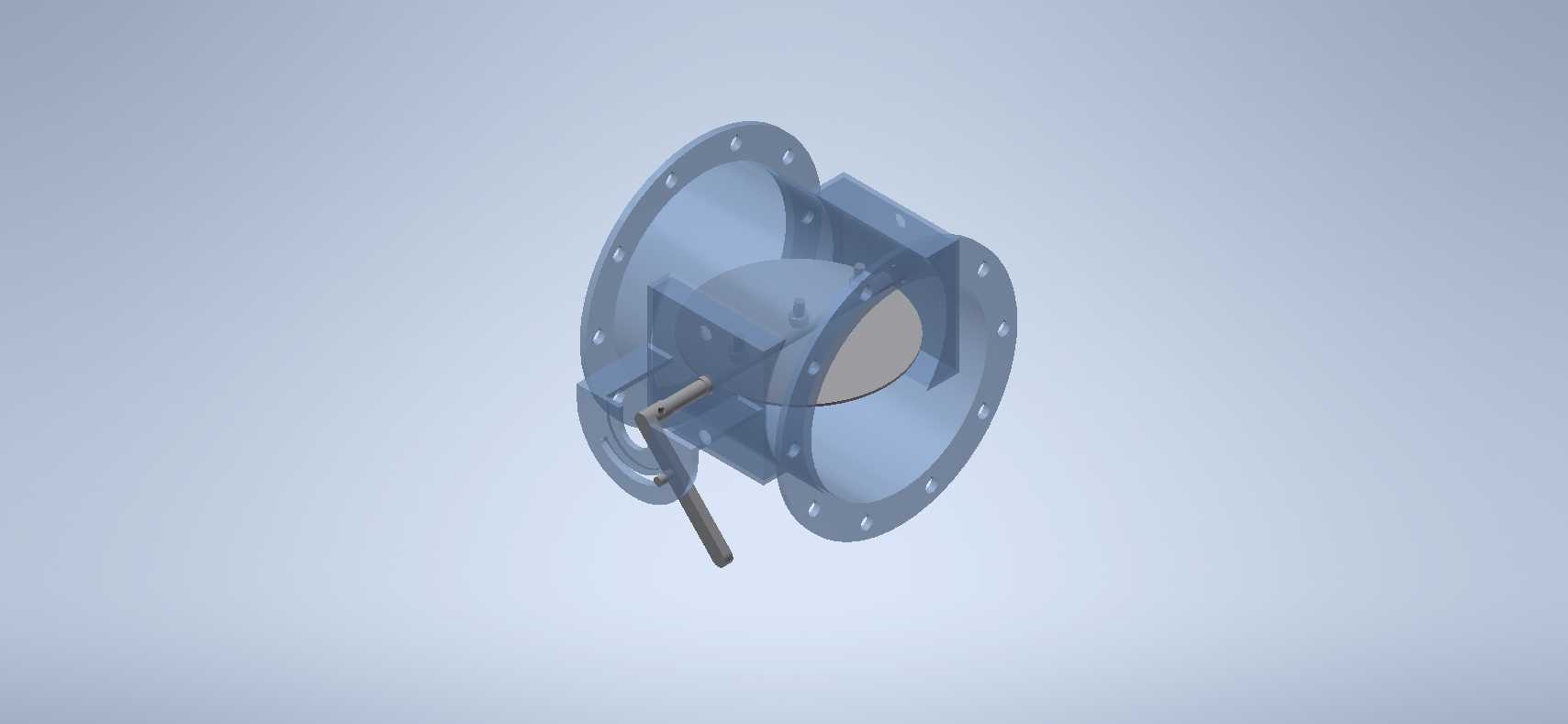

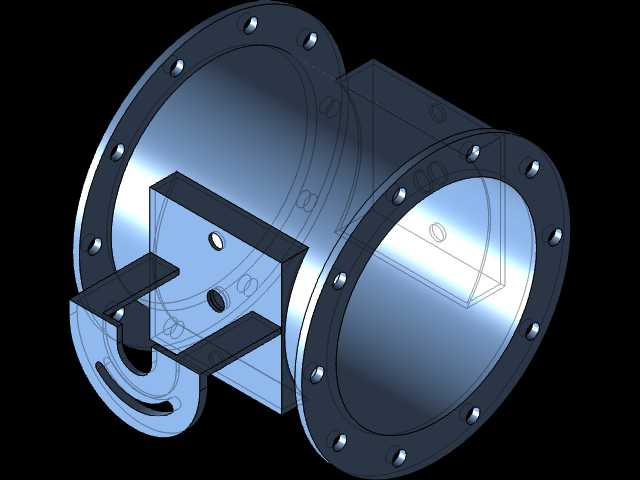

　　建模过程中，所有法兰的孔位间距、法兰厚度、阀体通径都严格遵循通用通风管道的配套尺寸规范，转动部件的配合间隙按照实际机加工的公差带进行预留，没有出现干涉问题，摇臂的握持长度按照人手操作的施力力矩进行设计，即使是阀板两侧存在一定风压差的情况下，操作人员也不需要借助额外加力杆即可完成开度调节。阀体的壳体采用钢板折弯焊接结构建模，所有焊接位置都做了焊缝示意，实际生产中可以直接参照模型拆分板材下料、焊接工序，不需要二次进行结构转化。

　　在实际选型应用中，这类手动风门通常安装在除尘系统的各支路吸风口前端，用来调整不同工位的吸风风量，平衡各支路的阻力，避免出现距离风机近的工位风量过大、远端工位吸力不足的问题；也可以安装在通风系统的总管旁通路段，在系统检修时用来截断对应管段的气流，不需要关停整个通风系统即可完成局部设备的维护作业。相比多叶片的调节风阀，这种单板式手动风门的流阻更小，在全开状态下阀板与气流方向平行，几乎不会对管路内的气流造成额外阻挡，适合对管路压损控制要求较高的通风系统使用。

　　设计时也充分考虑了不同安装方向的适配性，整个阀体结构对称，不管是水平管路安装还是垂直管路安装，都不影响操作和调节性能，转轴部位的密封结构不受安装方向影响，不会出现因为垂直安装导致润滑脂流失、密封失效的问题。阀板的转轴位置设置在阀板的直径方向，转动时阀板两侧的受力基本平衡，操作时不会出现明显的偏重卡滞问题，长期使用也不会因为单侧受力导致转轴弯曲变形。
